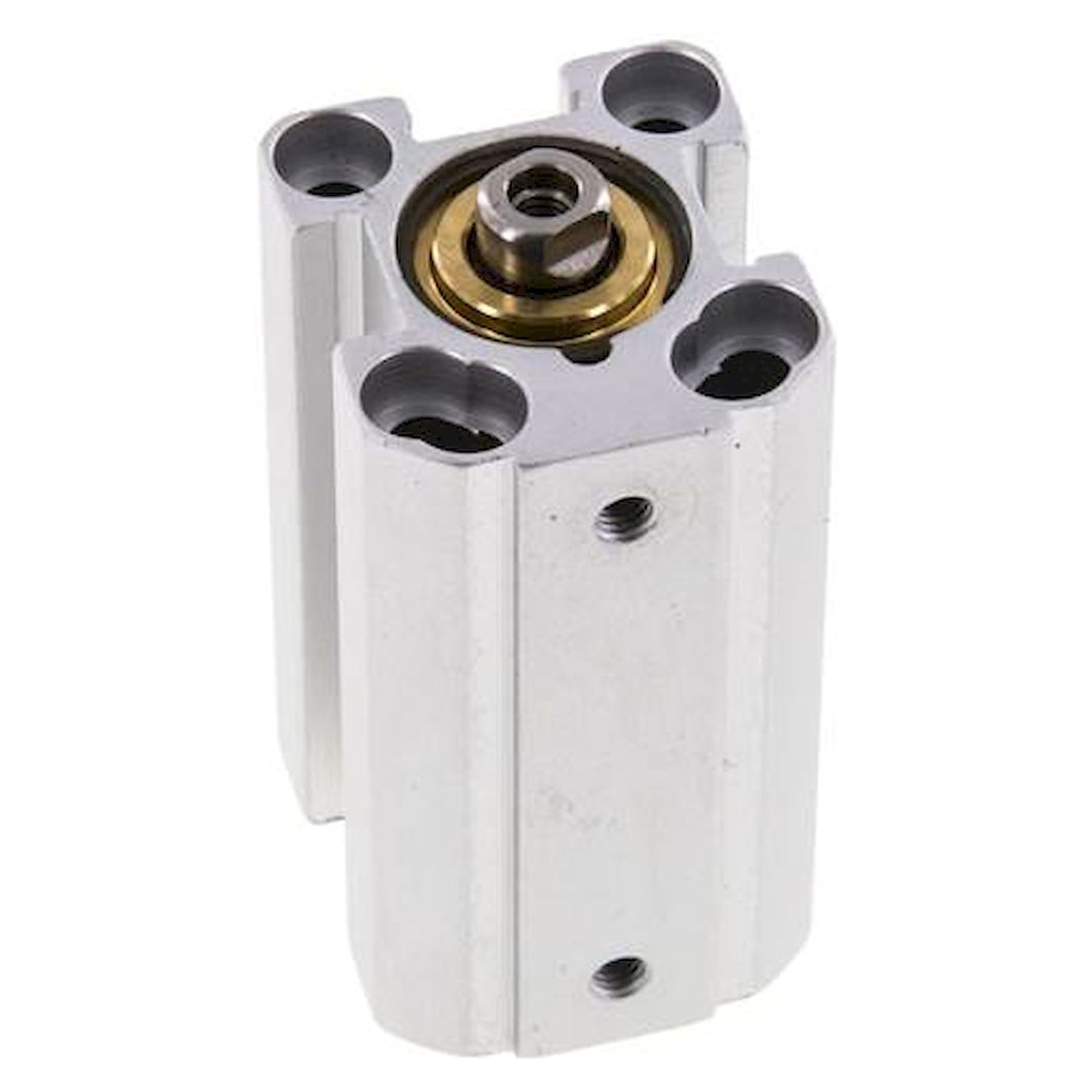

Kurzhubzylinder doppeltwirkend, Kolben-Ø 20 mm, Hub 25 mm, ohne Magnetkolben, M 5 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolben-Ø 20 mm und 25 mm Hub ergeben bei 6 bar rechnerisch 188 N Druckkraft auf kleinstem Bauraum. Ohne Magnetkolben, passend für Anwendungen ohne Endlagenabfrage. Kolbenstange aus Edelstahl 1.4305, Betriebsdruck max. 10 bar.

Netto
56,29 €
zzgl. MwSt.
66,99 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009754
Hersteller-Nr. ND 20/25
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Rechnerisch 188 N Druckkraft bei 6 bar liefert der doppeltwirkende Kurzhubzylinder mit 20 mm Kolben. Der Hub von 25 mm hält die Baulänge klein, der Anschluss ist M 5.

Vorteile

  • Kraft in beide Richtungen aus Druckluft, 188 N Druckkraft bei 6 bar (rechnerisch)
  • Kolbenstangengewinde M 5, Stange aus 1.4305
  • Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
  • Betriebsdruck bis 10 bar, Druckluftanschluss M 5

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A40,0 mm
Maß B36 mm
Maß D10 mm
Maß F5,8 mm
Maß G9,0 mm
Maß H22,0 mm
Maß I20 mm
Maß J8,0 mm
Maß L27,0 mm
Maß M15,0 mm
Maß N25,5 mm
Maß O12,7 mm
Maß Q5,7 mm
Maß R5,7 mm
Maß S38,5 mm
Maß T10 mm
Maß V8 mm
Maß W5,0 mm
Maß X20 mm
Maß Y11 mm
Maß Z15 mm
Maß AA4,5 mm
Maß AB8 mm

Einsatz

Typische Aufgaben sind Spannen und Positionieren von Werkstücken, Stopper in Förderstrecken oder kurze Pressvorgänge mit 25 mm Hub.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø20 mm
Hub25 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 5
Druckluftanschluss PM 5
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)3,1 cm²
Druckkraft bei 6 bar (rechnerisch)188 N
Druckkraft bei 10 bar (rechnerisch)314 N
Gewicht140 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 20/25
EAN4050571522964
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]20
Hub [mm]25
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)80
