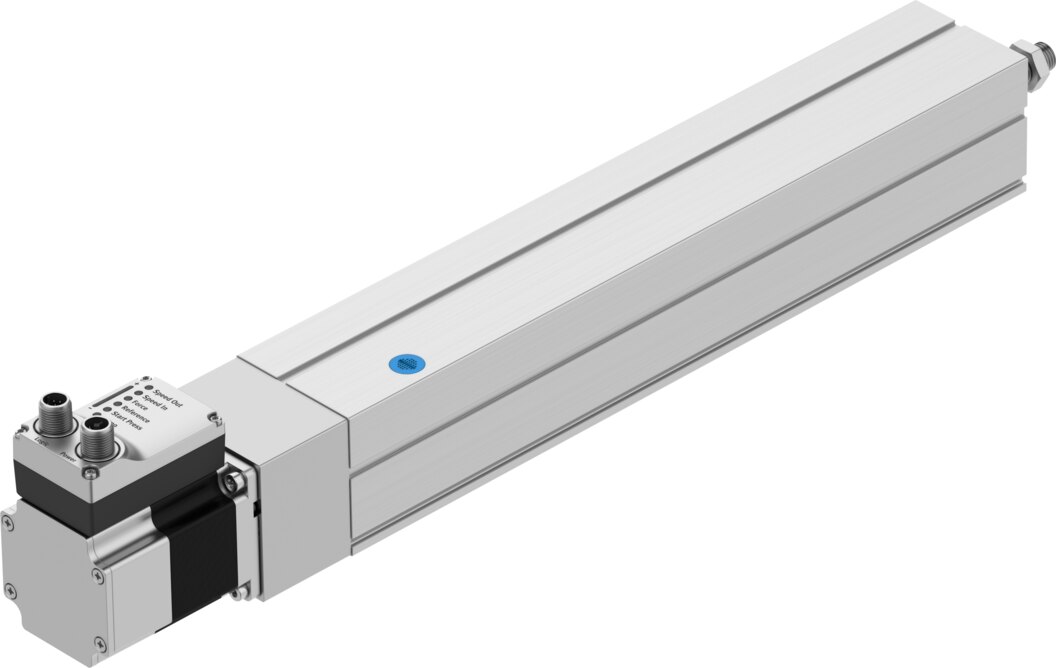

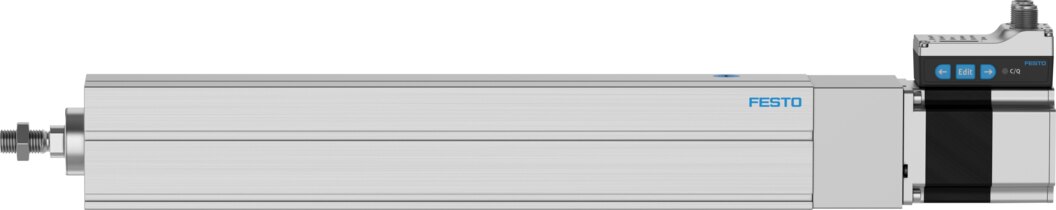

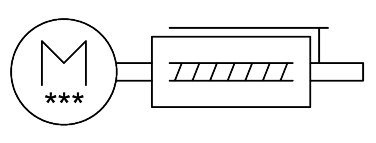

Elektrozylindereinheit mit Kugelgewindetrieb, Baugröße 60, Hub 250 mm, Steigung 5 mm/U, IO-Link EPCS-BS-60-250-5P-A-ST-M-H1-PLK-AA - Festo 8118291
Die EPCS Baugröße 60 bewegt Lasten bis 120 kg über 250 mm Hub mit ±0,02 mm Wiederholgenauigkeit. Schrittmotor, Single-Turn-Encoder und Ansteuerung sind integriert, die Anbindung erfolgt über 2 digitale Eingänge oder IO-Link.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Elektrozylindereinheit EPCS-BS-60-250-5P-A-ST-M-H1-PLK-AA vereint Kugelgewindetrieb, Schrittmotor, absoluten Single-Turn-Encoder und Ansteuerung in einem Gerät. Mit 250 mm Hub, maximal 900 N Vorschubkraft und bis zu 0,09 m/s ist sie für präzise Zustellbewegungen auch bei senkrechtem Einbau ausgelegt.
Vorteile
- Alles an Bord: Motor, absoluter Encoder (16 bit) und Ansteuerung, für den Betrieb der EPCS-60 genügen 24 V DC und 5,3 A Nennstrom.
- Einfach angesteuert: Die EPCS-60 nutzt 2 digitale Eingänge und 2 Ausgänge (PNP oder NPN) oder IO-Link Device V 1.1, Parameter auch über die Bedienoberfläche am Gerät.
- Wiederholgenau: ±0,02 mm bei bis zu 0,09 m/s und 1,5 m/s² Beschleunigung.
- Belastbar: Vorschubkraft bis 900 N, Richtwert Nutzlast 120 kg waagrecht und 46 kg senkrecht, Spindelsteigung 5 mm/U.
- Reinraumtauglich: Die EPCS-60 erfüllt Klasse 9 nach ISO 14644-1, Schutzart IP40, Lebensdauerschmierung.
Einsatz
Die Kolbenstange mit Außengewinde M12x1,25 nimmt Werkzeug oder Greifer direkt auf. Die EPCS-60 arbeitet bei 0 bis 50 °C Umgebungstemperatur. Oberhalb von 30 °C reduziert sich die zulässige Leistung um 2 % pro Kelvin, was bei der Auslegung von Schaltschrank-nahen Anlagen zu beachten ist.
Technische Daten
| Baugröße | 60 |
|---|---|
| Hub | 250 mm |
| Hubreserve | 0 mm |
| Kolbenstangengewinde | M12x1,25 |
| Reversierspiel | 100 µm |
| Spindeldurchmesser | 12 mm |
| Spindelsteigung | 5 mm/U |
| Maximaler Verdrehwinkel der Kolbenstange +/- | 1° |
| Einbaulage | beliebig |
| Kolbenstangenende | Außengewinde |
| Motorart | Schrittmotor |
| Konstruktiver Aufbau | mit Kugelgewindetrieb, mit integriertem Antrieb |
| Spindel-Typ | Kugelgewindetrieb |
| Verdrehsicherung/Führung | gleitgeführt |
| Referenzierung | Festanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter |
| Rotorlagegeber | Encoder absolut single turn |
| Rotorlagegeber Messprinzip | magnetisch |
| Temperaturüberwachung | Abschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang |
| Zusätzliche Funktionen | Integrierte Endlagenerkennung |
| Anzeige | LED |
| Betriebsbereitschaftsanzeige | LED |
| Maximale Beschleunigung | 1,5 m/s² |
| Maximale Geschwindigkeit | 0,09 m/s |
| Geschwindigkeit "Speed Press" | 0,01 m/s |
| Wiederholgenauigkeit | ±0,02 mm |
| Eigenschaften digitale Logikausgänge | konfigurierbar, nicht galvanisch getrennt |
| Einschaltdauer | 100% |
| Isolationsschutzklasse | B |
| Maximaler Strom digitale Logikausgänge | 100 mA |
| Maximale Stromaufnahme | 5300 mA |
| Maximale Stromaufnahme Logik | 0,3 A |
| Nennspannung DC | 24 V |
| Nennstrom | 5,3 A |
| Parametrierschnittstelle | IO-Link, Bedienoberfläche |
| Rotorlagegeber Auflösung | 16 bit |
| Zulässige Spannungsschwankungen | +/- 15 % |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M12x1, T-codiert nach EN 61076-2-111 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 9 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Schutzart | IP40 |
| Schutzklasse | III |
| Umgebungstemperatur | 0 bis 50 °C |
| Hinweis zur Umgebungstemperatur | Oberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten |
| Maximales Moment Mx | 0 Nm |
| Maximales Moment My | 6,4 Nm |
| Maximales Moment Mz | 6,4 Nm |
| Maximale Radialkraft am Antriebsschaft | 230 N |
| Maximale Vorschubkraft Fx | 900 N |
| Richtwert Nutzlast, waagrecht | 120 kg |
| Richtwert Nutzlast, senkrecht | 46 kg |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse bei 0 mm Hub | 305 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 6,5 g |
| Produktgewicht | 4019 g |
| Grundgewicht bei 0 mm Hub | 2294 g |
| Gewichtszuschlag pro 10 mm Hub | 69 g |
| Anzahl digitale Logikausgänge 24 V DC | 2 |
| Anzahl digitale Logikeingänge | 2 |
| Spezifikation Logikeingang | in Anlehnung an IEC 61131-2, Typ 1 |
| Arbeitsbereich Logikeingang | 24 V |
| Eigenschaften Logikeingang | konfigurierbar, nicht galvanisch getrennt |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Protokollversion | Device V 1.1 |
| IO-Link, Communication mode | COM3 (230,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, Anzahl Ports | 1 |
| IO-Link, Prozessdatenbreite OUT | 2 Byte |
| IO-Link, Prozessdateninhalt OUT | Move Intermediate 1 bit |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit |
| IO-Link, Servicedateninhalt IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| IO-Link, minimale Zykluszeit | 1 ms |
| IO-Link, Datenspeicher benötigt | 500 byte |
| Maximale Leitungslänge | 15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb |
| Schaltlogik Ausgänge | NPN (minusschaltend), PNP (plusschaltend) |
| Schaltlogik Eingänge | NPN (minusschaltend), PNP (plusschaltend) |
| Logikschnittstelle, Anschlussart | Stecker |
| Logikschnittstelle, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Logikschnittstelle, Anzahl Pole/Adern | 8 |
| Befestigungsart | mit Innengewinde, mit Zubehör |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, gleiteloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Spindelmutter | Stahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Hersteller | Festo |
| Hersteller-Nr. | EPCS-BS-60-250-5P-A-ST-M-H1-PLK-AA |
| EAN | 4052568466237 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 250 |
| Betriebsspannung | 24 V DC |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
