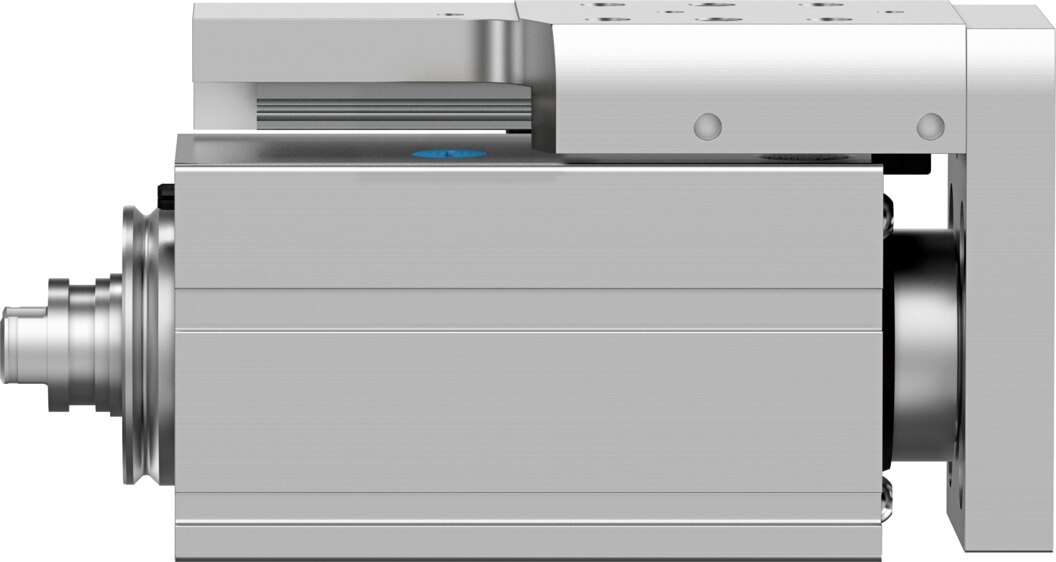

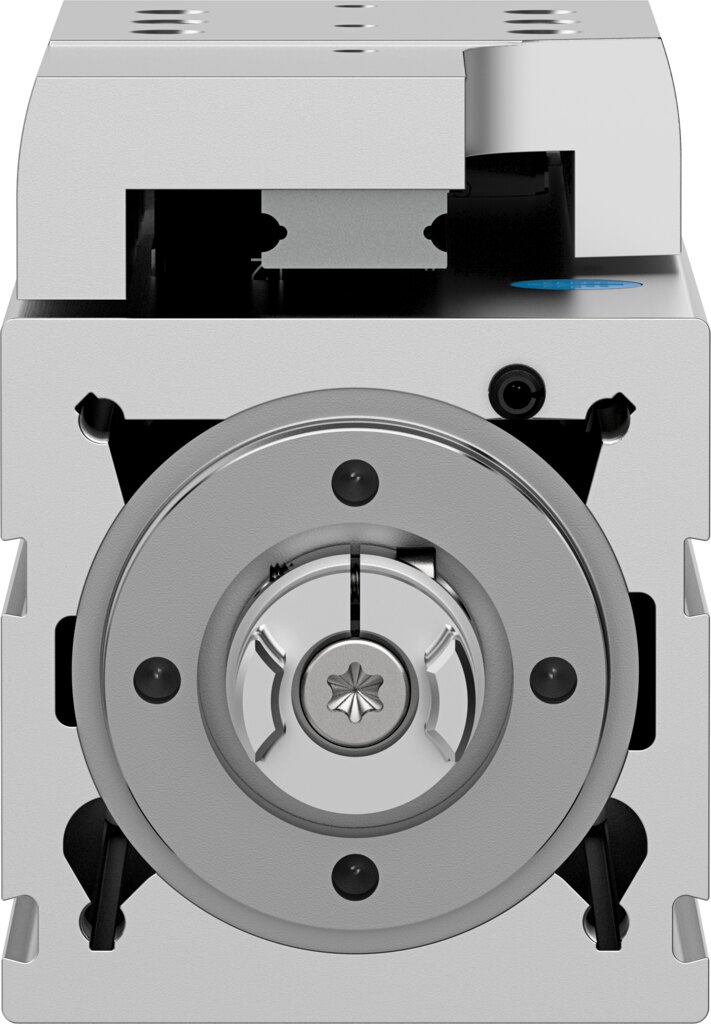

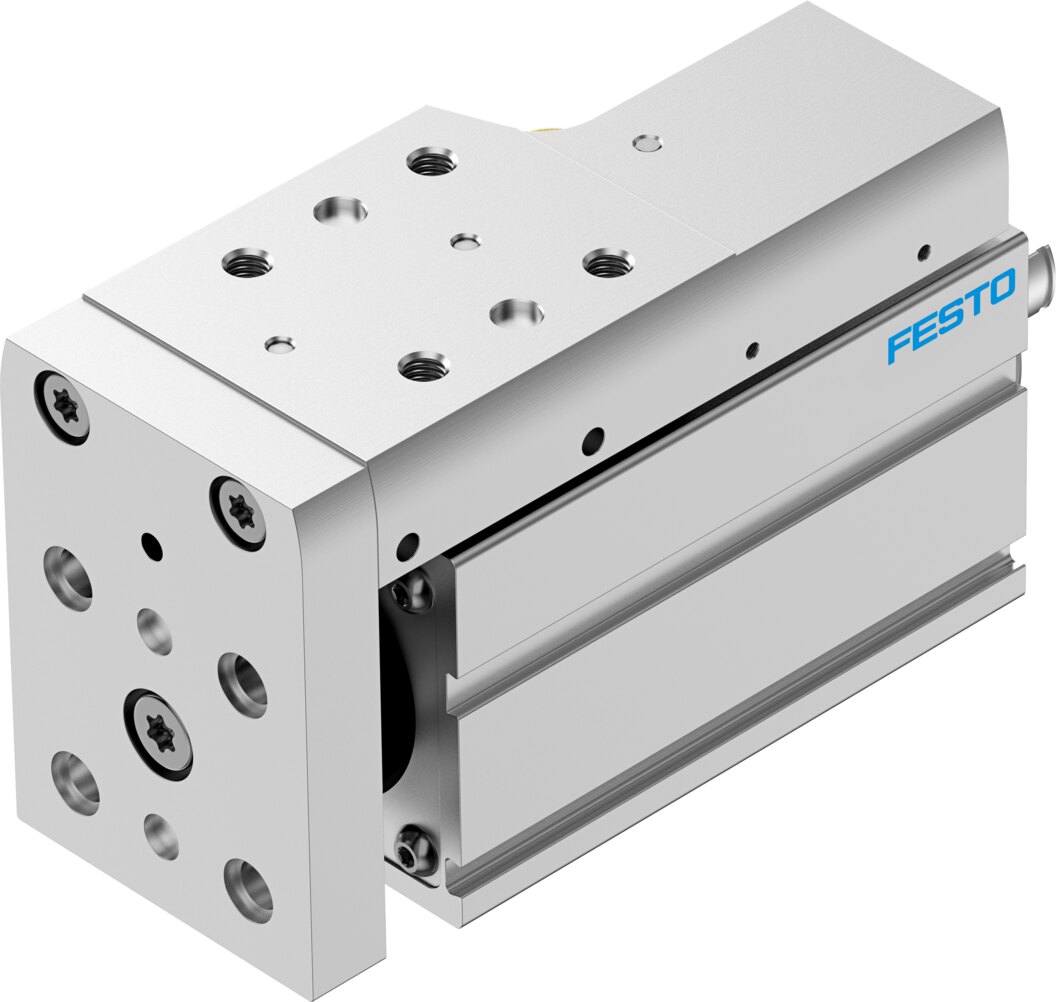

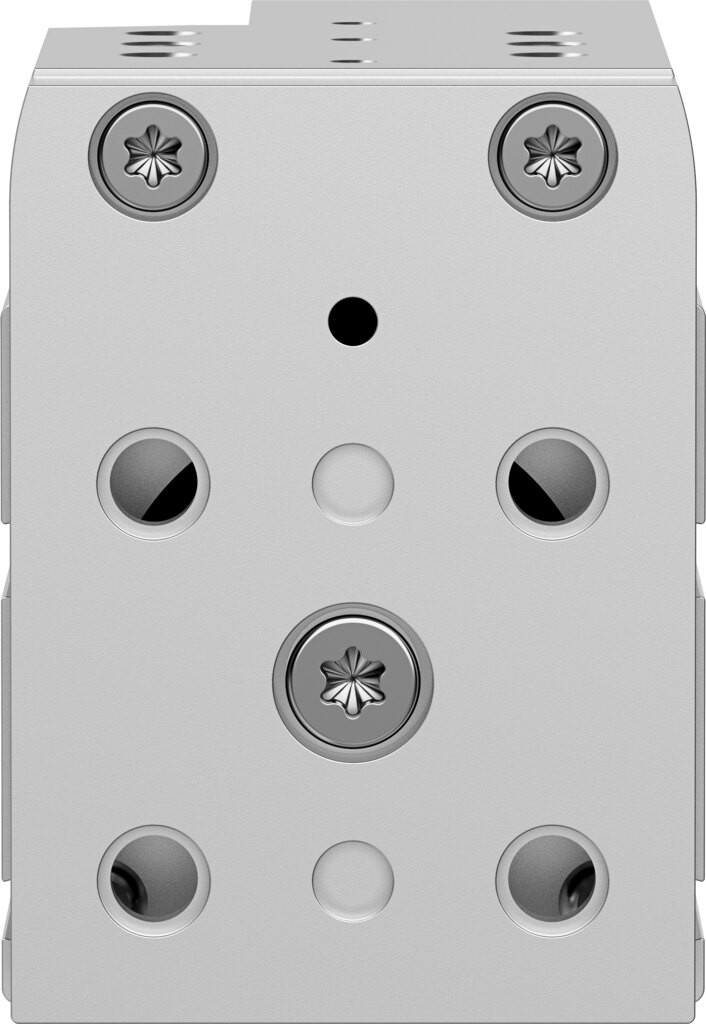

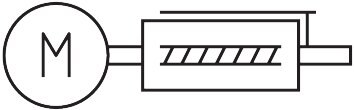

Mini-Schlitten mit Kugelgewindetrieb, Baugröße 45, Hub 25 mm, Steigung 3 mm/U EGSC-BS-KF-45-25-3P - Festo 8162079
Kompakter Mini-Schlitten der Baugröße 45 mit 25 mm Hub und 3 mm/U Spindelsteigung. Bis 0,18 m/s schnell, ±0,015 mm wiederholgenau und für Querkräfte bis 1314 N geführt. Der Motor wird separat angebaut.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für präzise Bewegungen mit Querlast bringt der EGSC-BS-KF-45-25-3P eine Kugelumlaufführung und einen Kugelgewindetrieb (10 mm) mit. Baugröße 45, 25 mm Hub, bis zu 120 N Vorschubkraft.
Vorteile
- Wiederholgenau: ±0,015 mm bei bis zu 0,18 m/s und maximal 3600 1/min.
- Geführt belastbar: Querkraft Fy bis 1314 N, Moment My bis 7 Nm, Nutzlast bis 12 kg.
- Flexibler Motoranbau: Schnittstelle V32 für Schritt- oder Servomotor, Referenzierung über Festanschlag oder Referenzschalter.
- Leise und sauber: 55 dB(A) Schalldruckpegel, Klasse 9 nach ISO 14644-1, geeignet für die Batterieproduktion (F1a).
- Langlebig: Lebensdauerschmierung, 5000 km Referenzlebensdauer, Produktgewicht 765 g.
Einsatz
Für Bestücken, Prüfen, Dosieren und Feinpositionieren in der Elektronik- und Kleinteilemontage. Positionserkennung über Näherungsschalter, Umgebungstemperatur 0 bis 50 °C, Schutzart IP40.
Technische Daten
| Arbeitshub | 25 mm |
|---|---|
| Baugröße | 45 |
| Hubreserve | 0 mm |
| Reversierspiel | 150 µm |
| Spindeldurchmesser | 10 mm |
| Spindelsteigung | 3 mm/U |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | mit Kugelgewindetrieb |
| Motorart | Schrittmotor, Servomotor |
| Referenzierung | Festanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter |
| Spindel-Typ | Kugelgewindetrieb |
| Positionserkennung | für Näherungsschalter |
| Maximale Beschleunigung | 5 m/s² |
| Maximale Drehzahl | 3600 1/min |
| Maximale Geschwindigkeit | 0,18 m/s |
| Wiederholgenauigkeit | ±0,015 mm |
| Einschaltdauer | 100% |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 9 nach ISO 14644-1 |
| Schalldruckpegel | 55 dB(A) |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 50 °C |
| Aufprallenergie in den Endlagen | 0,000014 J |
| Hinweis zur Aufprallenergie in den Endlagen | Bei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s |
| Dynamische Tragzahl Festlager | 7413 N |
| Dynamische Tragzahl Linearführung | 3240 N |
| Dynamische Tragzahl Kugelgewindetrieb | 3500 N |
| Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit | 0,059 Nm |
| Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit | 0,015 Nm |
| Maximale Kraft Fy | 1314 N |
| Maximale Kraft Fz | 1314 N |
| Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 3240 N |
| Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 3240 N |
| Maximales Moment Mx | 8,1 Nm |
| Maximales Moment My | 7 Nm |
| Maximales Moment Mz | 7 Nm |
| Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 20 Nm |
| My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17 Nm |
| Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung) | 17 Nm |
| Maximale Radialkraft am Antriebsschaft | 180 N |
| Maximale Vorschubkraft Fx | 120 N |
| Richtwert Nutzlast, waagrecht | 12 kg |
| Richtwert Nutzlast, senkrecht | 12 kg |
| Statische Tragzahl Kugelgewindetrieb | 6300 N |
| Statische Tragzahl Linearführung | 5630 N |
| Massenträgheitsmoment JH pro Meter Hub | 0,04918 kgcm² |
| Massenträgheitsmoment JL pro kg Nutzlast | 0,00228 kgcm² |
| Massenträgheitsmoment JO | 0,01045 kgcm² |
| Vorschubkonstante | 3 mm/U |
| Statische Tragzahl Festlager | 3966 N |
| Referenzlebensdauer | 5000 km |
| Wartungsintervall | Lebensdauerschmierung |
| Bewegte Masse bei 0 mm Hub | 212 g |
| Zuschlag bewegte Masse pro 10 mm Hub | 30 g |
| Produktgewicht | 765 g |
| Grundgewicht bei 0 mm Hub | 608 g |
| Gewichtszuschlag pro 10 mm Hub | 63 g |
| Befestigungsart | mit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift |
| Schnittstellencode Aktuator | V32 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Führung Schlitten | Wälzlagerstahl |
| Werkstoff Führungsschiene | Wälzlagerstahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Jochplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff Schlitten | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Spindelmutter | Wälzlagerstahl |
| Werkstoff Spindel | Wälzlagerstahl |
| Hersteller | Festo |
| Hersteller-Nr. | EGSC-BS-KF-45-25-3P |
| EAN | 4052568588205 |
| Zolltarifnummer | 84799070 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Hub [mm] | 25 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Serie | EGSC |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
