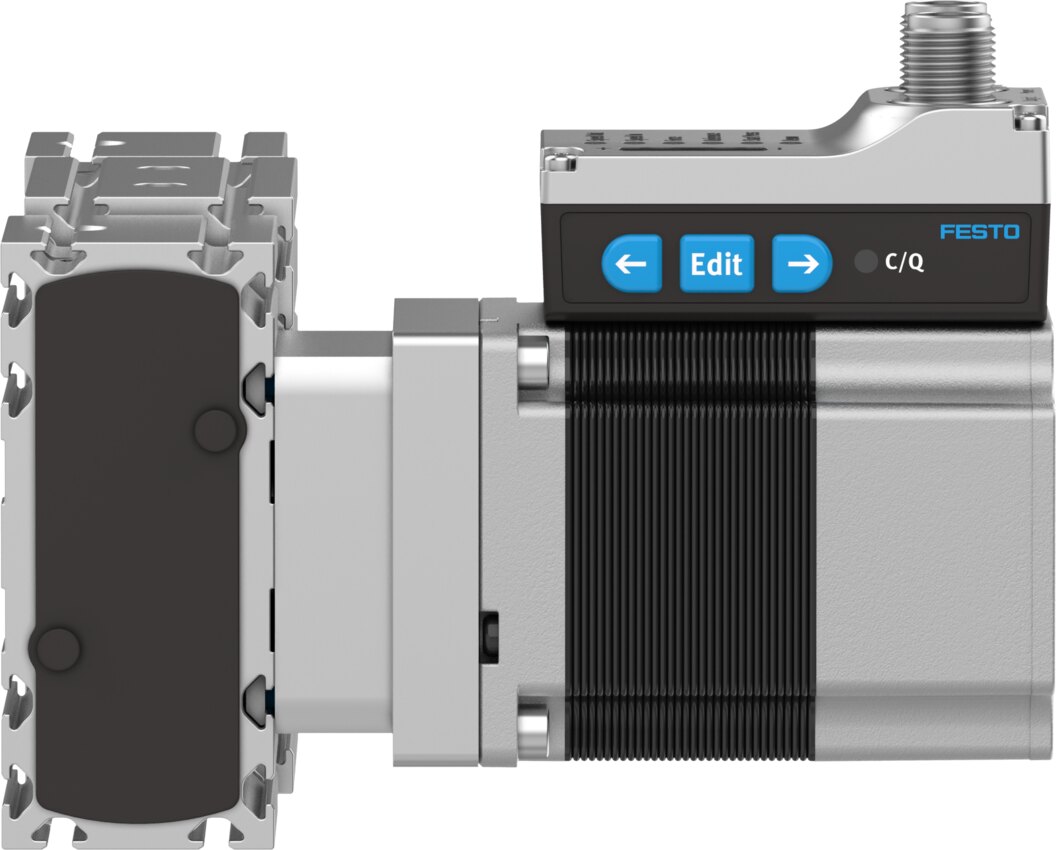

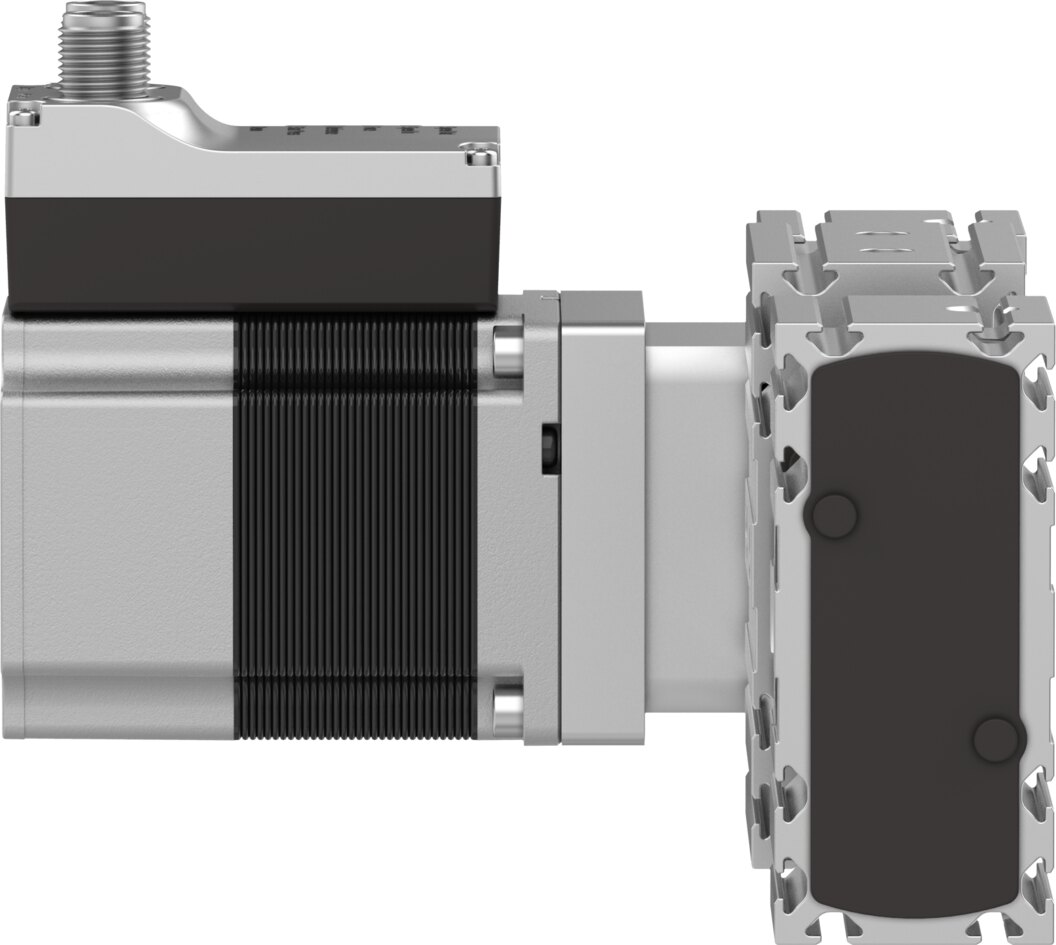

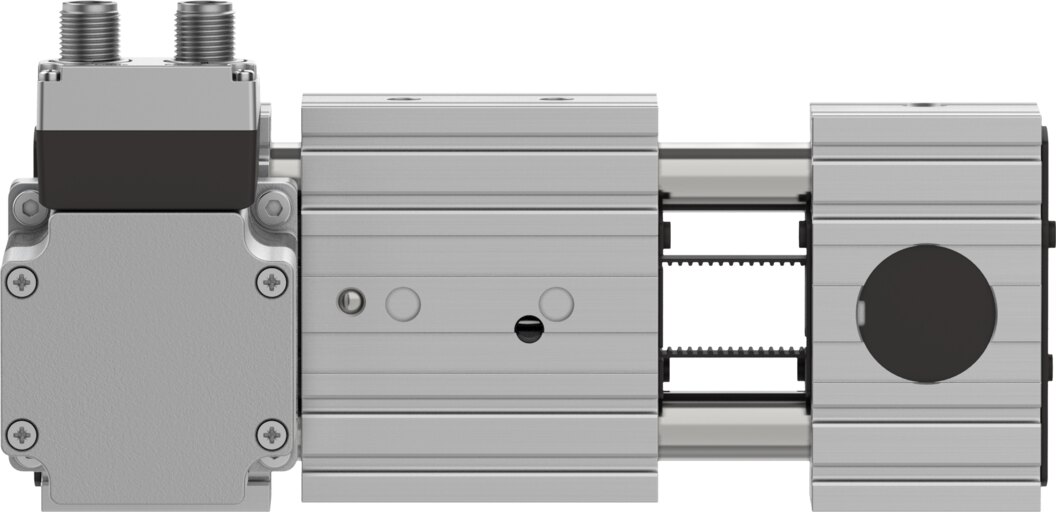

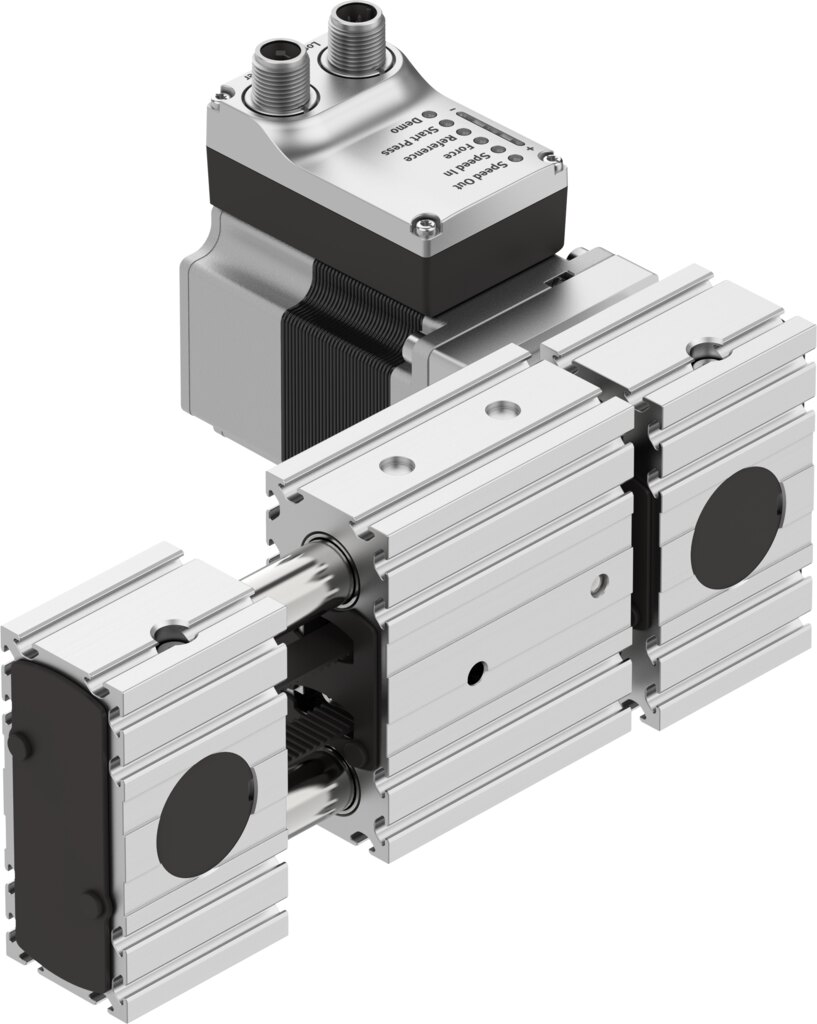

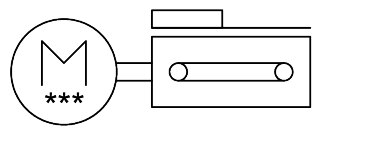

Zahnriemenachseneinheit mit Zahnriemen, Baugröße 35, Hub 100 mm, IO-Link ELGE-TB-35-100-0H-ST-M-H1-PLK-AA-AT-FR - Festo 8083931

Festo ✓ Originalprodukt Neuware

Zahnriemenachseneinheit mit integriertem Schrittmotor, Encoder und Ansteuerung: 100 mm Hub, bis 50 N Vorschubkraft und ±0,1 mm Wiederholgenauigkeit. Die ELGE-35 wird über digitale Ein- und Ausgänge oder IO-Link angesteuert, ein separater Motorcontroller entfällt.

Netto
1.126,22 €
zzgl. MwSt.
1.340,20 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8083931
Hersteller-Nr. ELGE-TB-35-100-0H-ST-M-H1-PLK-AA-AT-FR
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

100 mm Hub, 50 N Vorschubkraft und ±0,1 mm Wiederholgenauigkeit: Die ELGE-TB-35-100-0H-ST-M-H1-PLK-AA-AT-FR ist eine Zahnriemenachseneinheit mit Zahnriemen, bei der Motor, Encoder und Ansteuerung schon eingebaut sind. Sie eignet sich für schnelle Transfer- und Umsetzbewegungen.

Vorteile

  • Kompakt integriert: Motor, Encoder und Ansteuerung der ELGE-35 in einer Einheit, angeschlossen über M12-Stecker für 24 V DC und Logik.
  • Zwei Wege zur Steuerung: Die ELGE-35 läuft über IO-Link Device V 1.1 oder 2 digitale Eingänge (PNP) wie ein Pneumatikzylinder mit Ventil.
  • Wiederholgenau: ±0,1 mm bei bis zu 0,72 m/s und 8,5 m/s² Beschleunigung.
  • Geführt belastbar: Kugelumlaufführung für Querkräfte Fy bis 50 N und Momente My bis 8 Nm, Nutzlast bis 2,8 kg waagrecht.
  • Wartungsarm: Lebensdauerschmierung und 5000 km Referenzlebensdauer, Schutzart IP20.

Einsatz

Die ELGE-35 ersetzt in Montage- und Handhabungsanlagen Pneumatikzylinder, wenn Zwischenpositionen oder einstellbare Kräfte gefragt sind. Die Achse ist für waagrechten Einbau vorgesehen, die Vorschubkonstante beträgt 58 mm/U. Für die ELGE-35 gelten 0 bis 50 °C Umgebungstemperatur, ab 30 °C mit 2 % Leistungsreduktion pro K.

Technische Daten

Antriebsritzel Wirkdurchmesser18,46 mm
Arbeitshub100 mm
Baugröße35
Zahnriemen-Dehnung0,094 %
Zahnriemen-Teilung2 mm
Einbaulagewaagrecht
FührungKugelumlaufführung
Konstruktiver Aufbaumit Zahnriemen, mit integriertem Antrieb
MotorartSchrittmotor
PositionserkennungMotorencoder, für Näherungsschalter
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
TemperaturüberwachungAbschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche FunktionenBedienoberfläche, Integrierte Endlagenerkennung
AnzeigeLED
BetriebsbereitschaftsanzeigeLED
Maximale Beschleunigung8,5 m/s²
Maximale Geschwindigkeit0,72 m/s
Geschwindigkeit "Speed Press"0,024 m/s
Wiederholgenauigkeit±0,1 mm
Eigenschaften digitale Logikausgängekonfigurierbar, nicht galvanisch getrennt
Einschaltdauer100%
IsolationsschutzklasseB
Maximaler Strom digitale Logikausgänge100 mA
Maximale Stromaufnahme5300 mA
Maximale Stromaufnahme Logik0,3 A
Nennspannung DC24 V
Nennstrom5,3 A
ParametrierschnittstelleIO-Link, Bedienoberfläche
Rotorlagegeber Auflösung16 bit
Zulässige Spannungsschwankungen+/- 15 %
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern4
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 - 90 %
SchutzartIP20
SchutzklasseIII
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten
Flächenmomente zweiten Grades Iy3770 mm⁴
Flächenmomente zweiten Grades Iz4190 mm⁴
Maximale Kraft Fy50 N
Maximale Kraft Fz50 N
Maximales Moment Mx2,5 Nm
Maximales Moment My8 Nm
Maximales Moment Mz8 Nm
Maximale Vorschubkraft Fx50 N
Richtwert Nutzlast, waagrecht2,8 kg
Vorschubkonstante58 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Zuschlag bewegte Masse pro 10 mm Hub0,31 g
Produktgewicht2740 g
Anzahl digitale Logikausgänge 24 V DC2
Anzahl digitale Logikeingänge2
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang24 V
IO-Link, SIO-Mode UnterstützungJa
Eigenschaften Logikeingangkonfigurierbar, nicht galvanisch getrennt
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, Port classA
IO-Link, Anzahl PortsDevice 1
IO-Link, Prozessdatenbreite OUT2 Byte
IO-Link, Prozessdateninhalt OUTMove in 1 bit, Move out 1 bit, Quit Error 1 bit, Move Intermediate 1 bit
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit1 ms
IO-Link, Datenspeicher benötigt500 byte
Maximale Leitungslänge15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik AusgängePNP (plusschaltend)
Schaltlogik EingängePNP (plusschaltend)
IO-Link, Connection technologyStecker
Logikschnittstelle, AnschlussartStecker
Logikschnittstelle, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern8
BefestigungsartProfilbefestigung
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff AntriebsdeckelAluminium-Knetlegierung, eloxiert
Werkstoff Riemenscheibenhochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung, eloxiert
Werkstoff ZahnriemenklemmkörperBerylliumbronze
Werkstoff ZahnriemenPolychloroprene mit Glascord und Nylonüberzug
Gewicht2,6 kg
HerstellerFesto
Hersteller-Nr.ELGE-TB-35-100-0H-ST-M-H1-PLK-AA-AT-FR
EAN4052568458140
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]100
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
