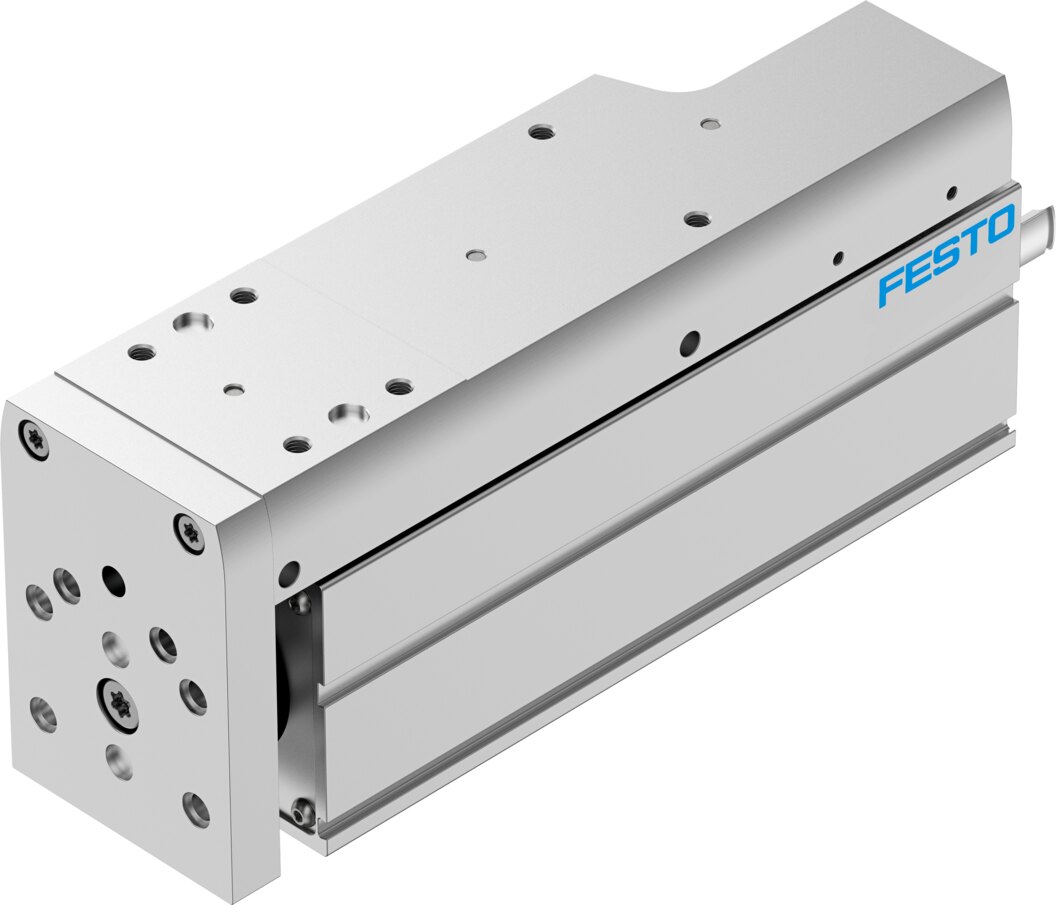

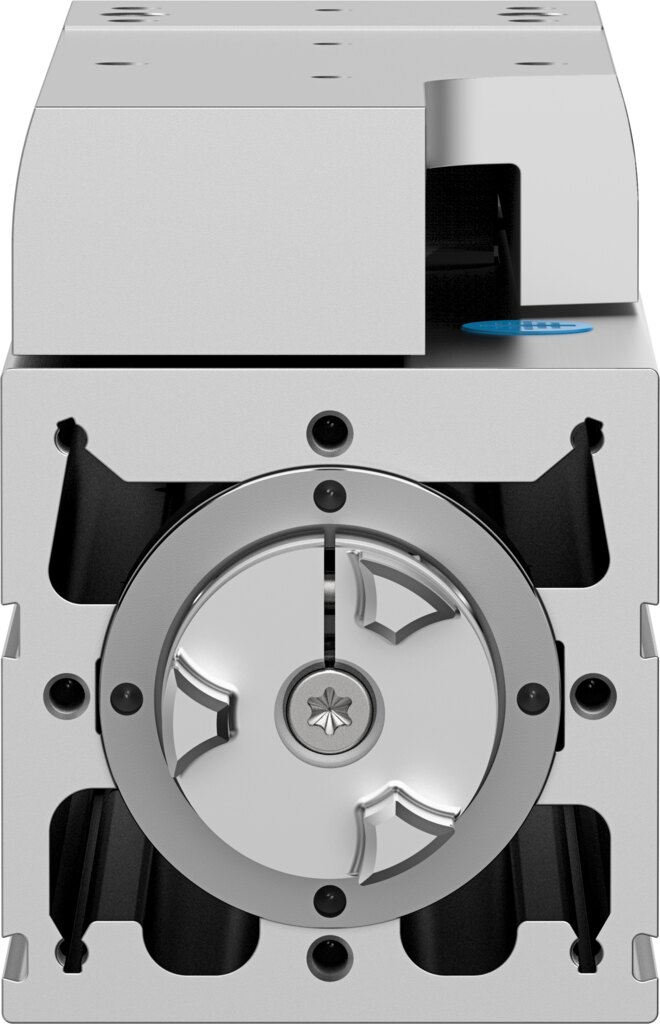

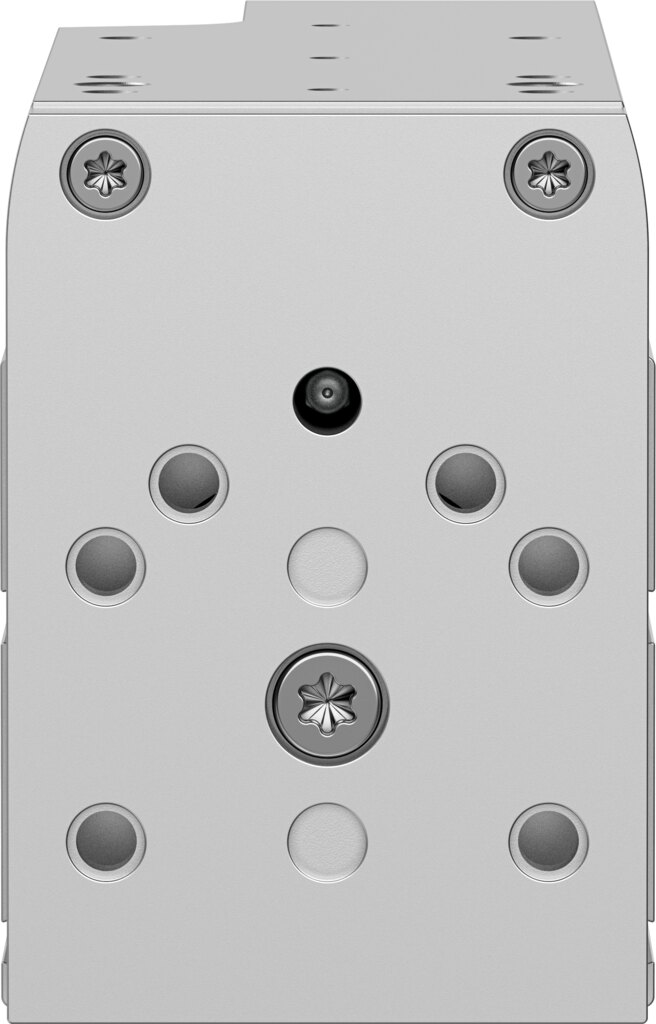

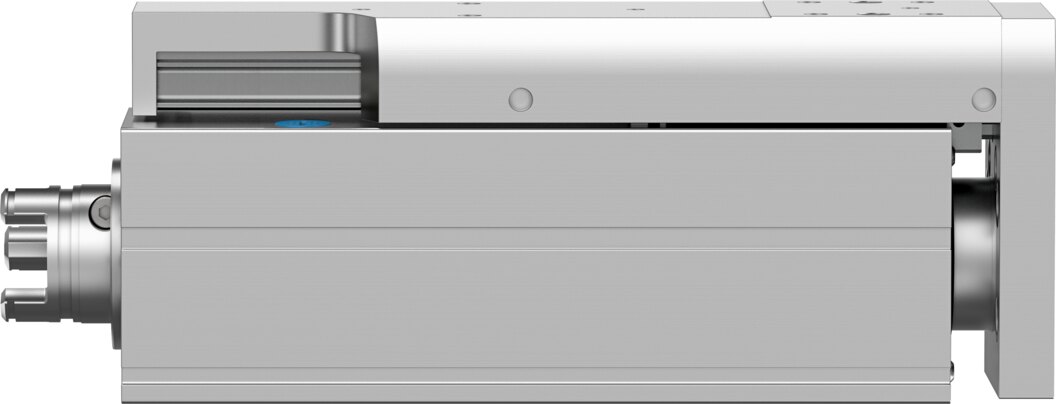

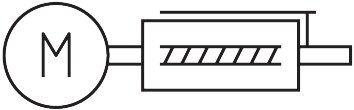

Mini-Schlitten mit Kugelgewindetrieb, Baugröße 60, Hub 100 mm, Steigung 5 mm/U EGSC-BS-KF-60-100-5P - Festo 8162082

Festo ✓ Originalprodukt Neuware

Kompakter Mini-Schlitten der Baugröße 60 mit 100 mm Hub und 5 mm/U Spindelsteigung. Bis 0,25 m/s schnell, ±0,015 mm wiederholgenau und für Querkräfte bis 4937 N geführt. Der Motor wird separat angebaut.

Netto
678,47 €
zzgl. MwSt.
807,38 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8162082
Hersteller-Nr. EGSC-BS-KF-60-100-5P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für präzise Bewegungen mit Querlast bringt der EGSC-BS-KF-60-100-5P eine Kugelumlaufführung und einen Kugelgewindetrieb (12 mm) mit. Baugröße 60, 100 mm Hub, bis zu 250 N Vorschubkraft.

Vorteile

  • Wiederholgenau: ±0,015 mm bei bis zu 0,25 m/s und maximal 3000 1/min.
  • Geführt belastbar: Querkraft Fy bis 4937 N, Moment My bis 30 Nm, Nutzlast bis 25 kg.
  • Flexibler Motoranbau: Schnittstelle T42 für Schritt- oder Servomotor, Referenzierung über Festanschlag oder Referenzschalter.
  • Leise und sauber: 55 dB(A) Schalldruckpegel, Klasse 9 nach ISO 14644-1, geeignet für die Batterieproduktion (F1a).
  • Langlebig: Lebensdauerschmierung, 5000 km Referenzlebensdauer, Produktgewicht 2505 g.

Einsatz

Für Bestücken, Prüfen, Dosieren und Feinpositionieren in der Elektronik- und Kleinteilemontage. Positionserkennung über Näherungsschalter, Umgebungstemperatur 0 bis 50 °C, Schutzart IP40.

Technische Daten

Arbeitshub100 mm
Baugröße60
Hubreserve0 mm
Reversierspiel150 µm
Spindeldurchmesser12 mm
Spindelsteigung5 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver Aufbaumit Kugelgewindetrieb
MotorartSchrittmotor, Servomotor
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter
Spindel-TypKugelgewindetrieb
Positionserkennungfür Näherungsschalter
Maximale Beschleunigung5 m/s²
Maximale Drehzahl3000 1/min
Maximale Geschwindigkeit0,25 m/s
Wiederholgenauigkeit±0,015 mm
Einschaltdauer100%
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 9 nach ISO 14644-1
Schalldruckpegel55 dB(A)
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Aufprallenergie in den Endlagen0,000044 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Dynamische Tragzahl Festlager13321 N
Dynamische Tragzahl Linearführung13400 N
Dynamische Tragzahl Kugelgewindetrieb5900 N
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,125 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,032 Nm
Maximale Kraft Fy4937 N
Maximale Kraft Fz4937 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)13400 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)13400 N
Maximales Moment Mx20 Nm
Maximales Moment My30 Nm
Maximales Moment Mz30 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)107 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)117 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)117 Nm
Maximale Radialkraft am Antriebsschaft230 N
Maximale Vorschubkraft Fx250 N
Richtwert Nutzlast, waagrecht25 kg
Richtwert Nutzlast, senkrecht25 kg
Statische Tragzahl Kugelgewindetrieb10600 N
Statische Tragzahl Linearführung26900 N
Massenträgheitsmoment JH pro Meter Hub0,11539 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,00633 kgcm²
Massenträgheitsmoment JO0,06624 kgcm²
Vorschubkonstante5 mm/U
Statische Tragzahl Festlager7000 N
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse bei 0 mm Hub675 g
Zuschlag bewegte Masse pro 10 mm Hub40 g
Produktgewicht2505 g
Grundgewicht bei 0 mm Hub1555 g
Gewichtszuschlag pro 10 mm Hub95 g
Befestigungsartmit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift
Schnittstellencode AktuatorT42
Werkstoff-HinweisRoHS konform
Werkstoff Führung SchlittenWälzlagerstahl
Werkstoff FührungsschieneWälzlagerstahl
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff JochplatteAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung, eloxiert
Werkstoff SpindelmutterWälzlagerstahl
Werkstoff SpindelWälzlagerstahl
HerstellerFesto
Hersteller-Nr.EGSC-BS-KF-60-100-5P
EAN4052568588236
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]100
GehäusewerkstoffAluminium, eloxiert
SerieEGSC
Temperaturbereich0-50 °C
Temperatur (max.)50
