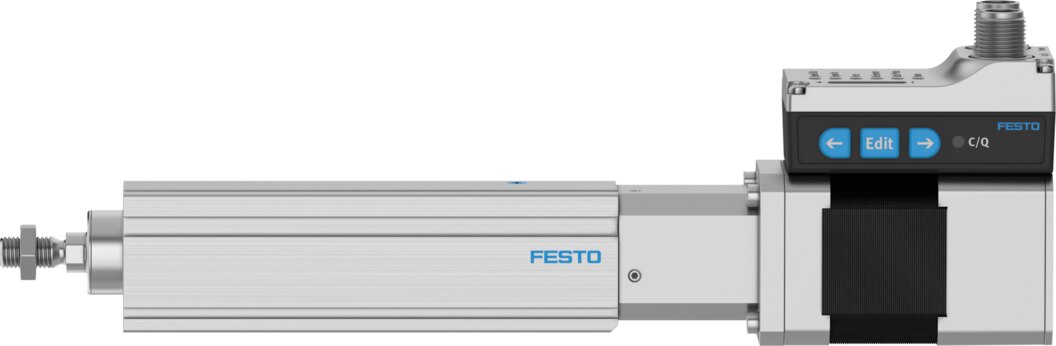

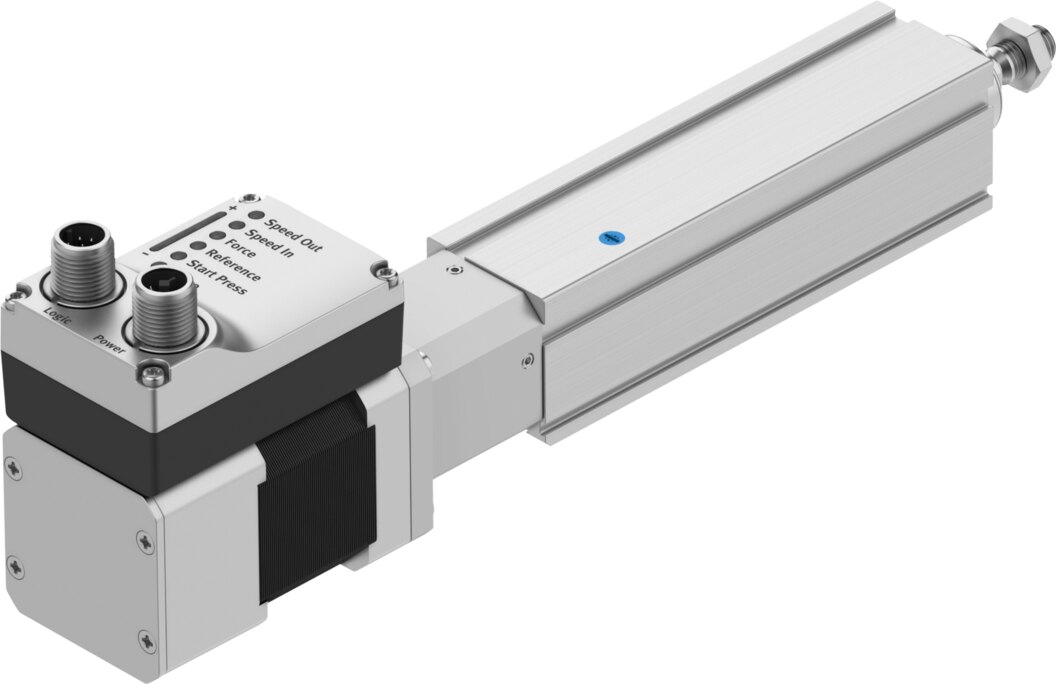

Elektrozylindereinheit mit Kugelgewindetrieb, Baugröße 32, Hub 50 mm, Steigung 8 mm/U, IO-Link EPCS-BS-32-50-8P-A-ST-M-H1-PLK-AA - Festo 8118271

Festo ✓ Originalprodukt Neuware

Für Pressen, Fügen und Positionieren mit hoher Kraft: Die EPCS mit Kugelgewindetrieb bringt Motor, absoluten Encoder und Ansteuerung bereits mit. 50 mm Hub, bis 0,21 m/s und Nutzlast bis 24 kg waagrecht und 9 kg senkrecht, Inbetriebnahme über IO-Link oder direkt am Gerät.

Netto
963,37 €
zzgl. MwSt.
1.146,41 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8118271
Hersteller-Nr. EPCS-BS-32-50-8P-A-ST-M-H1-PLK-AA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit der EPCS-BS-32-50-8P-A-ST-M-H1-PLK-AA erhalten Sie eine anschlussfertige Elektrozylindereinheit der Baugröße 32 mit Kugelgewindetrieb. Motor, Encoder und Ansteuerung sitzen im Gerät, sodass Pressen, Fügen und Positionieren mit hoher Kraft mit nur zwei Steckverbindungen umgesetzt werden.

Vorteile

  • Integrierter Antrieb: Die EPCS-32 enthält Schrittmotor, Encoder mit 16 bit Auflösung und Ansteuerung, Versorgung über 24 V DC bei 3 A Nennstrom.
  • Schnell in Betrieb: Endlagen und Geschwindigkeit der EPCS-32 an der Bedienoberfläche einstellen, Ansteuerung über 2 digitale Eingänge oder IO-Link.
  • Wiederholgenau: ±0,02 mm bei bis zu 0,21 m/s und 5 m/s² Beschleunigung.
  • Belastbar: Vorschubkraft bis 150 N, Richtwert Nutzlast 24 kg waagrecht und 9 kg senkrecht, Spindelsteigung 8 mm/U.
  • Reinraumtauglich: Die EPCS-32 erfüllt Klasse 9 nach ISO 14644-1, Schutzart IP40, Lebensdauerschmierung.

Einsatz

Typische Einsatzorte der EPCS-32 mit 50 mm Hub sind Montage-, Prüf- und Verpackungsanlagen. Die Kolbenstange mit Außengewinde M8 nimmt Werkzeug oder Greifer direkt auf. Die EPCS-32 ist für 0 bis 50 °C Umgebungstemperatur ausgelegt, ab 30 °C ist die Leistung um 2 % pro K zu reduzieren.

Technische Daten

Baugröße32
Hub50 mm
Hubreserve0 mm
KolbenstangengewindeM8
Reversierspiel100 µm
Spindeldurchmesser8 mm
Spindelsteigung8 mm/U
Maximaler Verdrehwinkel der Kolbenstange +/-1°
Einbaulagebeliebig
KolbenstangenendeAußengewinde
MotorartSchrittmotor
Konstruktiver Aufbaumit Kugelgewindetrieb, mit integriertem Antrieb
Spindel-TypKugelgewindetrieb
Verdrehsicherung/Führunggleitgeführt
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
TemperaturüberwachungAbschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche FunktionenIntegrierte Endlagenerkennung
AnzeigeLED
BetriebsbereitschaftsanzeigeLED
Maximale Beschleunigung5 m/s²
Maximale Geschwindigkeit0,21 m/s
Geschwindigkeit "Speed Press"0,01 m/s
Wiederholgenauigkeit±0,02 mm
Eigenschaften digitale Logikausgängekonfigurierbar, nicht galvanisch getrennt
Einschaltdauer100%
IsolationsschutzklasseB
Maximaler Strom digitale Logikausgänge100 mA
Maximale Stromaufnahme3000 mA
Maximale Stromaufnahme Logik0,3 A
Nennspannung DC24 V
Nennstrom3 A
ParametrierschnittstelleIO-Link, Bedienoberfläche
Rotorlagegeber Auflösung16 bit
Zulässige Spannungsschwankungen+/- 15 %
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern4
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 9 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeitnicht kondensierend
SchutzartIP40
SchutzklasseIII
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten
Maximales Moment Mx0 Nm
Maximales Moment My1,5 Nm
Maximales Moment Mz1,5 Nm
Maximale Radialkraft am Antriebsschaft75 N
Maximale Vorschubkraft Fx150 N
Richtwert Nutzlast, waagrecht24 kg
Richtwert Nutzlast, senkrecht9 kg
WartungsintervallLebensdauerschmierung
Bewegte Masse bei 0 mm Hub98 g
Zuschlag bewegte Masse pro 10 mm Hub3,3 g
Produktgewicht938 g
Grundgewicht bei 0 mm Hub818 g
Gewichtszuschlag pro 10 mm Hub24 g
Anzahl digitale Logikausgänge 24 V DC2
Anzahl digitale Logikeingänge2
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang24 V
Eigenschaften Logikeingangkonfigurierbar, nicht galvanisch getrennt
IO-Link, SIO-Mode UnterstützungJa
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, Port classA
IO-Link, Anzahl Ports1
IO-Link, Prozessdatenbreite OUT2 Byte
IO-Link, Prozessdateninhalt OUTMove Intermediate 1 bit
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit1 ms
IO-Link, Datenspeicher benötigt500 byte
Maximale Leitungslänge15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik AusgängeNPN (minusschaltend), PNP (plusschaltend)
Schaltlogik EingängeNPN (minusschaltend), PNP (plusschaltend)
Logikschnittstelle, AnschlussartStecker
Logikschnittstelle, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern8
Befestigungsartmit Innengewinde, mit Zubehör
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff SpindelmutterStahl
Werkstoff SpindelWälzlagerstahl
Gewicht1,1 kg
HerstellerFesto
Hersteller-Nr.EPCS-BS-32-50-8P-A-ST-M-H1-PLK-AA
EAN4052568466077
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]50
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
