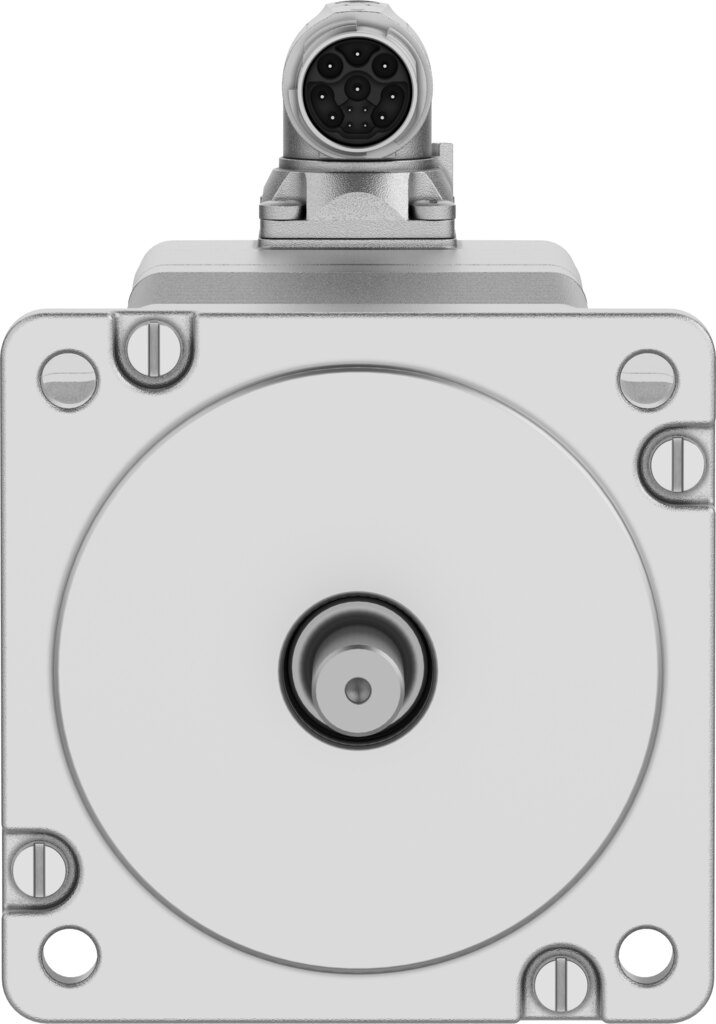

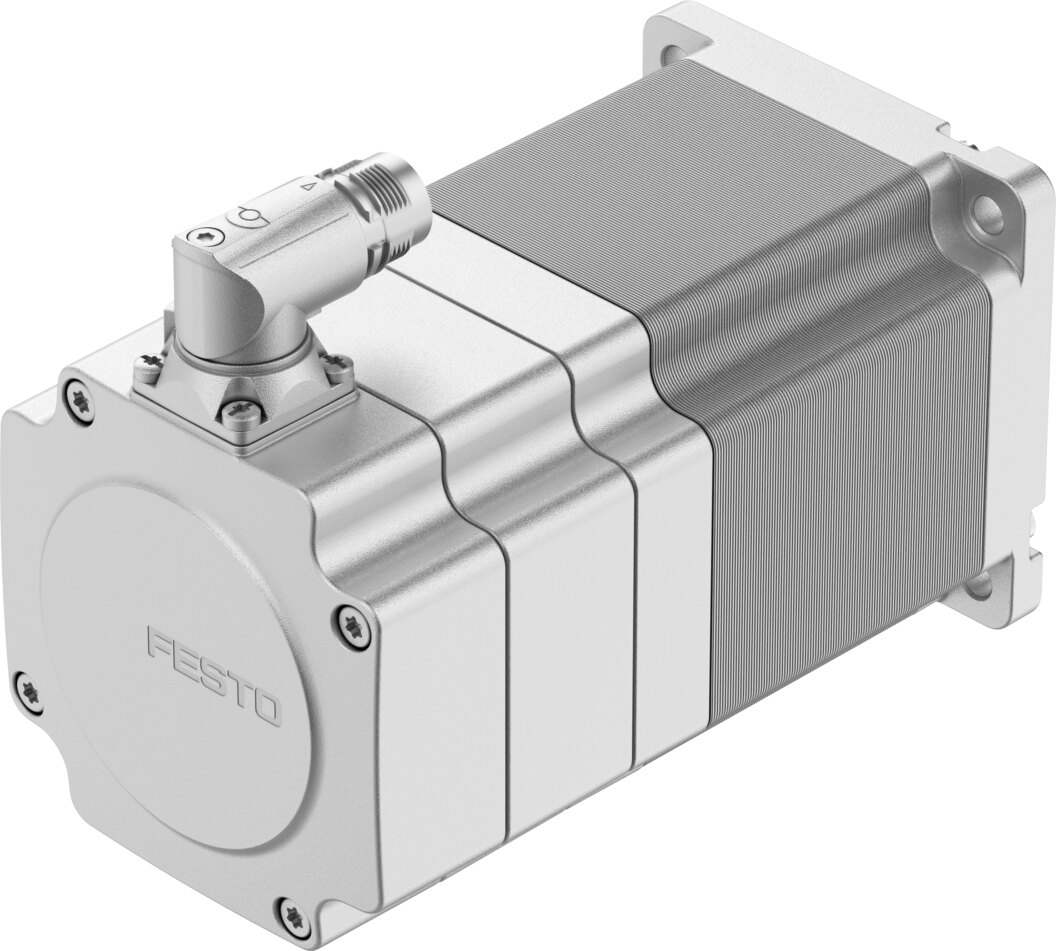

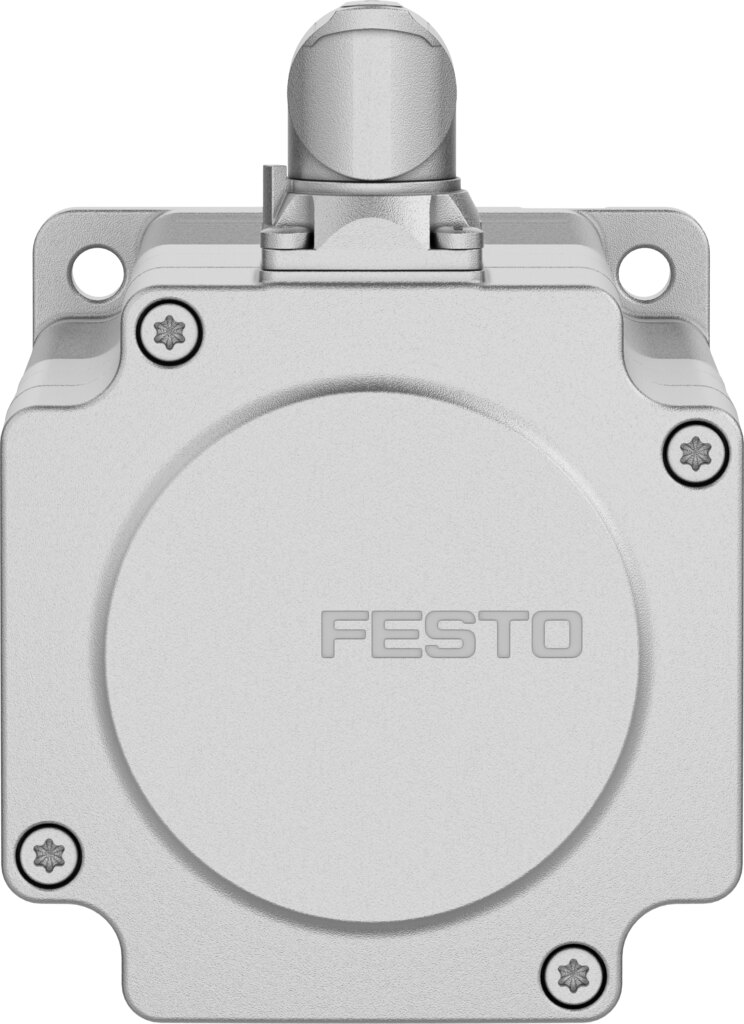

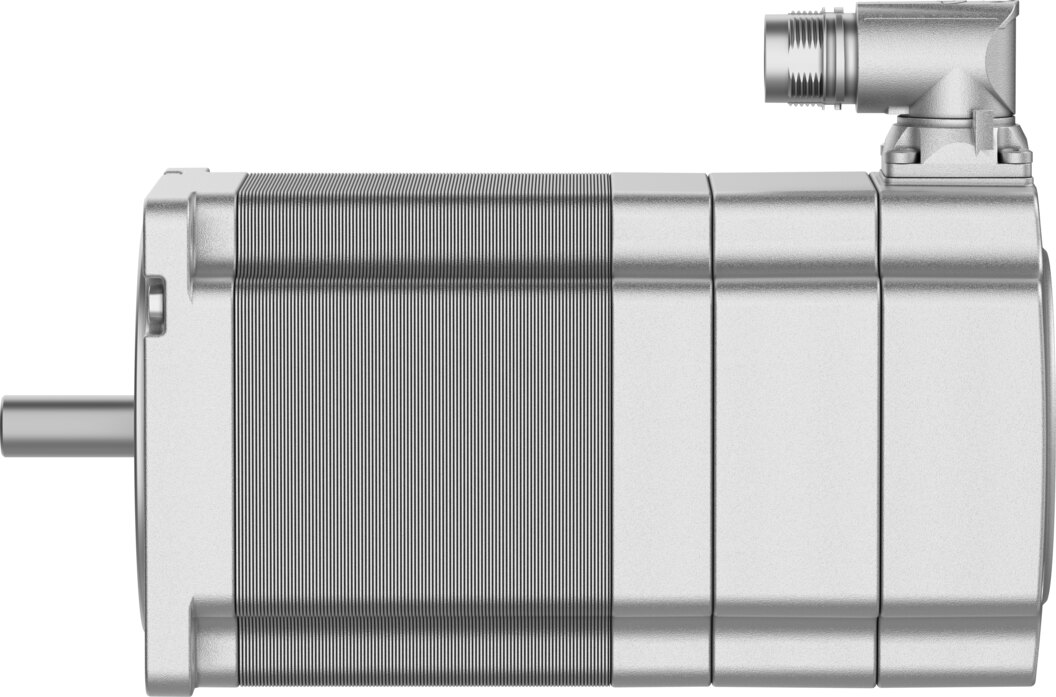

Schrittmotor 48 V, 6,6 Nm Haltemoment, Multiturn-Absolutwertgeber, Haltebremse EMMT-ST-87-M-RMB - Festo 8156196
Der Schrittmotor EMMT-ST-87-M-RMB stellt 5,9 Nm Nennmoment bei 140 1/min bereit und erreicht kurzzeitig 6,8 Nm. Für die Lageregelung sorgt ein integrierter Multiturn-Absolutwertgeber mit BiSS-C. Eine Haltebremse mit 4,26 Nm sichert die Last bei abgeschaltetem Antrieb.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Für Positionierantriebe an 48 V bietet der Schrittmotor EMMT-ST-87-M-RMB 5,9 Nm Dauer-Nennmoment und Spitzen bis 6,8 Nm.
Vorteile
- Reserve für Beschleunigung: Spitzendrehmoment 6,8 Nm bei 5,9 Nm Nennmoment
- Multiturn-Absolutwertgeber: BiSS-C, 17 bit, 65536 Umdrehungen absolut erfassbar
- Haltebremse: 4,26 Nm Haltemoment, Betriebsspannung 24 V DC
- Anschluss: Hybrid-Stecker M17x0,75, 12-polig
- Schutzart: IP40 an der Welle, IP65 für Gehäuse und Anschlusstechnik
- Schrittwinkel: 1,8° im Vollschritt
Einsatz
Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 87A. Wärmeklasse B nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 5,9 Nm.
Technische Daten
| Umgebungstemperatur | -15 bis 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 80°C mit Derating -2%/°C |
| Maximale Aufstellhöhe | 4000 m |
| Hinweis zur maximalen Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 bis 70 °C |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | B |
| Maximale Wicklungstemperatur | 130 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per BiSS-C |
| Motorbauform nach EN 60034-7 | IM V1, IM V3 |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Hinweis zur Schutzart | IP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik |
| Schnittstellencode Motor Out | 87A |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M17x0,75 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 12 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 48 V |
| Polpaarzahl | 50 |
| Haltemoment Motor | 6,6 Nm |
| Nenndrehmoment | 5,9 Nm |
| Spitzendrehmoment | 6,8 Nm |
| Nenndrehzahl | 140 1/min |
| Maximale Drehzahl | 600 1/min |
| Maximale mechanische Drehzahl | 7000 1/min |
| Schrittwinkel bei Vollschritt | 1,8 deg |
| Schrittwinkeltoleranz | ±5 % |
| Nennleistung Motor | 87 W |
| Dauerstillstandsstrom | 8,2 A |
| Nennstrom Motor | 7,5 A |
| Spitzenstrom | 12 A |
| Motorkonstante | 0,79 Nm/A |
| Spannungskonstante Phase | 56,6 mVmin |
| Wicklungswiderstand Phase | 0,27 Ohm |
| Wicklungsinduktivität Phase je Einzelphase (unverkettet) | 2,3 mH |
| Wicklung Längsinduktivität Ld (Phase) | 3,6 mH |
| Wicklung Querinduktivität Lq (Phase) | 2,3 mH |
| Elektrische Zeitkonstante | 8,5 ms |
| Thermische Zeitkonstante | 32 min |
| Thermischer Widerstand | 0,83 K/W |
| Messflansch | 250 x 250 x 15 mm, Stahl |
| Gesamtabtriebsträgheitsmoment | 2,016 kgcm² |
| Produktgewicht | 4320 g |
| Zulässige axiale Wellenbelastung | 60 N |
| Zulässige radiale Wellenbelastung | 220 N |
| Rotorlagegeber | Encoder absolut multi turn |
| Rotorlagegeber Herstellerbezeichnung | KCD-BC33B-1617-U09C-JAQ-009 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 65536 |
| Rotorlagegeber Schnittstelle | BiSS-C |
| Rotorlagegeber Messprinzip | magnetisch |
| Rotorlagegeber Betriebsspannung DC | 14 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 4,75 bis 15 V |
| Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung | 2 |
| Rotorlagegeber Positionswerte pro Umdrehung | 131072 |
| Rotorlagegeber Auflösung | 17 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -310 bis 310 arcsec |
| Haltemoment Bremse | 4,26 Nm |
| Betriebsspannung DC Bremse | 24 V |
| Stromaufnahme Bremse | 0,49 A |
| Leistungsaufnahme Bremse | 12 W |
| Spulenwiderstand Bremse | 49,2 Ohm |
| Spuleninduktivität Bremse | 110 mH |
| Trennzeit Bremse | 44 ms |
| Schließzeit Bremse | 110 ms |
| Ansprechverzug DC Bremse | 30 ms |
| Maximale Leerlaufdrehzahl Bremse | 7000 1/min |
| Maximale Reibarbeit je Bremsvorgang | 14000 J |
| Anzahl Notstopps pro Stunde | 1 |
| Massenträgheitsmoment Bremse | 0,11 kgcm² |
| Schaltspiele Haltebremse | 10 Millionen Leerbetätigungen (ohne Reibarbeit) |
| MTTF, Teilkomponente | 20 Jahre, Rotorlagegeber |
| Gewicht | 5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | EMMT-ST-87-M-RMB |
| EAN | 4052568639846 |
| Zolltarifnummer | 85015100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Betriebsspannung | 48 V DC |
| Serie | EMMT |
| Temperatur (max.) | 40 |
