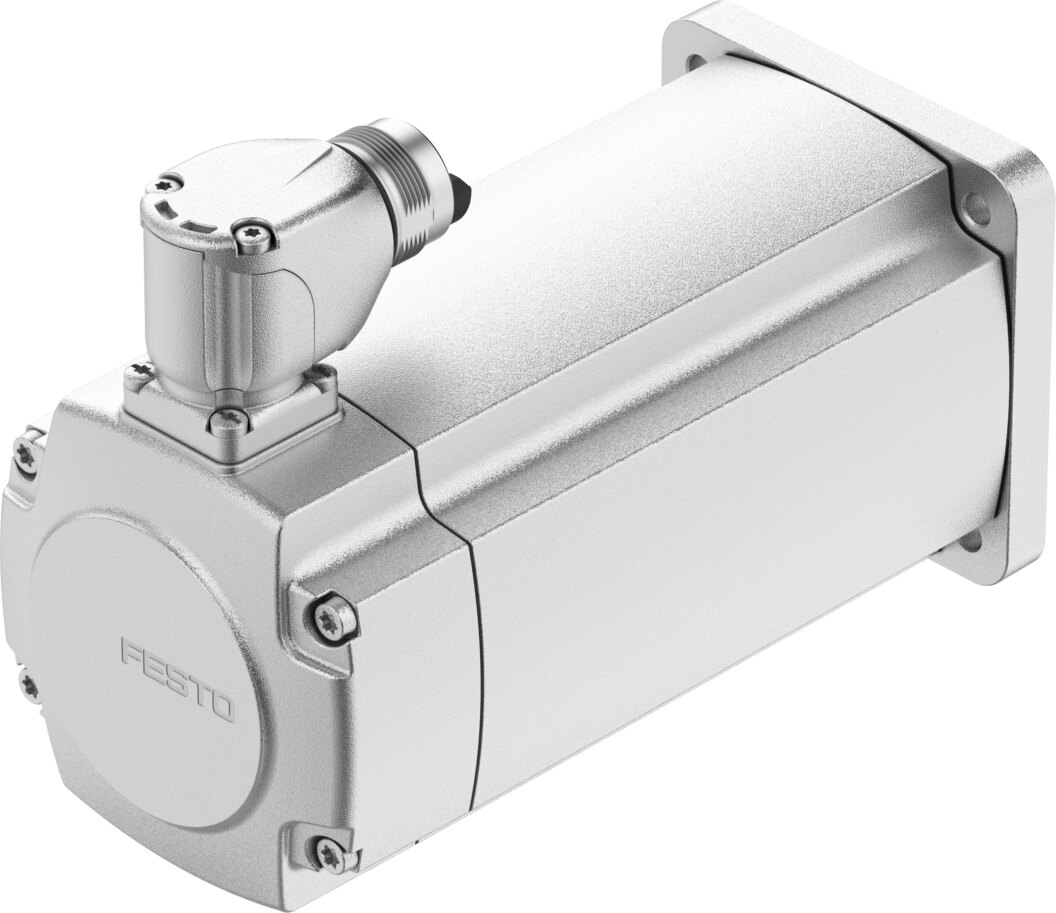

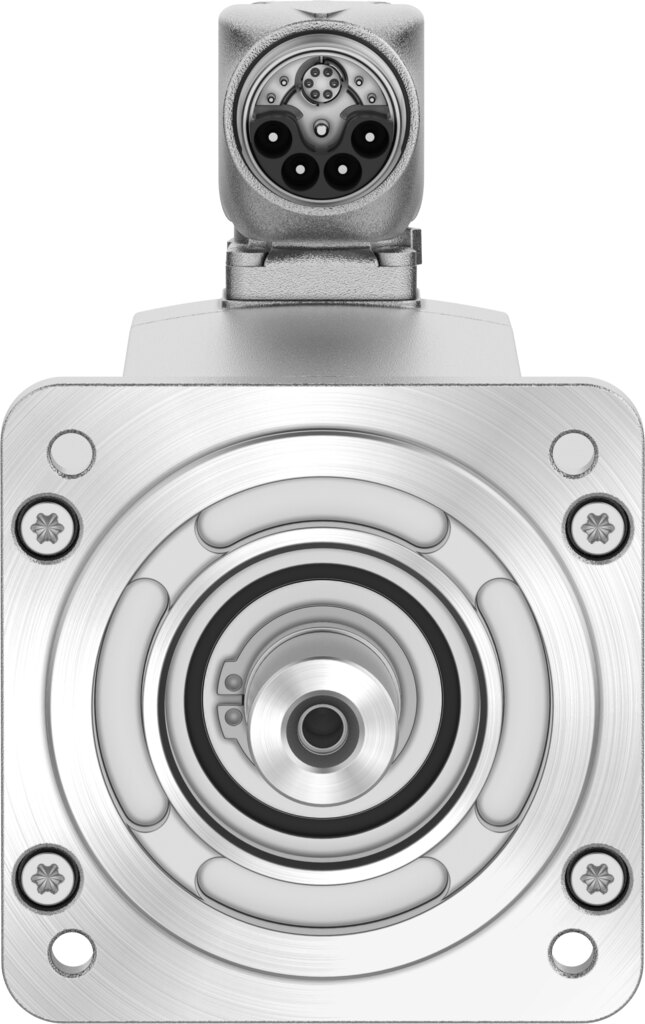

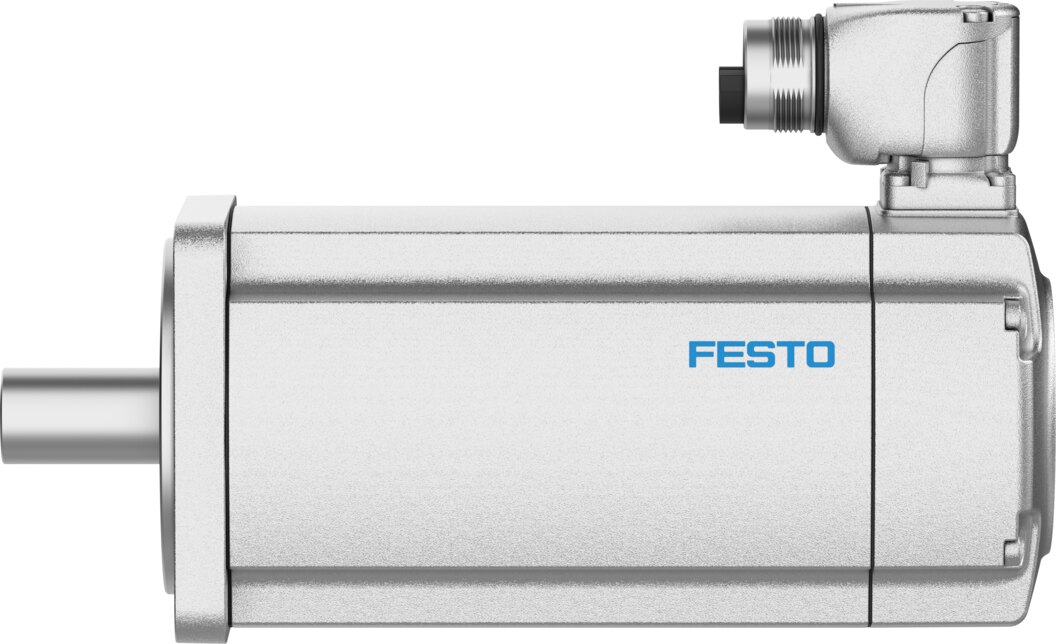

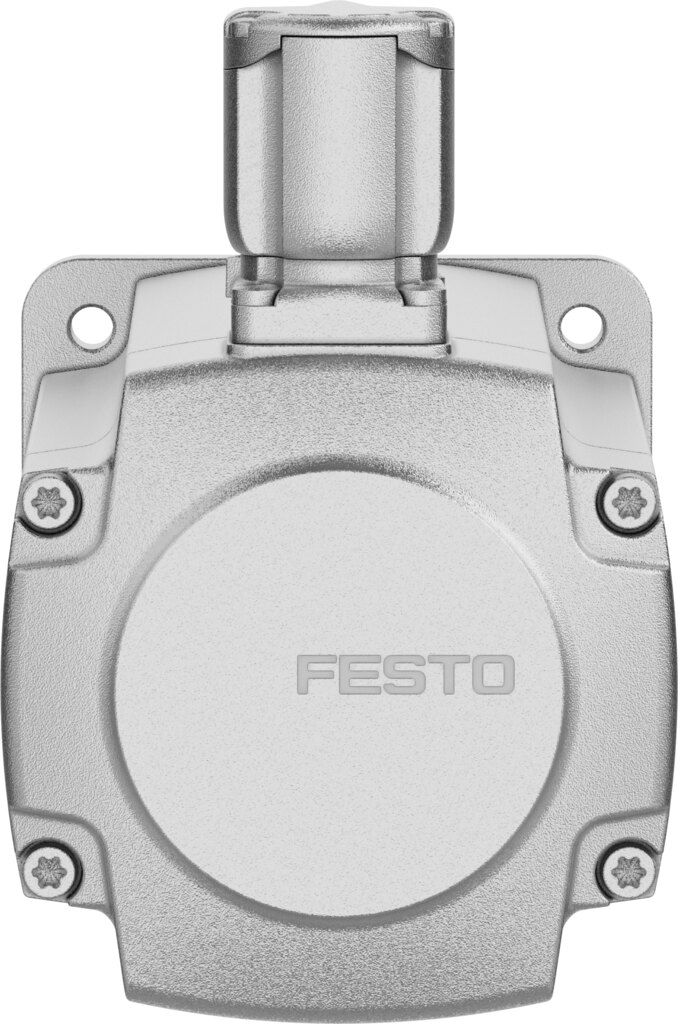

Servomotor 680 V, 3,5 Nm Stillstandsmoment, Multiturn-Sicherheitsgeber EMMT-AS-80-L-HS-RMY - Festo 8160652

Festo ✓ Originalprodukt Neuware

Der Servomotor EMMT-AS-80-L-HS-RMY stellt 2,9 Nm Nennmoment bei 3000 1/min bereit und erreicht kurzzeitig 9,9 Nm. Ein Multiturn-Sicherheitsgeber mit EnDat 22 meldet die Rotorlage mit 19 bit. Der Sicherheitsgeber ist bis SIL 3 und PL e einsetzbar. Motorgehäuse und Stecker sind in IP67 ausgeführt.

Netto
1.082,25 €
zzgl. MwSt.
1.287,88 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8160652
Hersteller-Nr. EMMT-AS-80-L-HS-RMY
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 680 V bietet der Servomotor EMMT-AS-80-L-HS-RMY 2,9 Nm Dauer-Nennmoment und Spitzen bis 9,9 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 9,9 Nm bei 2,9 Nm Nennmoment
  • Multiturn-Sicherheitsgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Anschluss: Hybrid-Stecker M23x1, 15-polig
  • Schutzart: IP40 an der Welle, IP67 für Gehäuse und Anschlusstechnik
  • Funktionale Sicherheit: SIL 3 und PL e, Kategorie 3 (siehe Anwenderdokumentation)
  • Lagerlebensdauer: 20000 h bei Nennbedingungen

Einsatz

Einsatzbereich sind elektrische Antriebe in Montage, Handhabung und Verpackung bei Umgebungstemperaturen von -40 bis 40 °C. Wärmeklasse F nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 2,9 Nm.

Technische Daten

Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out80P
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, TÜV, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleTÜV 968/INS 464,00/24, UL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment3,5 Nm
Nenndrehmoment2,9 Nm
Spitzendrehmoment9,9 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl8540 1/min
Maximale mechanische Drehzahl14000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor910 W
Dauerstillstandsstrom4,3 A
Nennstrom Motor3,5 A
Spitzenstrom17,5 A
Motorkonstante0,82 Nm/A
Stillstandsdrehmomentkonstante0,93 Nm/A
Spannungskonstante Phase-Phase56 mVmin
Wicklungswiderstand Phase-Phase2,69 Ohm
Wicklungsinduktivität Phase-Phase12,6 mH
Wicklung Längsinduktivität Ld (Phase)7,5 mH
Wicklung Querinduktivität Lq (Phase)9,45 mH
Elektrische Zeitkonstante7 ms
Thermische Zeitkonstante48 min
Thermischer Widerstand0,68 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment1,473 kgcm²
Produktgewicht3290 g
Zulässige axiale Wellenbelastung120 N
Zulässige radiale Wellenbelastung620 N
RotorlagegeberSafety Encoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
SicherheitsbauteilSicherheitsbauteil
maximaler SILSicherheits-Integritätslevel 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktionen bis SIL2Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktionen bis SIL3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
maximaler PL und KategoriePerformance Level e, Kategorie 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktion bis PL d, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktion bis PL e, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
PFHd, Teilkomponente15 x 10 × 10⁻⁹, Encoder
Gebrauchsdauer Tm, Teilkomponente20 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
Gewicht4 kg
HerstellerFesto
Hersteller-Nr.EMMT-AS-80-L-HS-RMY
EAN4052568652180
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
SerieEMMT
Temperatur (max.)40
