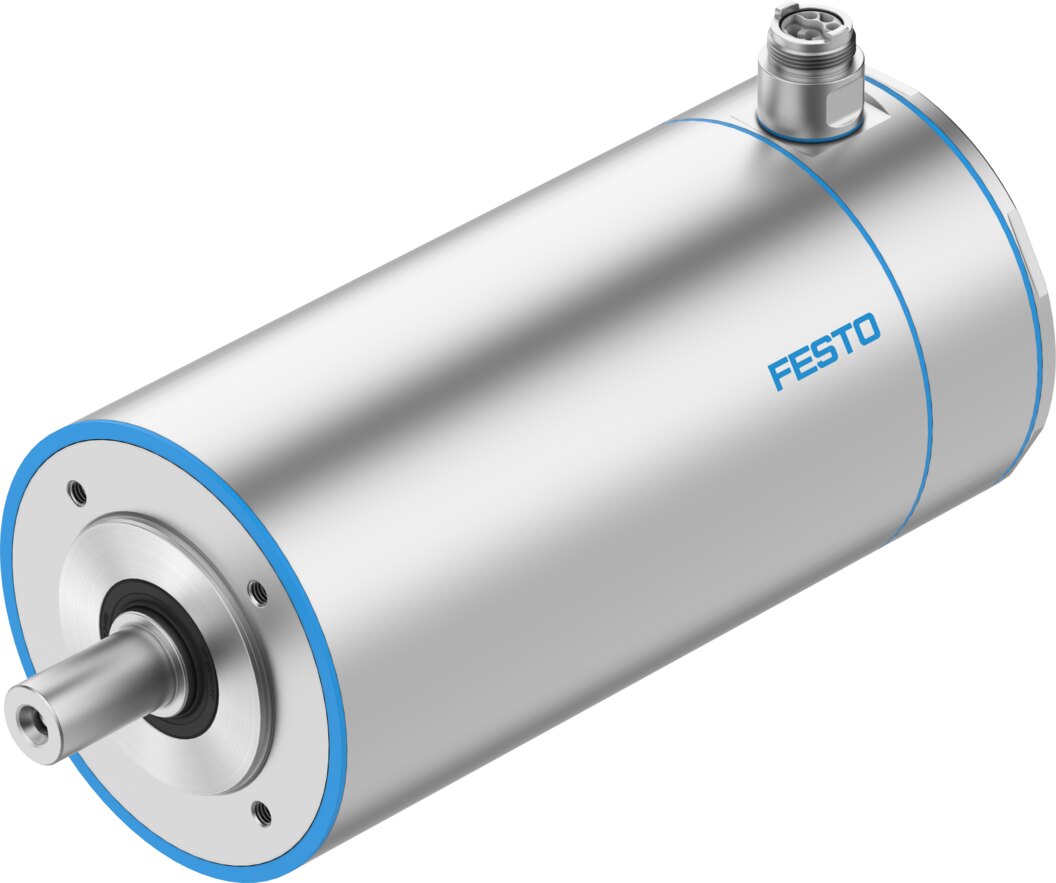

Servomotor EMMH-AS-108-HA-HS-S1M-T - Festo 8215361
Netto
zzgl. MwSt.
6.076,14 € inkl. 19 % MwSt., zzgl. Versand
5.106,00 €
Artikel
FES-8215361
Hersteller-Nr.
EMMH-AS-108-HA-HS-S1M-T
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Umgebungstemperatur | -30 ... 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 80°C mit Derating -2%/°C |
| Max. Aufstellhöhe | 3000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 0 - 100 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Max. Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per EnDat 2.2 |
| Motorbauform n. EN 60034-7 | IM B14, IM V18 |
| Einbaulage | beliebig |
| Schutzart | IP69K |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Rastmoment | <1,0% vom Spitzendrehmoment |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Schnittstellencode Motor Out | 108C |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M21x1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 15 |
| Elektrischer Anschluss 1, Anschlussbild | 00997714 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung, (ausgenommen Lasermarkierung) |
| LABS-Konformität | VDMA24364-Zone III |
| Lebensmitteltauglichkeit | Zugelassen für direkten Lebensmittelkontakt |
| Schwingfestigkeit | gemäß EN 60068-2-6 |
| Schockfestigkeit | gemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 680 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 8,2 Nm |
| Nenndrehmoment | 4,8 Nm |
| Spitzendrehmoment | 26,3 Nm |
| Nenndrehzahl | 2000 1/min |
| Max. Drehzahl | 7000 1/min |
| Max. mechanische Drehzahl | 7000 1/min |
| Winkelbeschleunigung | 100000 rad/s² |
| Nennleistung Motor | 1000 W |
| Dauerstillstandsstrom | 8 A |
| Nennstrom Motor | 4,9 A |
| Spitzenstrom | 27,5 A |
| Motorkonstante | 1 Nm/A |
| Stillstandsdrehmomentkonstante | 1,03 Nm/A |
| Spannungskonstante Phase-Phase | 66,8 mVmin |
| Wicklungswiderstand Phase-Phase | 0,77 Ohm |
| Wicklungsinduktivität Phase-Phase | 4,4 mH |
| Wicklung Längsinduktivität Ld (Phase) | 2 mH |
| Wicklung Querinduktivität Lq (Phase) | 2,2 mH |
| Elektrische Zeitkonstante | 5,6 ms |
| Thermische Zeitkonstante | 89 min |
| Thermischer Widerstand | 0,81 K/W |
| Messflansch | 300 x 300 x 30 mm, Stahl |
| Massenträgheitsmoment Rotor | 5,1 kgcm² |
| Gesamtabtriebsträgheitsmoment | 5,1 kgcm² |
| Produktgewicht | 8900 g |
| Zulässige axiale Wellenbelastung | 147 N |
| Zulässige radiale Wellenbelastung | 735 N |
| Rotorlagegeber | Encoder absolut multi turn |
| Rotorlagegeber Herstellerbezeichnung | EQI 1331 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 4096 |
| Rotorlagegeber Schnittstelle | EnDat 22 |
| Rotorlagegeber Messprinzip | induktiv |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 3,6 ... 14 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 524288 |
| Rotorlagegeber Auflösung | 19 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -65 ... 65 arcsec |
| MTTF, Teilkomponente | 190 Jahre, Rotorlagegeber |
| Energieeffizienz | ENEFF (CN) / Class 2 |
| Hersteller | Festo |
| Hersteller-Nr. | EMMH-AS-108-HA-HS-S1M-T |
| EAN | 4052568827052 |
| Zolltarifnummer | 85015220 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
