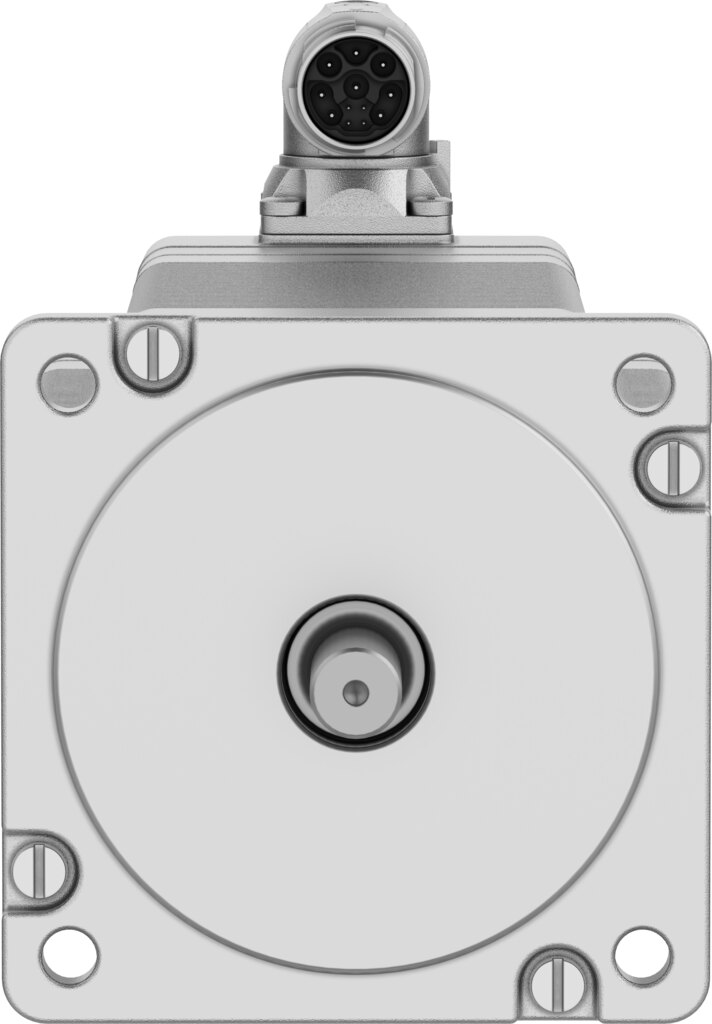

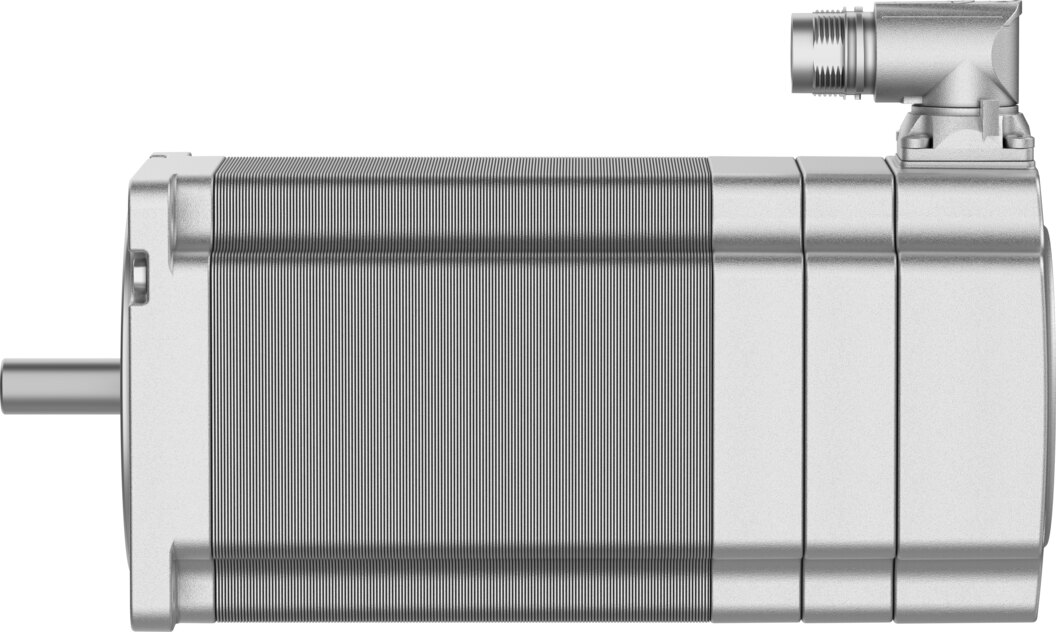

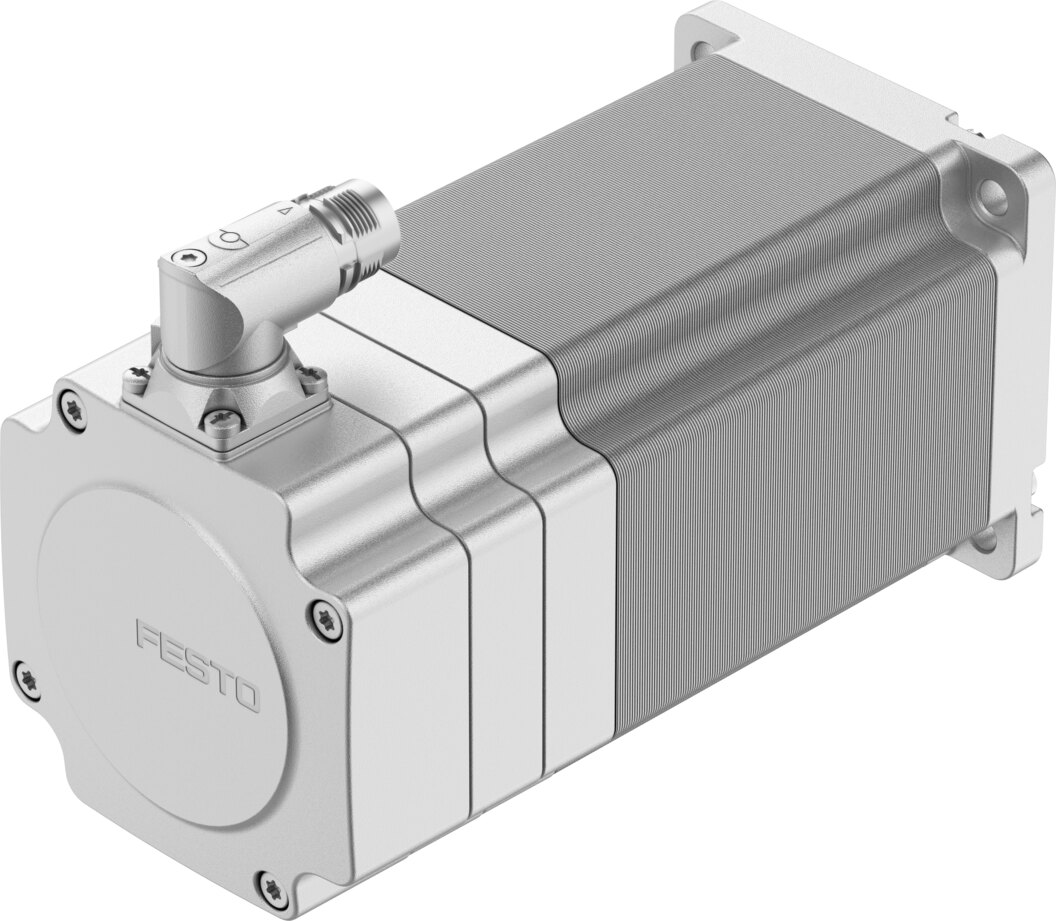

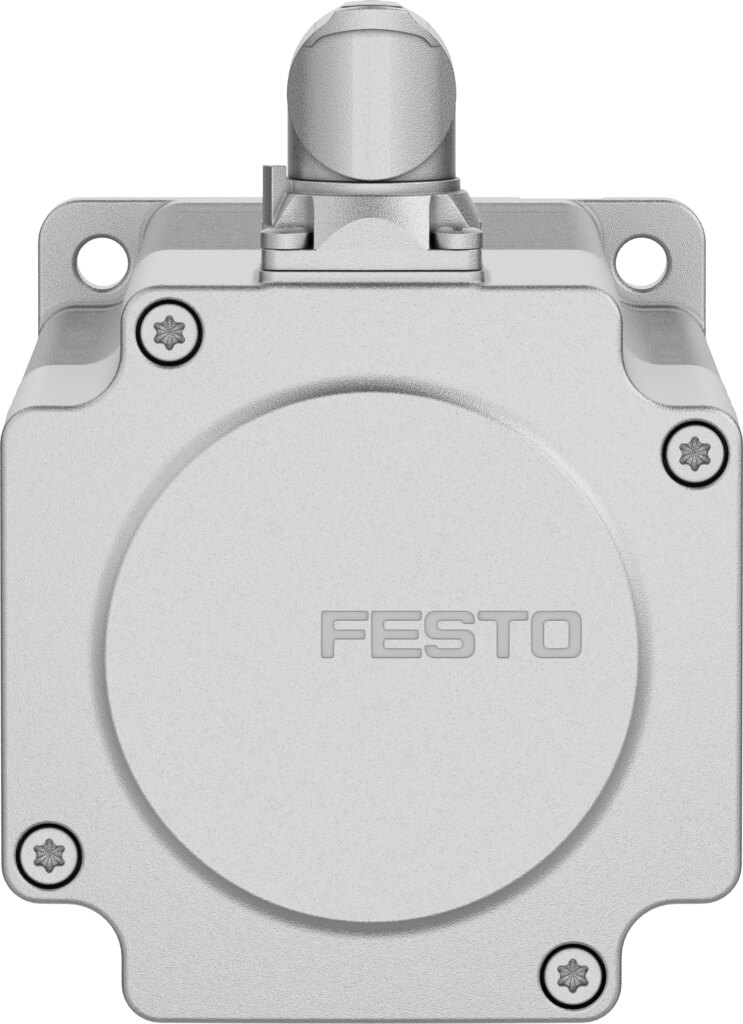

Schrittmotor 48 V, 9,4 Nm Haltemoment, Haltebremse EMMT-ST-87-L-RB - Festo 8156200

Festo ✓ Originalprodukt Neuware

Schrittmotor EMMT-ST-87-L-RB für 48 V Zwischenkreisspannung mit 9,4 Nm Haltemoment und bis zu 9,4 Nm Spitzenmoment. Der Schrittwinkel im Vollschritt beträgt 1,8°. Die integrierte 24-V-Haltebremse hält 4,26 Nm im Stillstand. Das Gehäuse samt Anschlusstechnik erreicht IP65.

Netto
650,53 €
zzgl. MwSt.
774,13 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156200
Hersteller-Nr. EMMT-ST-87-L-RB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 48 V bietet der Schrittmotor EMMT-ST-87-L-RB 9,4 Nm Haltemoment und Spitzen bis 9,4 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 9,4 Nm bei 9,4 Nm Haltemoment
  • Haltebremse: 4,26 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M17x0,75, 12-polig
  • Schutzart: IP40 an der Welle, IP65 für Gehäuse und Anschlusstechnik
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 3,11 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Einsatzbereich sind elektrische Antriebe in Montage, Handhabung und Verpackung bei Umgebungstemperaturen von -15 bis 40 °C.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP40 Motorwelle, IP65 für Motorgehäuse inklusive Anschlusstechnik
Schnittstellencode Motor Out87A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM17x0,75
Elektrischer Anschluss 1, Anzahl Pole/Adern12
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor9,4 Nm
Spitzendrehmoment9,4 Nm
Maximale Drehzahl430 1/min
Maximale mechanische Drehzahl7000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Dauerstillstandsstrom10 A
Nennstrom Motor8,4 A
Spitzenstrom10 A
Motorkonstante1,06 Nm/A
Spannungskonstante Phase78,9 mVmin
Wicklungswiderstand Phase0,3 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)2,7 mH
Wicklung Längsinduktivität Ld (Phase)4,1 mH
Wicklung Querinduktivität Lq (Phase)2,7 mH
Elektrische Zeitkonstante9 ms
Thermische Zeitkonstante37 min
Thermischer Widerstand0,75 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment3,11 kgcm²
Produktgewicht5490 g
Zulässige axiale Wellenbelastung60 N
Zulässige radiale Wellenbelastung220 N
Haltemoment Bremse4,26 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,49 A
Leistungsaufnahme Bremse12 W
Spulenwiderstand Bremse49,2 Ohm
Spuleninduktivität Bremse110 mH
Trennzeit Bremse44 ms
Schließzeit Bremse110 ms
Ansprechverzug DC Bremse30 ms
Maximale Leerlaufdrehzahl Bremse7000 1/min
Maximale Reibarbeit je Bremsvorgang14000 J
Anzahl Notstopps pro Stunde1
Massenträgheitsmoment Bremse0,11 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
Gewicht7 kg
HerstellerFesto
Hersteller-Nr.EMMT-ST-87-L-RB
EAN4052568639884
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
SerieEMMT
Temperatur (max.)40
