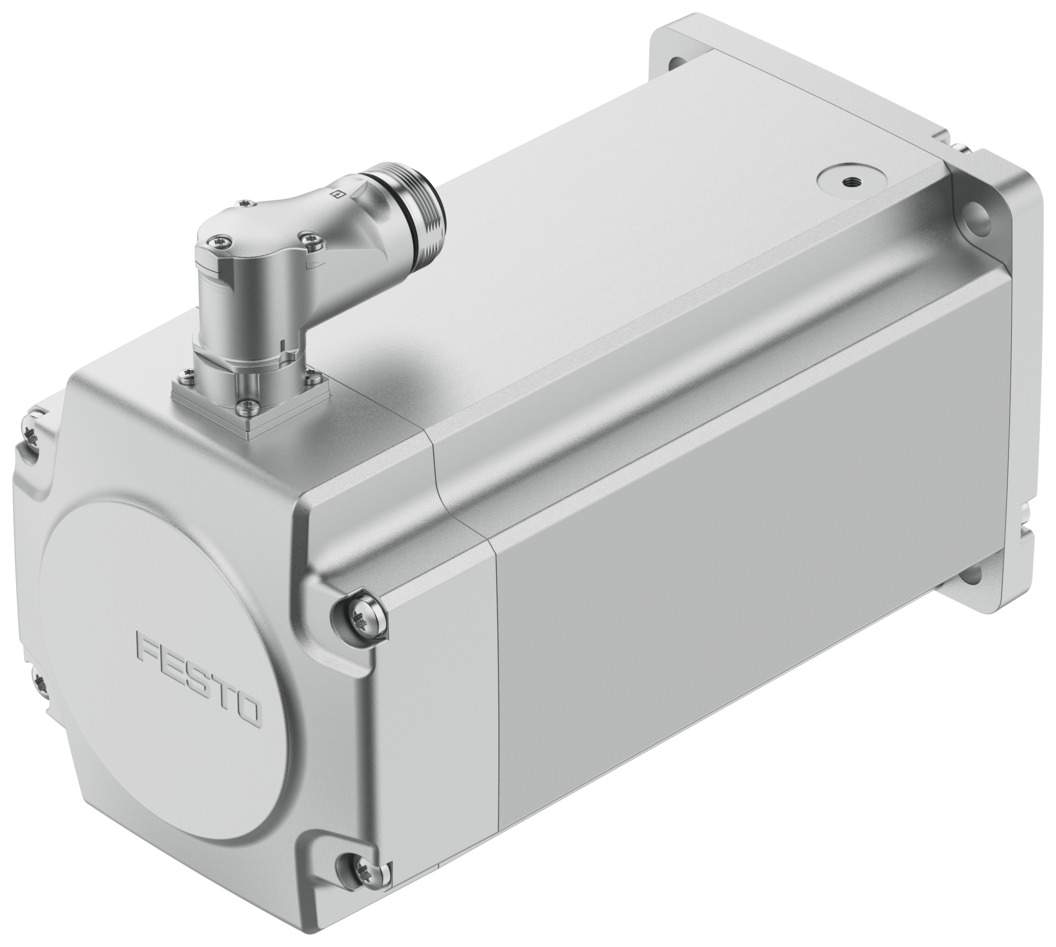

Servomotor 7427 W, 76,7 Nm Stillstandsmoment, Haltebremse, Singleturn-Encoder EMMT-AS-190-MR-HS-R3SB - Festo 8148381

Festo ✓ Originalprodukt Neuware

Mit 76,7 Nm Stillstandsmoment und 118,3 Nm Spitzenmoment hält und beschleunigt der Festo EMMT-AS-190-MR-HS-R3SB Lasten präzise. Nennleistung 7427 W bei 1200 1/min, ausgelegt für 680 V DC. Ein Singleturn-Absolutwertgeber (EnDat 22) erfasst die Rotorlage, die Haltebremse hält 115 Nm.

Netto
4.550,17 €
zzgl. MwSt.
5.414,70 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8148381
Hersteller-Nr. EMMT-AS-190-MR-HS-R3SB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

59,1 Nm Nenndrehmoment bei 1200 1/min: der Festo Servomotor EMMT-AS-190-MR-HS-R3SB bringt 7427 W Nennleistung an die Achse. Das Gesamtträgheitsmoment beträgt 160 kgcm².

Vorteile

  • Spitzendrehmoment 118,3 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 2163 1/min, Nenndrehzahl 1200 1/min
  • Singleturn-Absolutwertgeber mit 19 bit Auflösung, Schnittstelle EnDat 22
  • Haltebremse 115 Nm, Betriebsspannung 24 V DC
  • Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
  • Schutzart IP21, Umgebungstemperatur -15 bis 40 °C

Einsatz

Für elektrische Achsen, Handhabungssysteme und Rundtakttische. Der EMMT-AS-190-MR-HS-R3SB wird an einem Servoregler für 680 V DC Zwischenkreisspannung betrieben.

Technische Daten

TypEMMT-AS-190-MR-HS-R3SB
Festo-Nr.8148381
Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP21
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmoment&lt,1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out190B
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM40x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Elektrischer Anschluss 1, Anschlussbild00997380
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Schwingfestigkeitgemäß EN 60068-2-6
Schockfestigkeitgemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment76,7 Nm
Nenndrehmoment59,1 Nm
Spitzendrehmoment118,3 Nm
Nenndrehzahl1200 1/min
Maximale Drehzahl2163 1/min
Maximale mechanische Drehzahl8000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor7427 W
Dauerstillstandsstrom25 A
Nennstrom Motor19,2 A
Spitzenstrom41,5 A
Motorkonstante3,08 Nm/A
Stillstandsdrehmomentkonstante3,56 Nm/A
Spannungskonstante Phase-Phase215,2 mVmin
Wicklungswiderstand Phase-Phase0,285 Ohm
Wicklungsinduktivität Phase-Phase12,3 mH
Wicklung Längsinduktivität Ld (Phase)5,65 mH
Wicklung Querinduktivität Lq (Phase)6,15 mH
Elektrische Zeitkonstante39,6 ms
Thermische Zeitkonstante70 min
Thermischer Widerstand0,31 K/W
Messflansch450 x 450 x 30 mm, Stahl
Gesamtabtriebsträgheitsmoment160 kgcm²
Produktgewicht50600 g
Zulässige axiale Wellenbelastung500 N
Zulässige radiale Wellenbelastung2530 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungECI 1319
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
Haltemoment Bremse115 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse2,08 A
Leistungsaufnahme Bremse50 W
Trennzeit Bremse190 ms
Schließzeit Bremse65 ms
Ansprechverzug DC Bremse12 ms
Maximale Leerlaufdrehzahl Bremse8000 1/min
Maximale Reibarbeit je Bremsvorgang62000 J
Anzahl Notstopps pro Stunde1
Gesamte Reibarbeit Bremse13000 kJ
Massenträgheitsmoment Bremse50 kgcm²
Schaltspiele Haltebremse5 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 1
HerstellerFesto
Hersteller-Nr.EMMT-AS-190-MR-HS-R3SB
EAN4052568592219
Zolltarifnummer85015230
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungSingleturn-Absolutwertgeber, mit Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
SerieEMMT
Temperatur (max.)40
