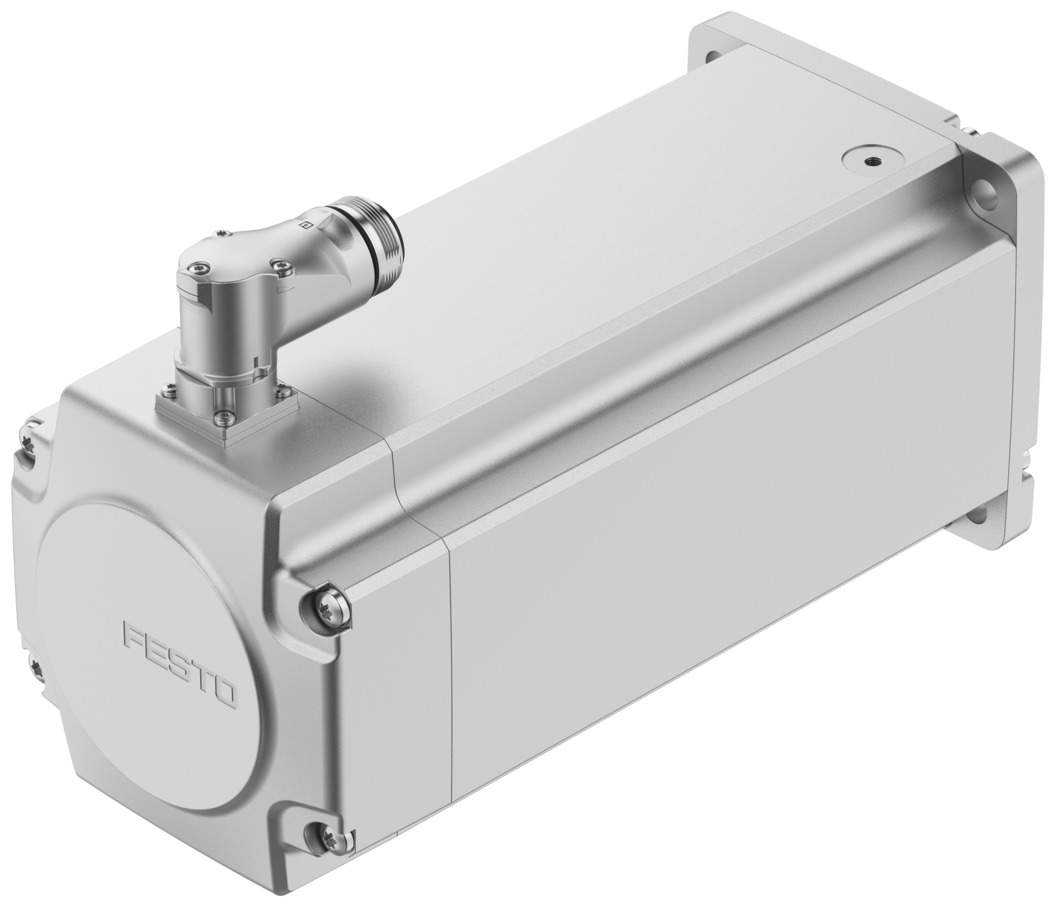

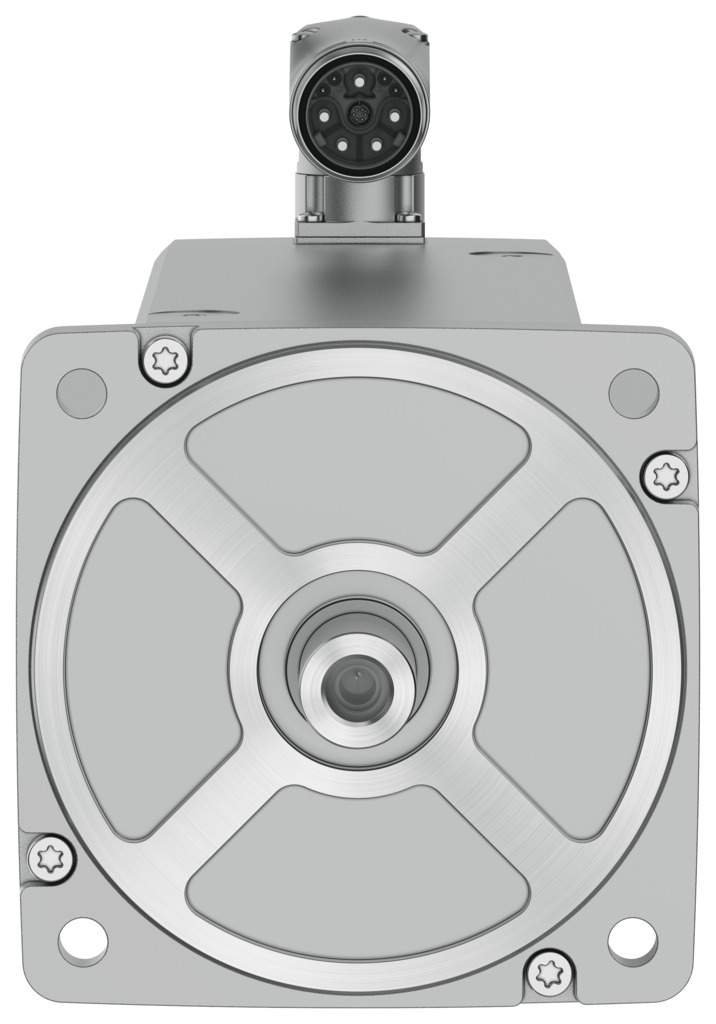

Servomotor 8629 W, 93,7 Nm Stillstandsmoment, Safety-Multiturn-Encoder EMMT-AS-190-LK-HT-R3MY - Festo 8148398

Festo ✓ Originalprodukt Neuware

82,4 Nm Nenndrehmoment und 183,3 Nm Spitzenmoment machen den EMMT-AS-190-LK-HT-R3MY zum Antrieb für dynamische Positionieraufgaben. Nennleistung 8629 W bei 1000 1/min, ausgelegt für 680 V DC. Ein Safety-Multiturn-Encoder (EnDat 22) erfasst die Rotorlage.

Netto
4.711,62 €
zzgl. MwSt.
5.606,83 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8148398
Hersteller-Nr. EMMT-AS-190-LK-HT-R3MY
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Servomotor EMMT-AS-190-LK-HT-R3MY von Festo: 8629 W Nennleistung, 82,4 Nm Nennmoment, bis 183,3 Nm im Spitzenbetrieb. Das Gesamtträgheitsmoment beträgt 145 kgcm².

Vorteile

  • Spitzendrehmoment 183,3 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 1654 1/min, Nenndrehzahl 1000 1/min
  • Safety-Multiturn-Encoder mit 4096 absolut erfassbaren Umdrehungen, keine Referenzfahrt nach dem Einschalten
  • Safety-Encoder für Sicherheitsfunktionen bis Sicherheits-Integritätslevel 3, Performance Level e, Kategorie 3
  • Rastmoment unter 1,0 % des Spitzendrehmoments, ruhiger Rundlauf auch bei kleinen Drehzahlen
  • Schutzart IP21, Umgebungstemperatur -15 bis 40 °C

Einsatz

Für elektrische Achsen, Handhabungssysteme und Rundtakttische. Der EMMT-AS-190-LK-HT-R3MY wird an einem Servoregler für 680 V DC Zwischenkreisspannung betrieben.

Technische Daten

TypEMMT-AS-190-LK-HT-R3MY
Festo-Nr.8148398
Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP21
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmoment&lt,1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Wellenausführung PassfederDIN 6885, A 10 x 8 x 45
Schnittstellencode Motor Out190B
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM40x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Elektrischer Anschluss 1, Anschlussbild00997380
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Schwingfestigkeitgemäß EN 60068-2-6
Schockfestigkeitgemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleTÜV 968/FSP 2317,01/25, UL E342973
Nennbetriebsspannung DC680 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment93,7 Nm
Nenndrehmoment82,4 Nm
Spitzendrehmoment183,3 Nm
Nenndrehzahl1000 1/min
Maximale Drehzahl1654 1/min
Maximale mechanische Drehzahl8000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor8629 W
Dauerstillstandsstrom22,8 A
Nennstrom Motor20 A
Spitzenstrom49,7 A
Motorkonstante4,12 Nm/A
Stillstandsdrehmomentkonstante4,79 Nm/A
Spannungskonstante Phase-Phase289,7 mVmin
Wicklungswiderstand Phase-Phase0,358 Ohm
Wicklungsinduktivität Phase-Phase13,8 mH
Wicklung Längsinduktivität Ld (Phase)6,95 mH
Wicklung Querinduktivität Lq (Phase)6,9 mH
Elektrische Zeitkonstante38,8 ms
Thermische Zeitkonstante80 min
Thermischer Widerstand0,3 K/W
Messflansch450 x 450 x 30 mm, Stahl
Gesamtabtriebsträgheitsmoment145 kgcm²
Produktgewicht53000 g
Zulässige axiale Wellenbelastung520 N
Zulässige radiale Wellenbelastung2620 N
RotorlagegeberSafety Encoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1331
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-65 bis 65 arcsec
SicherheitsbauteilSicherheitsbauteil
maximaler SILSicherheits-Integritätslevel 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktionen bis SIL2Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktionen bis SIL3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
maximaler PL und KategoriePerformance Level e, Kategorie 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktion bis PL d, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktion bis PL e, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
PFHd, Teilkomponente15 x 10E-9, Encoder
Gebrauchsdauer Tm, Teilkomponente20 Jahre, Rotorlagegeber
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 1
HerstellerFesto
Hersteller-Nr.EMMT-AS-190-LK-HT-R3MY
EAN4052568592387
Zolltarifnummer85015230
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungSafety-Multiturn-Encoder, ohne Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
SerieEMMT
Temperatur (max.)40
