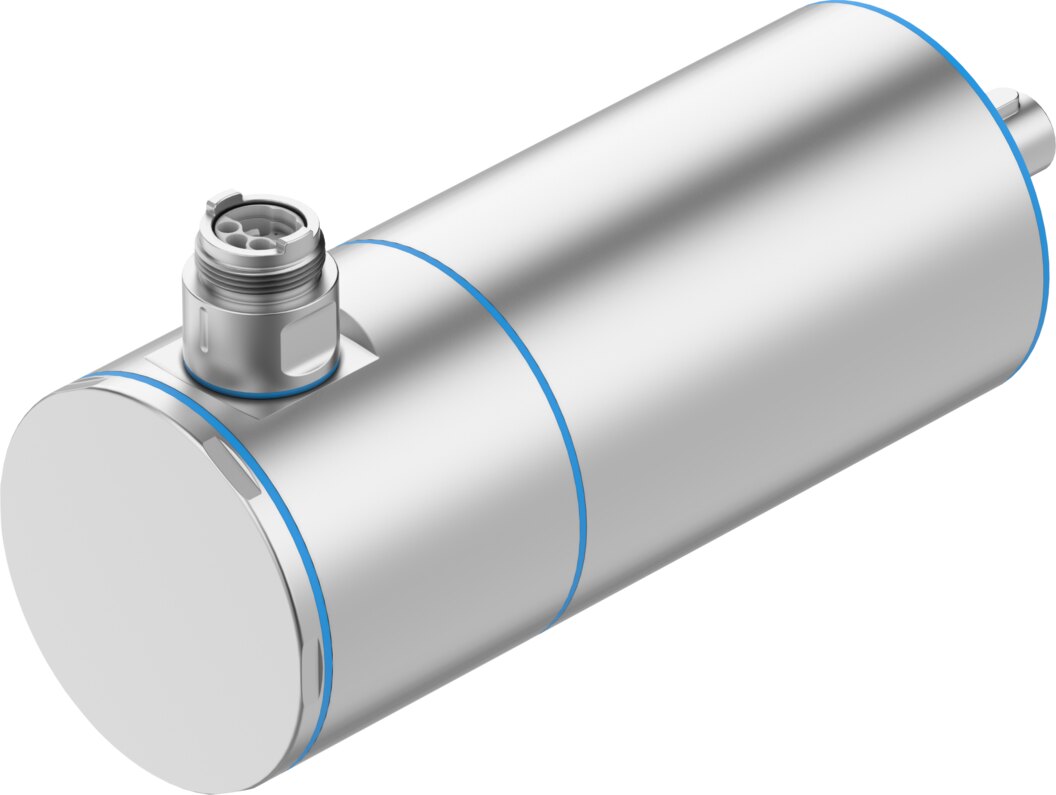

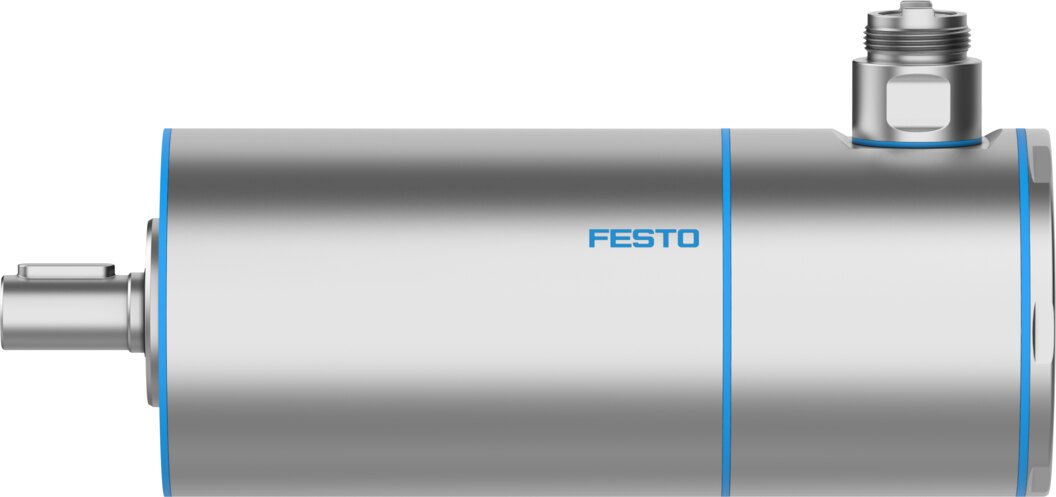

Servomotor EMMH-AS-68-HKA-HS-S1M-T - Festo 8215346
Netto
zzgl. MwSt.
3.777,06 € inkl. 19 % MwSt., zzgl. Versand
3.174,00 €
Artikel
FES-8215346
Hersteller-Nr.
EMMH-AS-68-HKA-HS-S1M-T
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Umgebungstemperatur | -30 ... 40 °C |
|---|---|
| Hinweis zur Umgebungstemperatur | bis 80 °C mit Derating von -1,5% pro Grad Celsius |
| Max. Aufstellhöhe | 3000 m |
| Hinweis zur max. Aufstellhöhe | ab 1.000 m nur mit Derating von -1,0% pro 100 m |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 0 - 100 % |
| Entspricht Norm | IEC 60034 |
| Wärmeklasse nach EN 60034-1 | F |
| Max. Wicklungstemperatur | 155 °C |
| Bemessungsklasse nach EN 60034-1 | S1 |
| Temperaturüberwachung | Digitale Motortemperaturübertragung per EnDat 2.2 |
| Motorbauform n. EN 60034-7 | IM B14, IM V18 |
| Einbaulage | beliebig |
| Schutzart | IP69K |
| Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955 | N |
| Wuchtgüte | G 2,5 |
| Rastmoment | <1,0% vom Spitzendrehmoment |
| Lebensdauer Lager bei Nennbedingungen | 20000 h |
| Schnittstellencode Motor Out | 68C |
| Elektrischer Anschluss 1, Anschlussart | Hybrid-Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M21x1 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 15 |
| Elektrischer Anschluss 1, Anschlussbild | 00997714 |
| Verschmutzungsgrad | 2 |
| Werkstoff-Hinweis | RoHS konform |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung, (ausgenommen Lasermarkierung) |
| LABS-Konformität | VDMA24364-Zone III |
| Lebensmitteltauglichkeit | Zugelassen für direkten Lebensmittelkontakt |
| Schwingfestigkeit | gemäß EN 60068-2-6 |
| Schockfestigkeit | gemäß EN 60068-2-29, 15 g/11 ms nach EN 60068-2-27 |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Zertifikat ausstellende Stelle | UL E342973 |
| Nennbetriebsspannung DC | 680 V |
| Wicklungsschaltart | Stern innen |
| Polpaarzahl | 5 |
| Stillstandsdrehmoment | 1,9 Nm |
| Nenndrehmoment | 1,15 Nm |
| Spitzendrehmoment | 5,9 Nm |
| Nenndrehzahl | 3100 1/min |
| Max. Drehzahl | 8350 1/min |
| Max. mechanische Drehzahl | 10000 1/min |
| Winkelbeschleunigung | 100000 rad/s² |
| Nennleistung Motor | 375 W |
| Dauerstillstandsstrom | 2,4 A |
| Nennstrom Motor | 1,6 A |
| Spitzenstrom | 7,5 A |
| Motorkonstante | 0,73 Nm/A |
| Stillstandsdrehmomentkonstante | 0,79 Nm/A |
| Spannungskonstante Phase-Phase | 53,6 mVmin |
| Wicklungswiderstand Phase-Phase | 4,8 Ohm |
| Wicklungsinduktivität Phase-Phase | 9,5 mH |
| Wicklung Längsinduktivität Ld (Phase) | 4,3 mH |
| Wicklung Querinduktivität Lq (Phase) | 4,8 mH |
| Elektrische Zeitkonstante | 2,2 ms |
| Thermische Zeitkonstante | 55 min |
| Thermischer Widerstand | 1,25 K/W |
| Messflansch | 300 x 300 x 30 mm, Stahl |
| Massenträgheitsmoment Rotor | 0,7 kgcm² |
| Gesamtabtriebsträgheitsmoment | 0,7 kgcm² |
| Produktgewicht | 3300 g |
| Zulässige axiale Wellenbelastung | 68 N |
| Zulässige radiale Wellenbelastung | 340 N |
| Rotorlagegeber | Encoder absolut multi turn |
| Rotorlagegeber Herstellerbezeichnung | EQI 1131 |
| Rotorlagegeber absolut erfassbare Umdrehungen | 4096 |
| Rotorlagegeber Schnittstelle | EnDat 22 |
| Rotorlagegeber Messprinzip | induktiv |
| Rotorlagegeber Betriebsspannung DC | 5 V |
| Rotorlagegeber Betriebsspannungsbereich DC | 3,6 ... 14 V |
| Rotorlagegeber Positionswerte pro Umdrehung | 524288 |
| Rotorlagegeber Auflösung | 19 bit |
| Rotorlagegeber Systemgenauigkeit Winkelmessung | -120 ... 120 arcsec |
| MTTF, Teilkomponente | 190 Jahre, Rotorlagegeber |
| Hersteller | Festo |
| Hersteller-Nr. | EMMH-AS-68-HKA-HS-S1M-T |
| EAN | 4052568787868 |
| Zolltarifnummer | 85015100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
