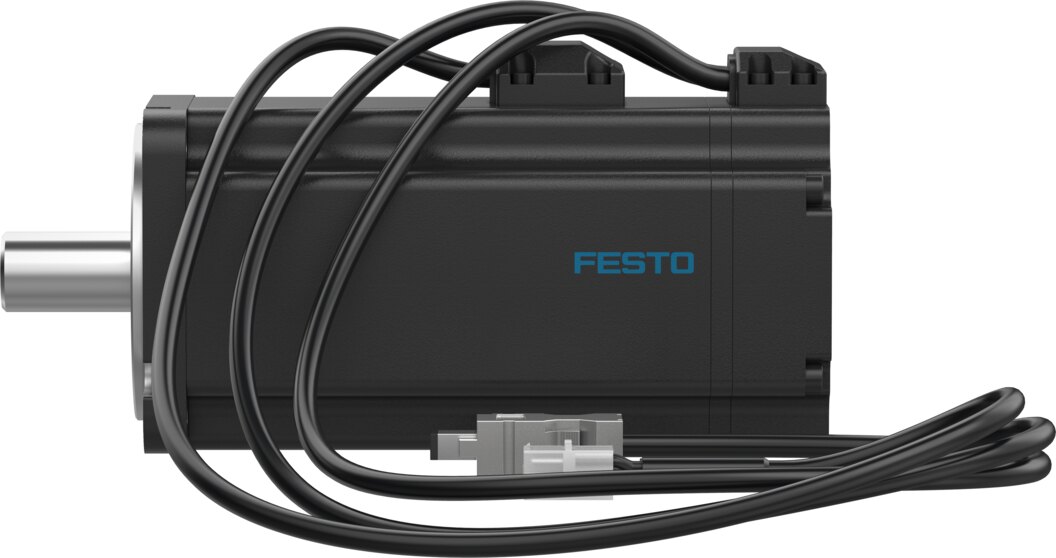

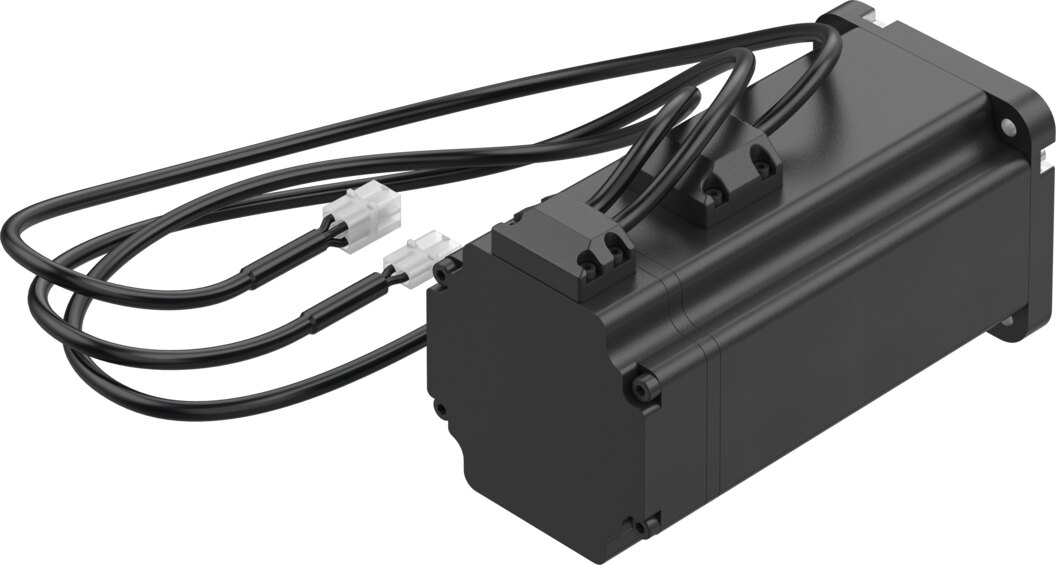

Servomotor 750 W, 2,63 Nm Stillstandsmoment, Haltebremse, Multiturn-Encoder EMMB-AS-80-07-S30MB - Festo 8097192

Festo ✓ Originalprodukt Neuware

2,39 Nm Nenndrehmoment und 7,17 Nm Spitzenmoment machen den EMMB-AS-80-07-S30MB zum Antrieb für dynamische Positionieraufgaben. Nennleistung 750 W bei 3000 1/min, ausgelegt für 300 V DC. Ein Multiturn-Absolutwertgeber (Nikon A-Format) erfasst die Rotorlage, die Haltebremse hält 3,2 Nm.

Netto
921,25 €
zzgl. MwSt.
1.096,29 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097192
Hersteller-Nr. EMMB-AS-80-07-S30MB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Servomotor EMMB-AS-80-07-S30MB von Festo: 750 W Nennleistung, 2,39 Nm Nennmoment, bis 7,17 Nm im Spitzenbetrieb. Das Gesamtträgheitsmoment beträgt 0,978 kgcm².

Vorteile

  • Spitzendrehmoment 7,17 Nm für kurze Takt- und Beschleunigungsphasen
  • Drehzahl bis 5000 1/min, Nenndrehzahl 3000 1/min
  • Multiturn-Absolutwertgeber mit 65536 absolut erfassbaren Umdrehungen, keine Referenzfahrt nach dem Einschalten
  • Haltebremse 3,2 Nm, Betriebsspannung 24 V DC
  • Schutzart IP65, Umgebungstemperatur -15 bis 40 °C

Einsatz

Der EMMB-AS-80-07-S30MB treibt Linearachsen, Spindeln und Getriebe an. Zulässig sind 335 N radiale Wellenbelastung.

Technische Daten

TypEMMB-AS-80-07-S30MB
Festo-Nr.8097192
Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 60 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 55 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per Nikon A-Format
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP65
Hinweis zur SchutzartIP40 für Motorwelle ohne Radialwellendichtring, IP54 für Motorwelle mit Radialwellendichtring, IP65 für Motorgehäuse ohne Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Lebensdauer Lager bei Nennbedingungen20000 h
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild RE
Elektrischer Anschluss 1, Anzahl Pole/Adern6
Elektrischer Anschluss 1, Anschlussbild00995792
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC300 V
Nennspannung DC300 V
WicklungsschaltartStern innen
Polpaarzahl3
Stillstandsdrehmoment2,63 Nm
Nenndrehmoment2,39 Nm
Spitzendrehmoment7,17 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl5000 1/min
Maximale mechanische Drehzahl10000 1/min
Nennleistung Motor750 W
Dauerstillstandsstrom4,2 A
Nennstrom Motor3,8 A
Spitzenstrom11,4 A
Motorkonstante0,662 Nm/A
Spannungskonstante Phase-Phase40 mVmin
Wicklungswiderstand Phase-Phase2,1 Ohm
Wicklungsinduktivität Phase-Phase10,5 mH
Elektrische Zeitkonstante5 ms
Messflansch255 x 255 x 8 mm, Aluminium
Gesamtabtriebsträgheitsmoment0,978 kgcm²
Produktgewicht3400 g
Zulässige axiale Wellenbelastung167,5 N
Zulässige radiale Wellenbelastung335 N
RotorlagegeberEncoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungMAR-MX50AHN00
Rotorlagegeber absolut erfassbare Umdrehungen65536
Rotorlagegeber SchnittstelleNikon A-Format
Rotorlagegeber Messprinzipoptisch
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 5,25 V
Rotorlagegeber Positionswerte pro Umdrehung1048576
Rotorlagegeber Auflösung20 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
Haltemoment Bremse3,2 Nm
Betriebsspannung DC Bremse24 V
Leistungsaufnahme Bremse11,5 W
EnergieeffizienzENEFF (CN) / Class 2
HerstellerFesto
Hersteller-Nr.EMMB-AS-80-07-S30MB
EAN4052568459192
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungMultiturn-Absolutwertgeber, mit Haltebremse
NormDIN EN 60034-1, DIN EN 60034-7, DIN EN 60034
Betriebsspannung300 V DC
Temperatur (max.)40
