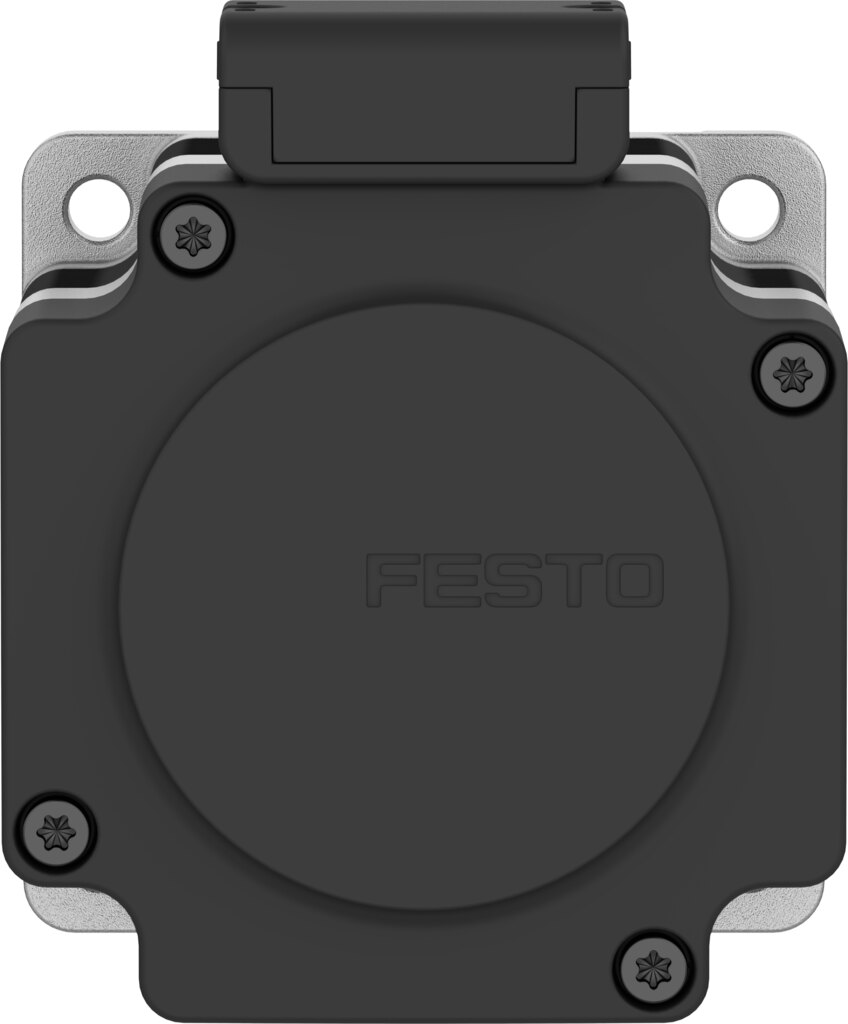

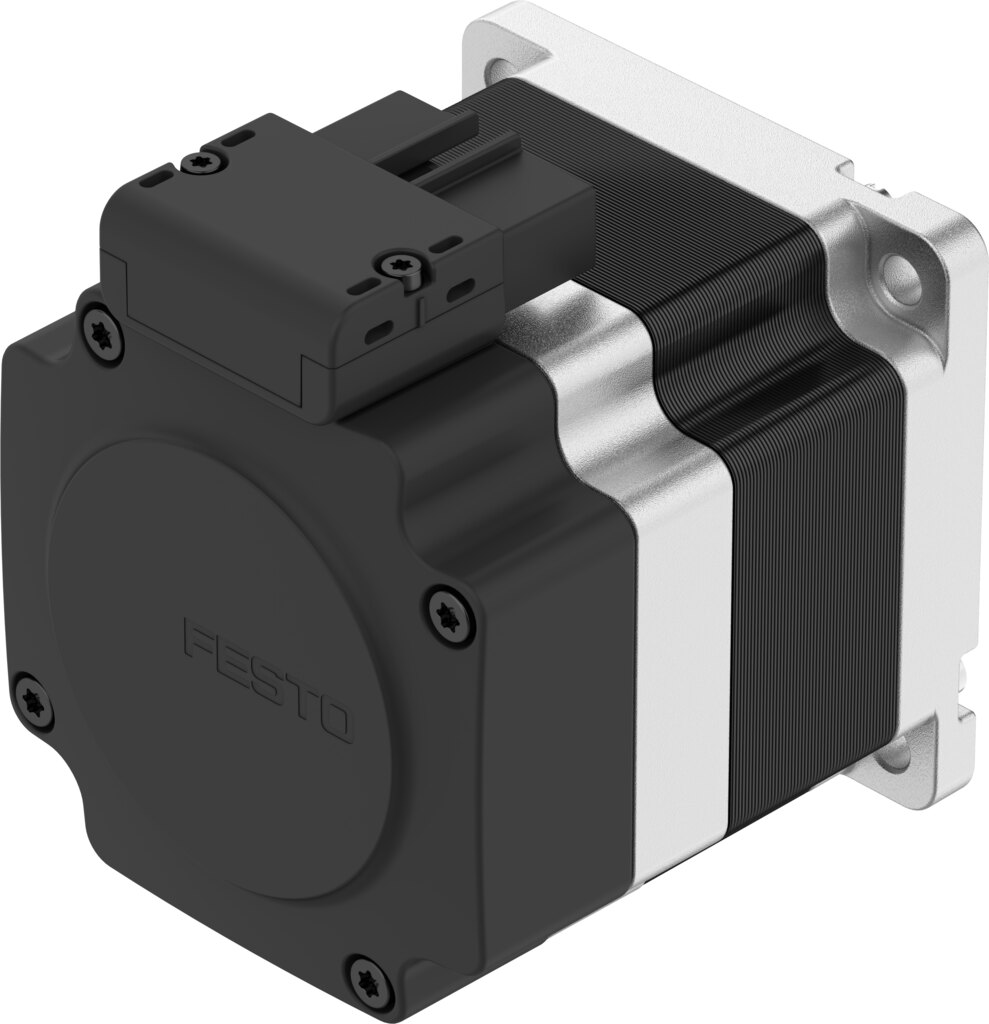

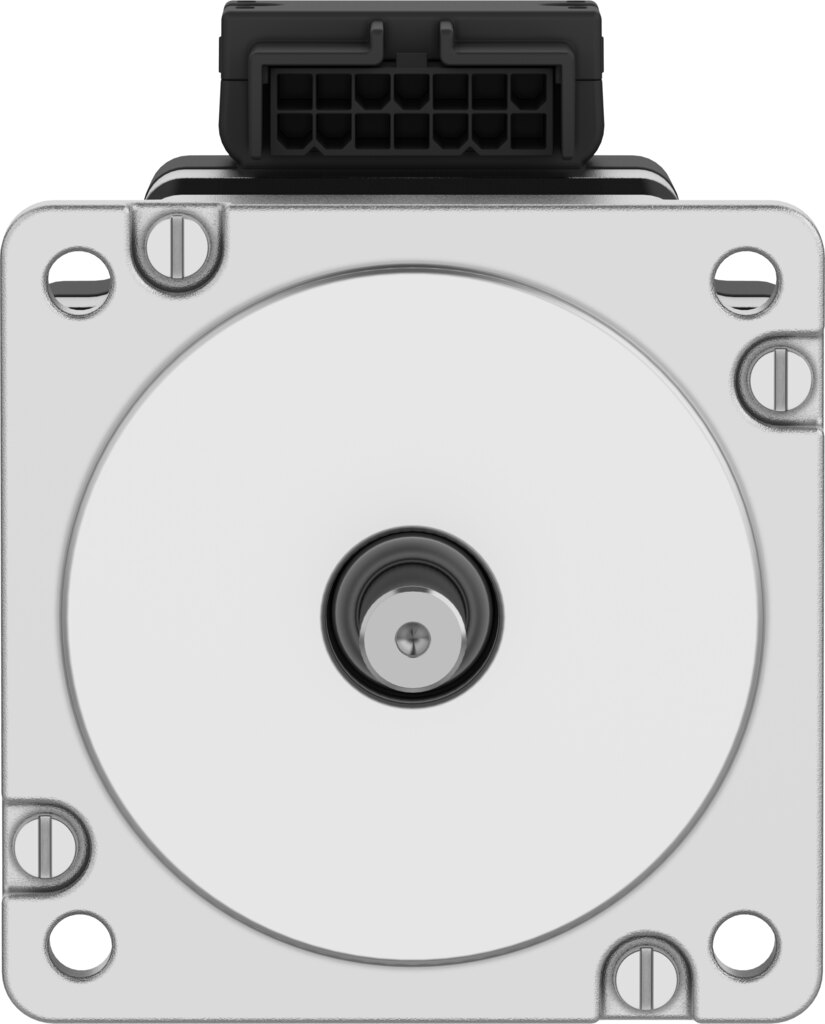

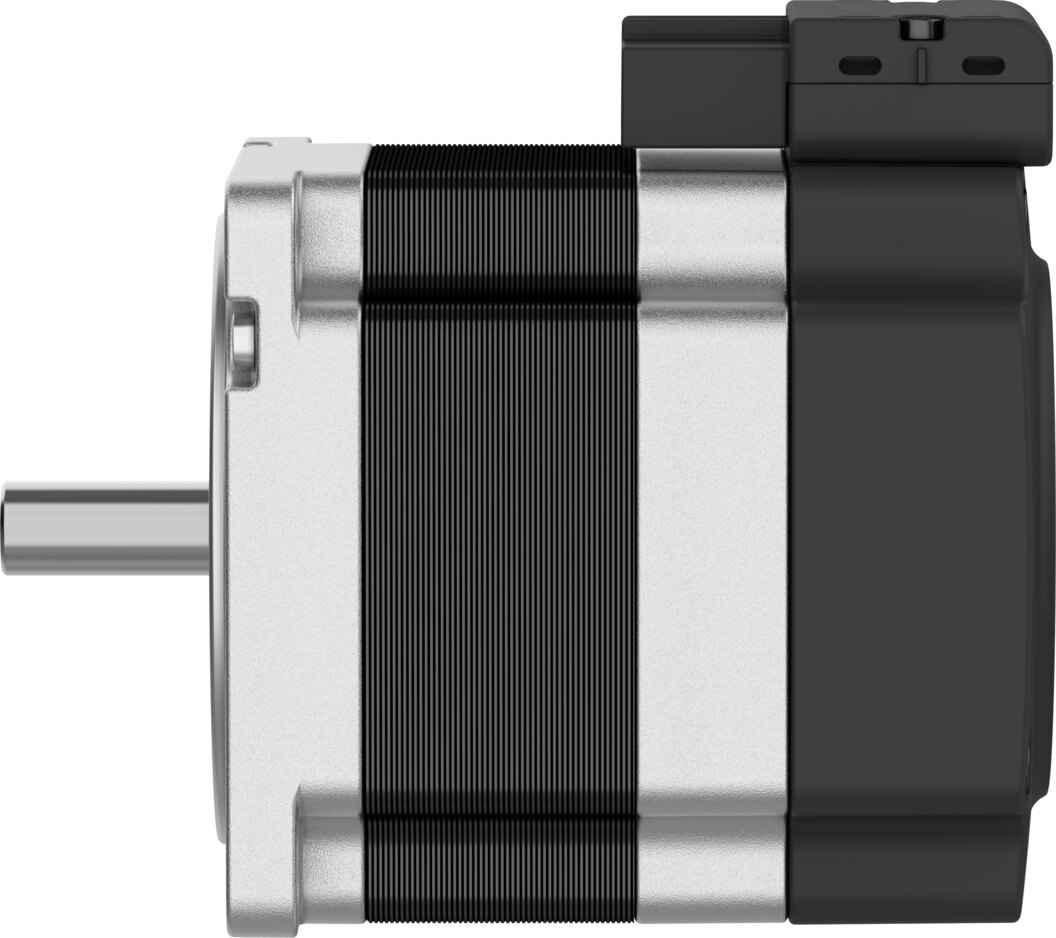

Schrittmotor 48 V, 2,4 Nm Haltemoment, Singleturn-Absolutwertgeber EMMB-ST-87-S-SS - Festo 8156150

Festo ✓ Originalprodukt Neuware

Der Schrittmotor EMMB-ST-87-S-SS stellt 1,7 Nm Nennmoment bei 800 1/min bereit und erreicht kurzzeitig 2,7 Nm. Die Rotorlage erfasst ein Singleturn-Absolutwertgeber mit 16 bit Auflösung. Schutzart IP20. Angeschlossen wird er über einen Hybrid-Stecker mit Anschlussbild L10 mit 14 Polen.

Netto
329,42 €
zzgl. MwSt.
392,01 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156150
Hersteller-Nr. EMMB-ST-87-S-SS
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Schrittmotor EMMB-ST-87-S-SS von Festo ist für 48 V ausgelegt und liefert 1,7 Nm Nenndrehmoment bei 800 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 2,7 Nm bei 1,7 Nm Nennmoment
  • Singleturn-Absolutwertgeber: BiSS-C, 16 bit
  • Anschluss: Hybrid-Stecker mit Anschlussbild L10, 14-polig
  • Schrittwinkel: 1,8° im Vollschritt
  • Massenträgheit: 1 kgcm² Gesamtabtriebsträgheitsmoment

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 87A. Wärmeklasse B nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 1,7 Nm.

Technische Daten

Umgebungstemperatur-15 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeitnicht kondensierend
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1B
Maximale Wicklungstemperatur130 °C
Bemessungsklasse nach EN 60034-1S1
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP20
Hinweis zur SchutzartIP40 Motorwelle
Schnittstellencode Motor Out87A
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild L10
Elektrischer Anschluss 1, Anzahl Pole/Adern14
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC48 V
Polpaarzahl50
Haltemoment Motor2,4 Nm
Nenndrehmoment1,7 Nm
Spitzendrehmoment2,7 Nm
Nenndrehzahl800 1/min
Maximale Drehzahl2200 1/min
Maximale mechanische Drehzahl7000 1/min
Schrittwinkel bei Vollschritt1,8 deg
Schrittwinkeltoleranz±5 %
Nennleistung Motor142 W
Dauerstillstandsstrom9,5 A
Nennstrom Motor6,9 A
Spitzenstrom12 A
Motorkonstante0,24 Nm/A
Spannungskonstante Phase15,4 mVmin
Wicklungswiderstand Phase0,13 Ohm
Wicklungsinduktivität Phase je Einzelphase (unverkettet)0,35 mH
Wicklung Längsinduktivität Ld (Phase)0,56 mH
Wicklung Querinduktivität Lq (Phase)0,35 mH
Elektrische Zeitkonstante1,75 ms
Thermische Zeitkonstante37 min
Thermischer Widerstand0,91 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment1 kgcm²
Produktgewicht1890 g
Zulässige axiale Wellenbelastung60 N
Zulässige radiale Wellenbelastung220 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungFesto iC-MHM
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleBiSS-C
Rotorlagegeber Messprinzipmagnetisch
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC4,75 bis 5,25 V
Rotorlagegeber Sinus-/Cosinusperioden pro Umdrehung2
Rotorlagegeber Positionswerte pro Umdrehung65536
Rotorlagegeber Auflösung16 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-540 bis 540 arcsec
MTTF, Teilkomponente106 Jahre, Rotorlagegeber
Gewicht2,6 kg
HerstellerFesto
Hersteller-Nr.EMMB-ST-87-S-SS
EAN4052568639389
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung48 V DC
Temperatur (max.)40
