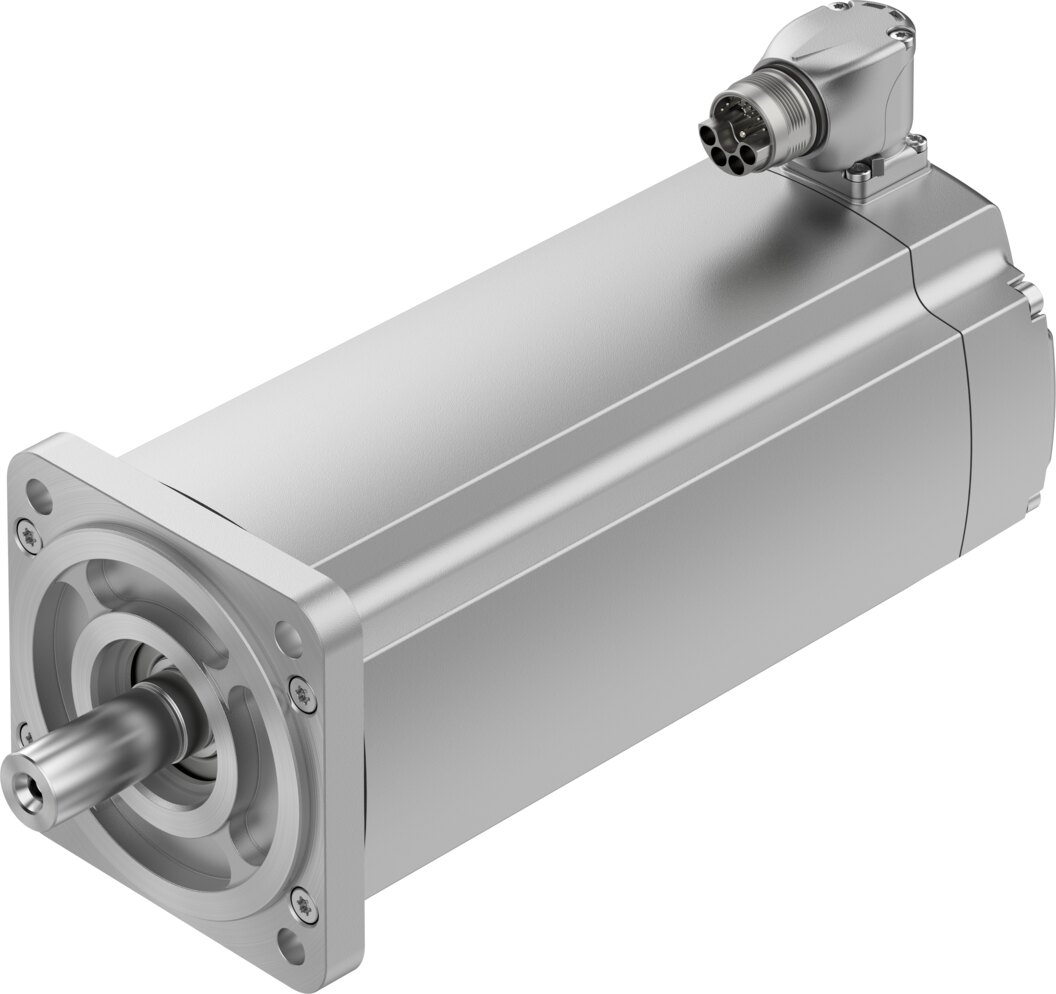

Servomotor 565 V, 4,3 Nm Stillstandsmoment, Multiturn-Sicherheitsgeber, Haltebremse EMMT-AS-80-H-HS-RMYB - Festo 8185114

Festo ✓ Originalprodukt Neuware

Servomotor EMMT-AS-80-H-HS-RMYB für 565 V Zwischenkreisspannung mit 4,3 Nm Stillstandsmoment und bis zu 13,5 Nm Spitzenmoment. Für die Lageregelung sorgt ein integrierter Multiturn-Sicherheitsgeber mit EnDat 22. Die integrierte 24-V-Haltebremse hält 7 Nm im Stillstand.

Netto
1.350,34 €
zzgl. MwSt.
1.606,90 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8185114
Hersteller-Nr. EMMT-AS-80-H-HS-RMYB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Positionierantriebe an 565 V bietet der Servomotor EMMT-AS-80-H-HS-RMYB 3,4 Nm Dauer-Nennmoment und Spitzen bis 13,5 Nm.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 13,5 Nm bei 3,4 Nm Nennmoment
  • Multiturn-Sicherheitsgeber: EnDat 22, 19 bit, 4096 Umdrehungen absolut erfassbar
  • Haltebremse: 7 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M23x1, 15-polig
  • Schutzart: IP40 an der Welle, IP67 für Gehäuse und Anschlusstechnik
  • Funktionale Sicherheit: SIL 3 und PL e, Kategorie 3 (siehe Anwenderdokumentation)

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 80P. Wärmeklasse F nach EN 60034-1 und Bemessungsklasse S1 erlauben Dauerbetrieb mit 3,4 Nm.

Technische Daten

Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80 °C mit Derating von -1,5% pro Grad Celsius
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out80P
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, TÜV, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleTÜV 968/INS 464,00/24, UL E342973
Nennbetriebsspannung DC565 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment4,3 Nm
Nenndrehmoment3,4 Nm
Spitzendrehmoment13,5 Nm
Nenndrehzahl3000 1/min
Maximale Drehzahl6500 1/min
Maximale mechanische Drehzahl14000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor1070 W
Dauerstillstandsstrom4,8 A
Nennstrom Motor3,8 A
Spitzenstrom21,7 A
Motorkonstante0,9 Nm/A
Stillstandsdrehmomentkonstante1 Nm/A
Spannungskonstante Phase-Phase61,4 mVmin
Wicklungswiderstand Phase-Phase2,21 Ohm
Wicklungsinduktivität Phase-Phase10,7 mH
Wicklung Längsinduktivität Ld (Phase)6,6 mH
Wicklung Querinduktivität Lq (Phase)8 mH
Elektrische Zeitkonstante7,2 ms
Thermische Zeitkonstante51 min
Thermischer Widerstand0,65 K/W
Messflansch250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment2,43 kgcm²
Produktgewicht4750 g
Zulässige axiale Wellenbelastung120 N
Zulässige radiale Wellenbelastung620 N
RotorlagegeberSafety Encoder absolut multi turn
Rotorlagegeber HerstellerbezeichnungEQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen4096
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
Haltemoment Bremse7 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,63 A
Leistungsaufnahme Bremse15 W
Spulenwiderstand Bremse38,4 Ohm
Spuleninduktivität Bremse900 mH
Trennzeit Bremse45 ms
Schließzeit Bremse30 ms
Ansprechverzug DC Bremse4 ms
Maximale Leerlaufdrehzahl Bremse10000 1/min
Maximale Reibarbeit je Bremsvorgang12000 J
Anzahl Notstopps pro Stunde1
Gesamte Reibarbeit Bremse2400 kJ
Massenträgheitsmoment Bremse0,459 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
SicherheitsbauteilSicherheitsbauteil
maximaler SILSicherheits-Integritätslevel 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktionen bis SIL2Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktionen bis SIL3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
maximaler PL und KategoriePerformance Level e, Kategorie 3, siehe Anwenderdokumentation
Sicherheits-Teilfunktion bis PL d, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten
Sicherheits-Teilfunktion bis PL e, Kategorie 3Sichere Erfassung und Übertragung von Single-Turn-Positionsdaten, nur mit Zusatzsoftwarefunktion im Antriebsregler
PFHd, Teilkomponente15 x 10 × 10⁻⁹, Encoder
Gebrauchsdauer Tm, Teilkomponente20 Jahre, Rotorlagegeber
EnergieeffizienzENEFF (CN) / Class 2
Gewicht5 kg
HerstellerFesto
Hersteller-Nr.EMMT-AS-80-H-HS-RMYB
EAN4052568652296
Zolltarifnummer85015220
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung565 V DC
SerieEMMT
Temperatur (max.)40
