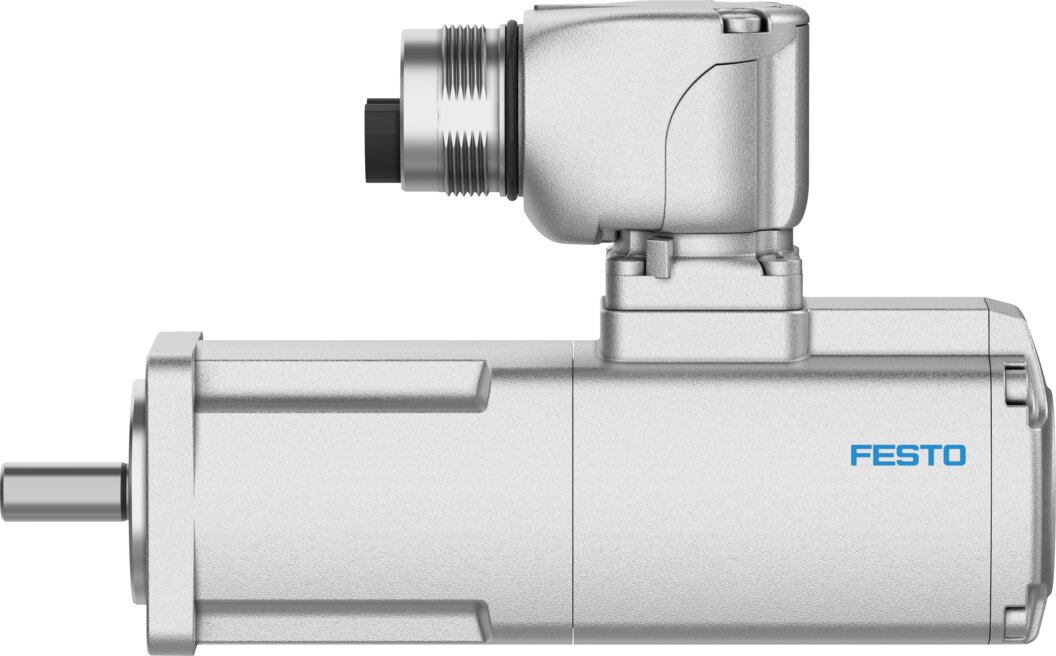

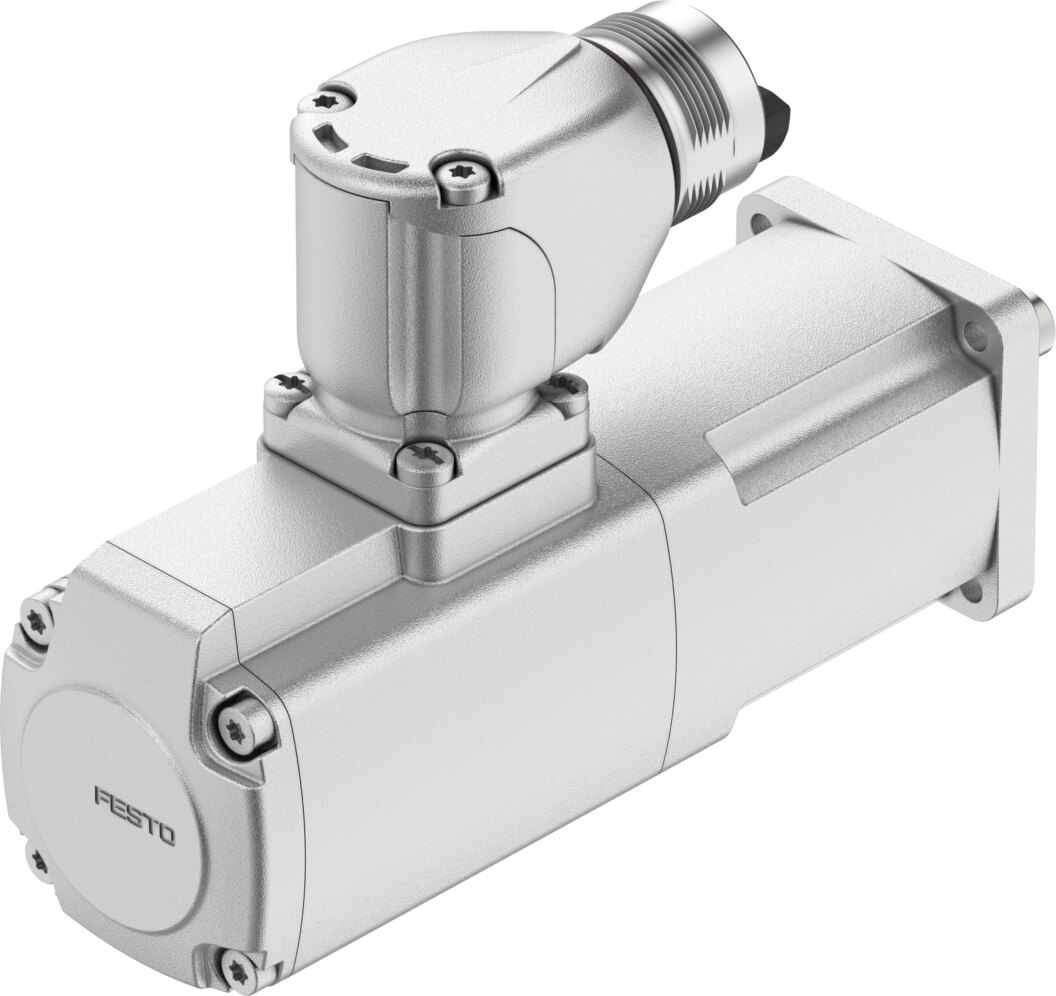

Servomotor 325 V, 0,24 Nm Stillstandsmoment, Singleturn-Absolutwertgeber, Haltebremse EMMT-AS-40-S-LS-R2SB - Festo 8171414

Festo ✓ Originalprodukt Neuware

Servomotor EMMT-AS-40-S-LS-R2SB für 325 V Zwischenkreisspannung mit 0,24 Nm Stillstandsmoment und bis zu 0,83 Nm Spitzenmoment. Die Rotorlage erfasst ein Singleturn-Absolutwertgeber mit 19 bit Auflösung. Die integrierte 24-V-Haltebremse hält 0,45 Nm im Stillstand.

Netto
733,30 €
zzgl. MwSt.
872,63 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8171414
Hersteller-Nr. EMMT-AS-40-S-LS-R2SB
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Servomotor EMMT-AS-40-S-LS-R2SB von Festo ist für 325 V ausgelegt und liefert 0,21 Nm Nenndrehmoment bei 7000 1/min.

Vorteile

  • Reserve für Beschleunigung: Spitzendrehmoment 0,83 Nm bei 0,21 Nm Nennmoment
  • Singleturn-Absolutwertgeber: EnDat 22, 19 bit
  • Haltebremse: 0,45 Nm Haltemoment, Betriebsspannung 24 V DC
  • Anschluss: Hybrid-Stecker M23x1, 15-polig
  • Schutzart: IP40 an der Welle, IP67 für Gehäuse und Anschlusstechnik
  • Lagerlebensdauer: 20000 h bei Nennbedingungen

Einsatz

Der Motor passt zu Linear- und Drehachsen mit Schnittstellencode 40P.

Technische Daten

Umgebungstemperatur-40 bis 40 °C
Hinweis zur Umgebungstemperaturbis 80°C mit Derating -2%/°C
Maximale Aufstellhöhe4000 m
Hinweis zur maximalen Aufstellhöheab 1.000 m nur mit Derating von -1,0% pro 100 m
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit0 - 90 %
Entspricht NormIEC 60034
Wärmeklasse nach EN 60034-1F
Maximale Wicklungstemperatur155 °C
Bemessungsklasse nach EN 60034-1S1
TemperaturüberwachungDigitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7IM V1, IM V3
Einbaulagebeliebig
SchutzartIP40
Hinweis zur SchutzartIP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955N
WuchtgüteG 2,5
Rastmomentunter 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen20000 h
Schnittstellencode Motor Out40P
Elektrischer Anschluss 1, AnschlussartHybrid-Stecker
Elektrischer Anschluss 1, AnschlusstechnikM23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern15
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
ZulassungRCM Mark, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL E342973
Nennbetriebsspannung DC325 V
WicklungsschaltartStern innen
Polpaarzahl5
Stillstandsdrehmoment0,24 Nm
Nenndrehmoment0,21 Nm
Spitzendrehmoment0,83 Nm
Nenndrehzahl7000 1/min
Maximale Drehzahl15600 1/min
Maximale mechanische Drehzahl15000 1/min
Winkelbeschleunigung100000 rad/s²
Nennleistung Motor154 W
Dauerstillstandsstrom1,3 A
Nennstrom Motor1,2 A
Spitzenstrom5,4 A
Motorkonstante0,175 Nm/A
Stillstandsdrehmomentkonstante0,24 Nm/A
Spannungskonstante Phase-Phase14,6 mVmin
Wicklungswiderstand Phase-Phase13,1 Ohm
Wicklungsinduktivität Phase-Phase13,9 mH
Wicklung Längsinduktivität Ld (Phase)5,3 mH
Wicklung Querinduktivität Lq (Phase)6,9 mH
Elektrische Zeitkonstante1,06 ms
Thermische Zeitkonstante4,6 min
Thermischer Widerstand1,58 K/W
Messflansch200 x 200 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment0,045 kgcm²
Produktgewicht600 g
Zulässige axiale Wellenbelastung30 N
Zulässige radiale Wellenbelastung150 N
RotorlagegeberEncoder absolut single turn
Rotorlagegeber HerstellerbezeichnungECI 1119
Rotorlagegeber absolut erfassbare Umdrehungen1
Rotorlagegeber SchnittstelleEnDat 22
Rotorlagegeber Messprinzipinduktiv
Rotorlagegeber Betriebsspannung DC5 V
Rotorlagegeber Betriebsspannungsbereich DC3,6 bis 14 V
Rotorlagegeber Positionswerte pro Umdrehung524288
Rotorlagegeber Auflösung19 bit
Rotorlagegeber Systemgenauigkeit Winkelmessung-120 bis 120 arcsec
Haltemoment Bremse0,45 Nm
Betriebsspannung DC Bremse24 V
Stromaufnahme Bremse0,34 A
Leistungsaufnahme Bremse8,2 W
Spulenwiderstand Bremse70,9 Ohm
Spuleninduktivität Bremse146 mH
Trennzeit Bremse28 ms
Schließzeit Bremse41 ms
Ansprechverzug DC Bremse8 ms
Maximale Leerlaufdrehzahl Bremse12000 1/min
Maximale Reibarbeit je Bremsvorgang1500 J
Anzahl Notstopps pro Stunde1
Gesamte Reibarbeit Bremse1,5 kJ
Massenträgheitsmoment Bremse0,0058 kgcm²
Schaltspiele Haltebremse10 Millionen Leerbetätigungen (ohne Reibarbeit)
MTTF, Teilkomponente190 Jahre, Rotorlagegeber
HerstellerFesto
Hersteller-Nr.EMMT-AS-40-S-LS-R2SB
EAN4052568943318
Zolltarifnummer85015100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung325 V DC
SerieEMMT
Temperatur (max.)40
