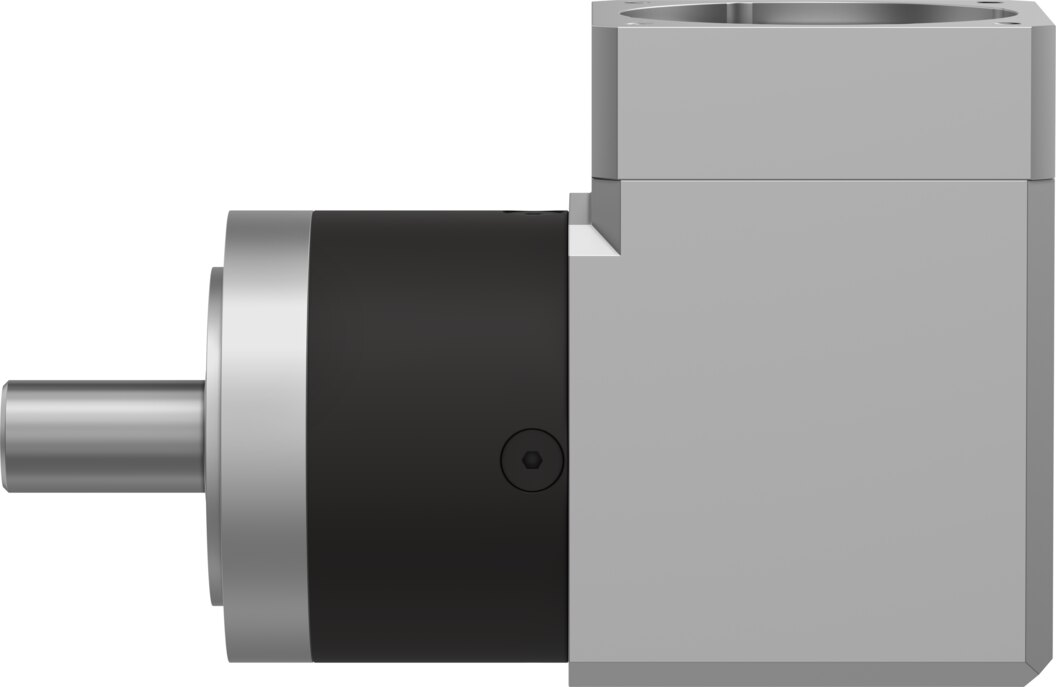

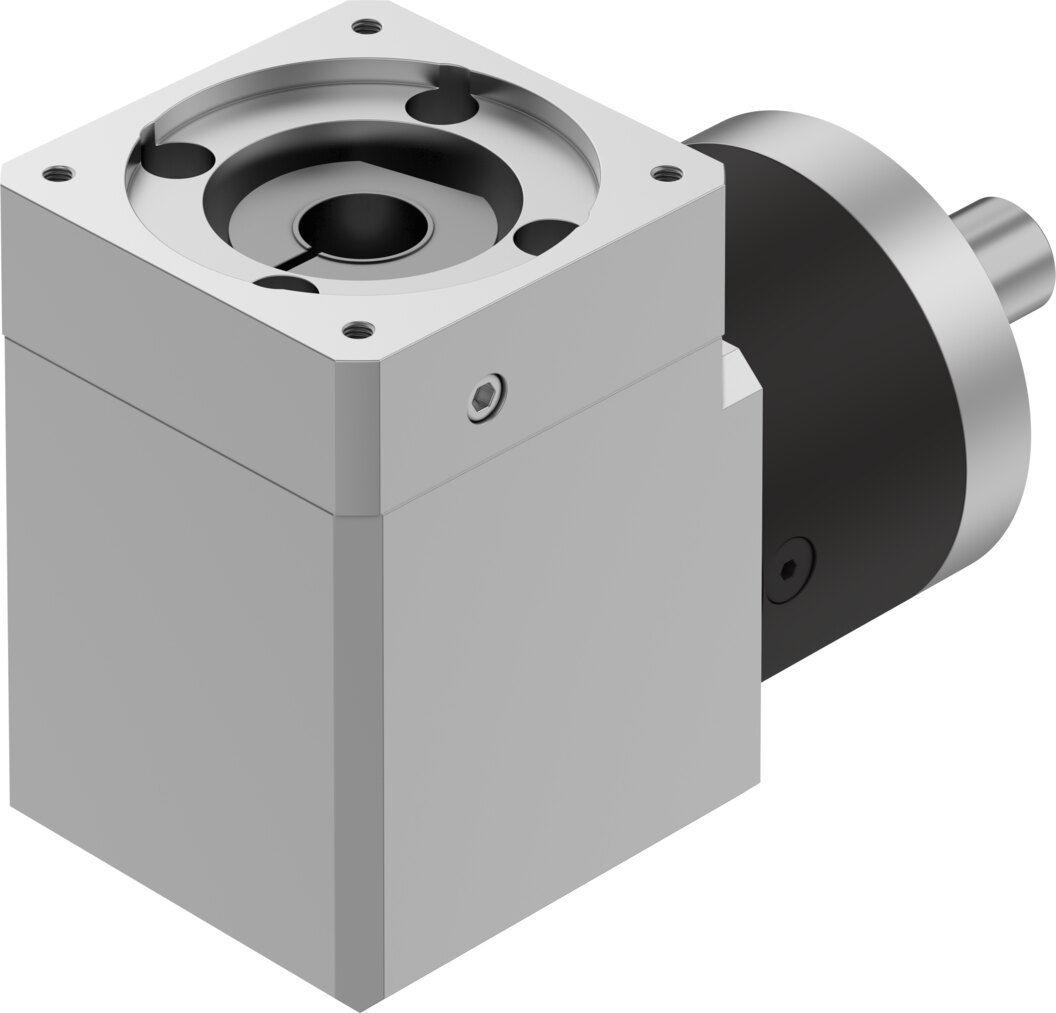

Winkelgetriebe 8:1, 50 Nm Dauerabtriebsmoment, Flansch 80 mm, Motor 80 mm EMGA-80-A-G8-80P - Festo 8141744
Das Winkelgetriebe EMGA-80-A-G8-80P untersetzt die Motordrehzahl im Verhältnis 8:1 und überträgt dauerhaft 50 Nm. Verdrehspiel 0,22°, Wirkungsgrad bis 94 %. Motorseitig Flansch 80 mm mit Schnittstelle 80P, abtriebsseitig 80 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das EMGA-80-A-G8-80P von Festo ist ein Winkelgetriebe mit 8:1 Übersetzung und 80 Nm maximalem Abtriebsmoment.
Vorteile
- Übersetzung 8:1, Dauerabtriebsmoment 50 Nm
- Max. Abtriebsdrehmoment 80 Nm für Anfahr- und Bremsvorgänge
- Verdrehspiel 0,22° für reproduzierbare Positionen
- Wirkungsgrad bis 94 %
- Verdrehsteifigkeit 4,2 Nm/arcmin
- Antriebsdrehzahl bis 7000 1/min
Einsatz
Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 80 mm und Schnittstelle 80P mit dem Motor abgleichen.
Technische Daten
| Typ | EMGA-80-A-G8-80P |
|---|---|
| Festo-Nr. | 8141744 |
| Gewicht | 3,9 kg |
| Flanschgröße Getriebe | 80 mm |
| Flanschgröße Motor | 80 mm |
| Verdrehspiel | 0,22° |
| Getriebeart | Winkelgetriebe |
| Getriebeübersetzung | 8:1 |
| Maximale Antriebsdrehzahl | 7000 1/min |
| Betriebstemperatur Getriebe | -25 bis 90 °C |
| LABS-Konformität | VDMA24364-B2-L |
| Schutzart | IP54 |
| Dauerabtriebsdrehmoment | 50 Nm |
| Massenträgheitsmoment Getriebe | 0,934 kgcm² |
| Maximales Abtriebsdrehmoment | 80 Nm |
| Maximaler Wirkungsgrad | 94 % |
| Verdrehsteifigkeit | 4,2 Nm/arcmin |
| Produktgewicht | 4400 g |
| Zulässige axiale Wellenbelastung | 1000 N |
| Zulässige radiale Wellenbelastung | 750 N |
| Schnittstelle Getriebe Abtrieb | 80G |
| Schnittstelle Getriebe Antrieb | 80P |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EMGA-80-A-G8-80P |
| EAN | 4052568565237 |
| Zolltarifnummer | 84834090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Winkelgetriebe 8:1 |
| Serie | EMGA |
| Temperatur (max.) | 90 |
