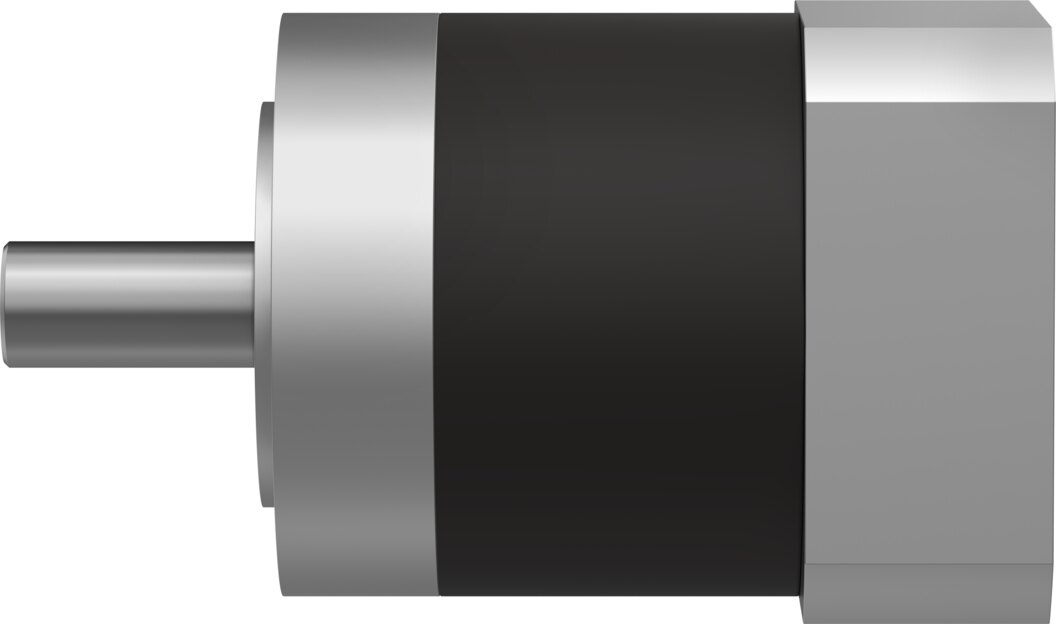

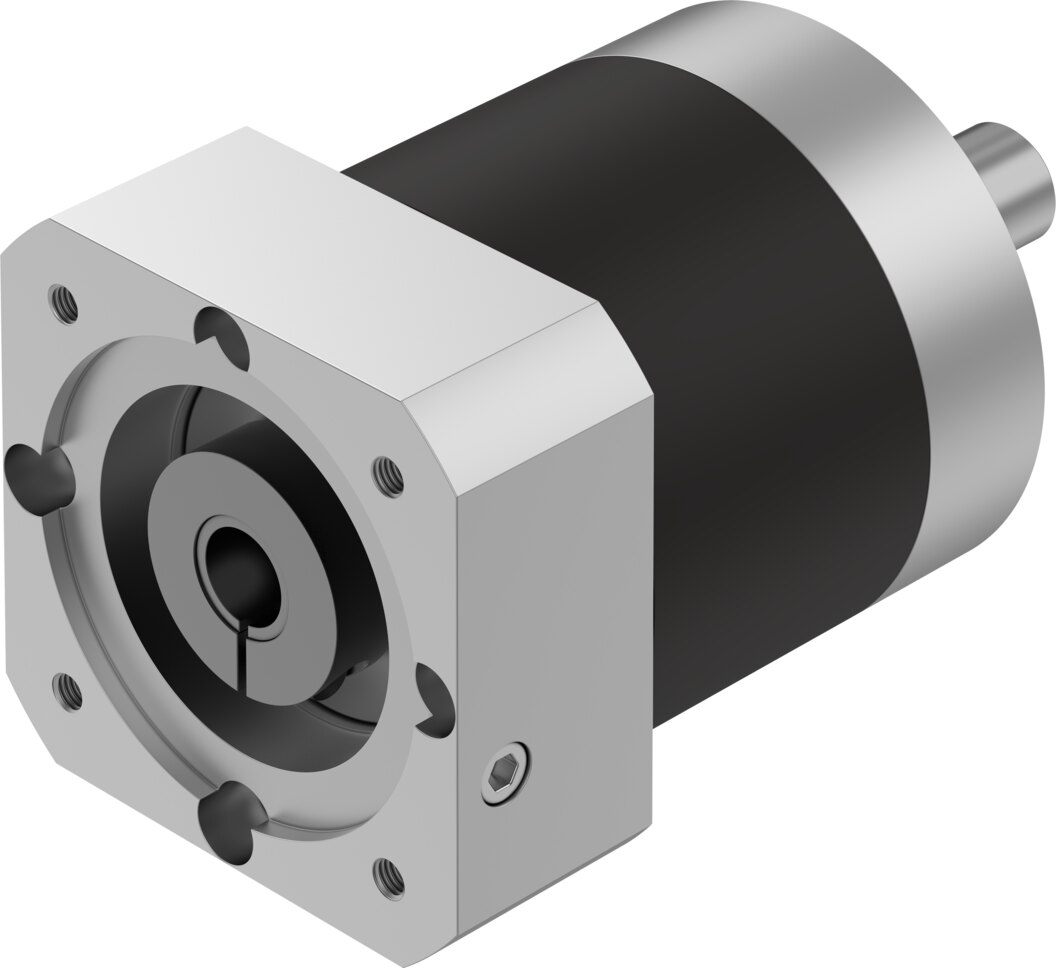

Planetengetriebe 12:1, 260 Nm Dauerabtriebsmoment, Flansch 120 mm, Motor 100 mm EMGA-120-P-G12-SAS-100 - Festo 8141754

Festo ✓ Originalprodukt Neuware

260 Nm Dauerabtriebsmoment, kurzzeitig 416 Nm: das Planetengetriebe EMGA-120-P-G12-SAS-100 verstärkt das Motormoment im Verhältnis 12:1. Verdrehspiel 0,15°, Wirkungsgrad bis 96 %. Motorseitig Flansch 100 mm mit Schnittstelle 100A, abtriebsseitig 120 mm.

Netto
1.346,54 €
zzgl. MwSt.
1.602,38 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8141754
Hersteller-Nr. EMGA-120-P-G12-SAS-100
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

260 Nm dauerhaft am Abtrieb bei 12:1 Übersetzung: das Festo Planetengetriebe EMGA-120-P-G12-SAS-100 setzt zwischen Motor und Achse an.

Vorteile

  • Übersetzung 12:1, Dauerabtriebsmoment 260 Nm
  • Max. Abtriebsdrehmoment 416 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,15° für reproduzierbare Positionen
  • Wirkungsgrad bis 96 %
  • Verdrehsteifigkeit 22 Nm/arcmin
  • Antriebsdrehzahl bis 6500 1/min

Einsatz

Eingesetzt zwischen Motor und Achse, etwa an Zahnriemenachsen und Drehmodulen. Vor dem Anbau Flansch 100 mm und Wellenbelastung des EMGA-120-P-G12-SAS-100 prüfen.

Technische Daten

TypEMGA-120-P-G12-SAS-100
Festo-Nr.8141754
Gewicht8 kg
Flanschgröße Getriebe120 mm
Flanschgröße Motor100 mm
Verdrehspiel0,15°
GetriebeartPlanetengetriebe
Getriebeübersetzung12:1
Maximale Antriebsdrehzahl6500 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment260 Nm
Massenträgheitsmoment Getriebe2,224 kgcm²
Maximales Abtriebsdrehmoment416 Nm
Maximaler Wirkungsgrad96 %
Verdrehsteifigkeit22 Nm/arcmin
Produktgewicht8000 g
Zulässige axiale Wellenbelastung2500 N
Zulässige radiale Wellenbelastung1750 N
Schnittstelle Getriebe Abtrieb120G
Schnittstelle Getriebe Antrieb100A
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-120-P-G12-SAS-100
EAN4052568565336
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungPlanetengetriebe 12:1
SerieEMGA
Temperatur (max.)90
