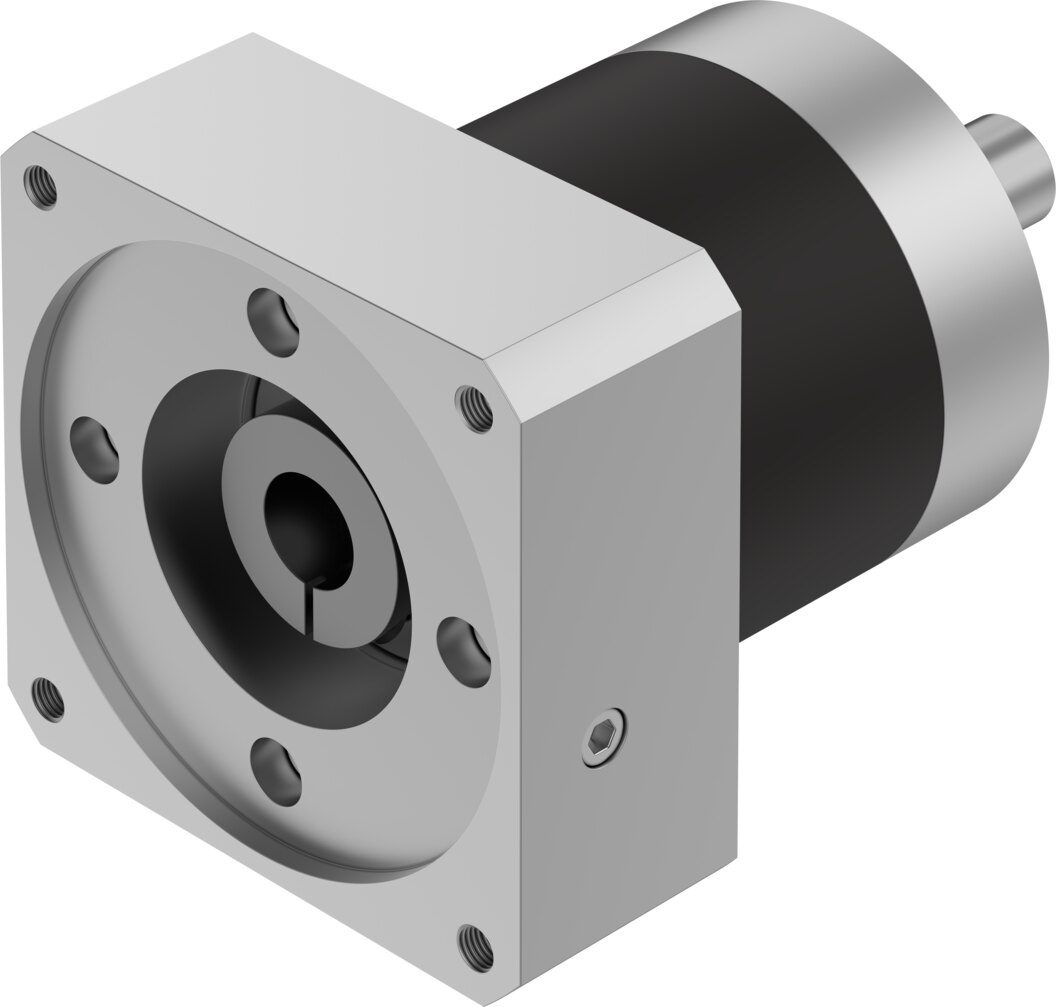

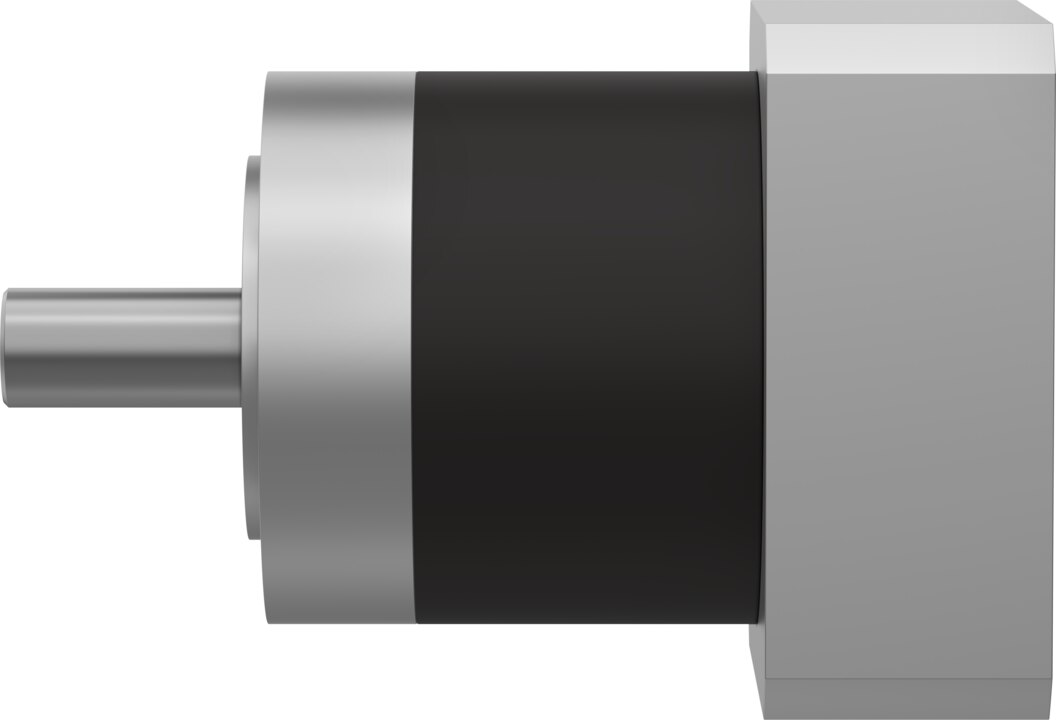

Planetengetriebe 20:1, 260 Nm Dauerabtriebsmoment, Flansch 120 mm, Motor 140 mm EMGA-120-P-G20-SAS-140 - Festo 8141761
Mit 20:1 Übersetzung und 260 Nm Dauerabtriebsmoment passt das Festo EMGA-120-P-G20-SAS-140 die Motorleistung an die Last an. Verdrehspiel 0,15°, Wirkungsgrad bis 96 %. Motorseitig Flansch 140 mm mit Schnittstelle 140A, abtriebsseitig 120 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das EMGA-120-P-G20-SAS-140 von Festo ist ein Planetengetriebe mit 20:1 Übersetzung und 520 Nm maximalem Abtriebsmoment.
Vorteile
- Übersetzung 20:1, Dauerabtriebsmoment 260 Nm
- Max. Abtriebsdrehmoment 520 Nm für Anfahr- und Bremsvorgänge
- Verdrehspiel 0,15° für reproduzierbare Positionen
- Wirkungsgrad bis 96 %
- Verdrehsteifigkeit 22 Nm/arcmin
- Antriebsdrehzahl bis 6500 1/min
Einsatz
Für Servo- und Schrittmotoren an elektrischen Achsen, wenn mehr Moment oder eine bessere Anpassung der Massenträgheit gebraucht wird. Motorflansch 140 mm, Schnittstelle 140A.
Technische Daten
| Typ | EMGA-120-P-G20-SAS-140 |
|---|---|
| Festo-Nr. | 8141761 |
| Gewicht | 9 kg |
| Flanschgröße Getriebe | 120 mm |
| Flanschgröße Motor | 140 mm |
| Verdrehspiel | 0,15° |
| Getriebeart | Planetengetriebe |
| Getriebeübersetzung | 20:1 |
| Maximale Antriebsdrehzahl | 6500 1/min |
| Betriebstemperatur Getriebe | -25 bis 90 °C |
| LABS-Konformität | VDMA24364-B2-L |
| Schutzart | IP54 |
| Dauerabtriebsdrehmoment | 260 Nm |
| Massenträgheitsmoment Getriebe | 1,573 kgcm² |
| Maximales Abtriebsdrehmoment | 520 Nm |
| Maximaler Wirkungsgrad | 96 % |
| Verdrehsteifigkeit | 22 Nm/arcmin |
| Produktgewicht | 9000 g |
| Schnittstelle Getriebe Abtrieb | 120G |
| Schnittstelle Getriebe Antrieb | 140A |
| Werkstoff-Hinweis | RoHS konform |
| Hersteller | Festo |
| Hersteller-Nr. | EMGA-120-P-G20-SAS-140 |
| EAN | 4052568565374 |
| Zolltarifnummer | 84834090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Planetengetriebe 20:1 |
| Serie | EMGA |
| Temperatur (max.) | 90 |
