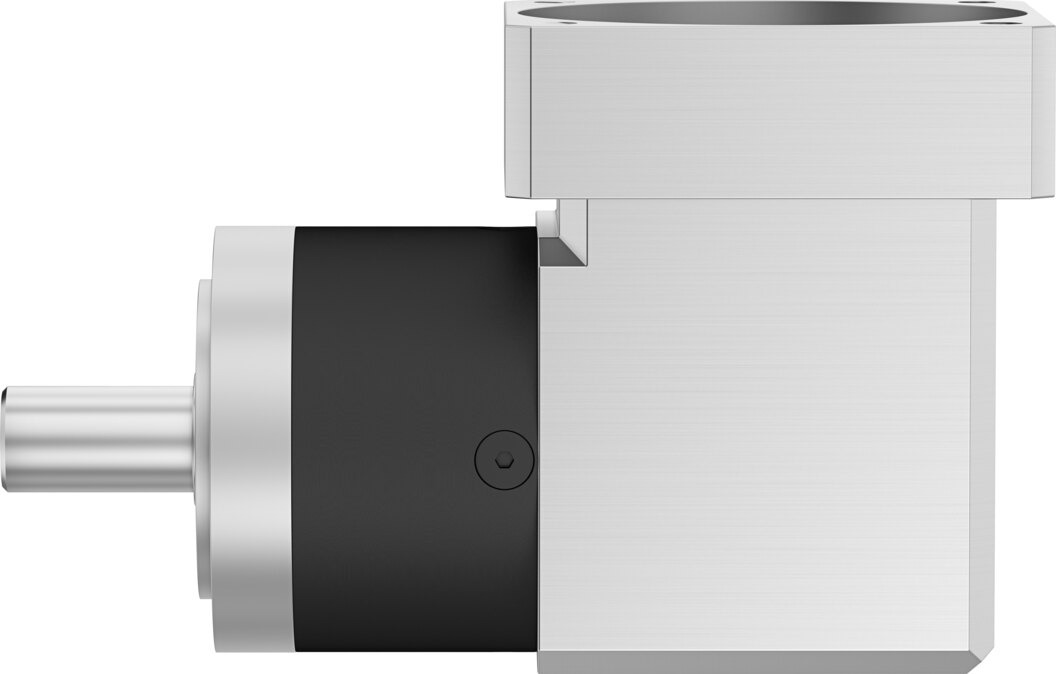

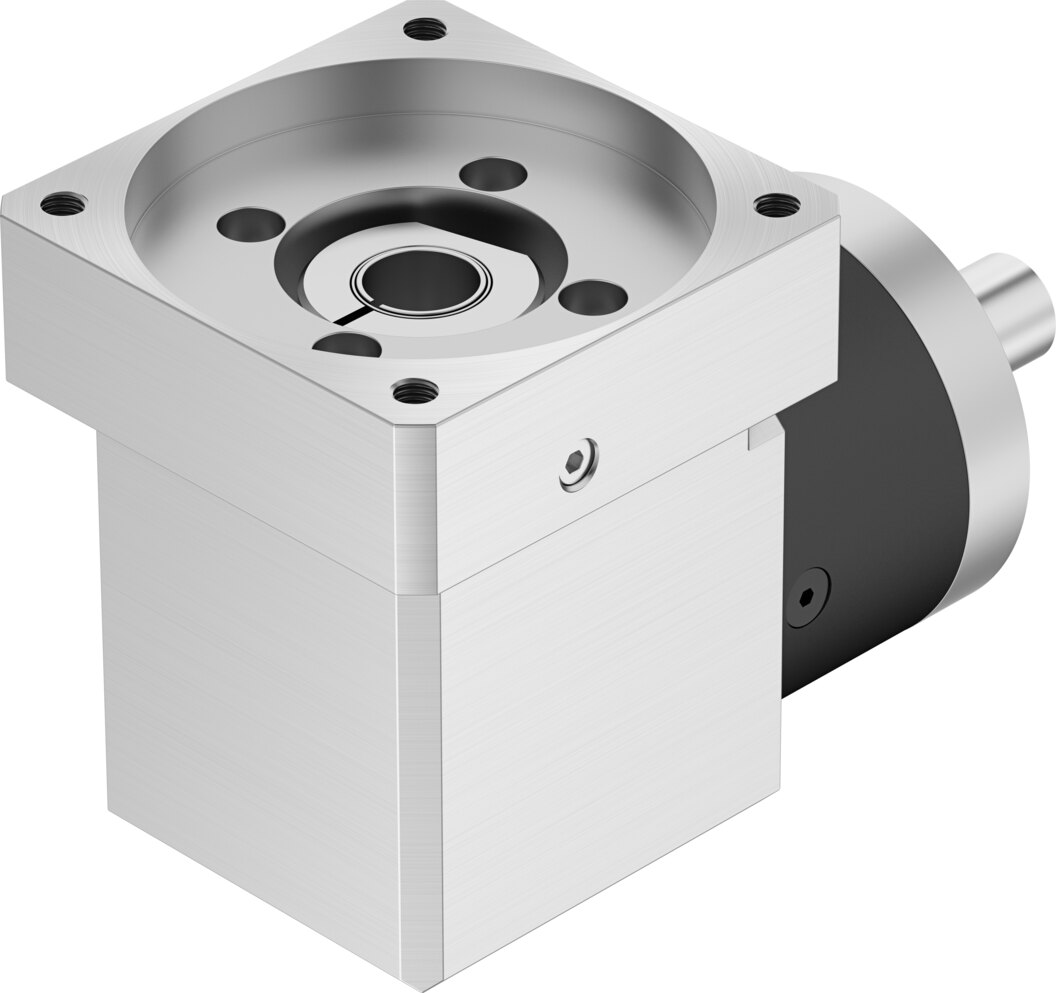

Winkelgetriebe 5:1, 67 Nm Dauerabtriebsmoment, Flansch 80 mm, Motor 100 mm EMGA-80-A-G5-100A - Festo 8085349

Festo ✓ Originalprodukt Neuware

Mit 5:1 Übersetzung und 67 Nm Dauerabtriebsmoment passt das Festo EMGA-80-A-G5-100A die Motorleistung an die Last an. Verdrehspiel 0,22°, Wirkungsgrad bis 95 %. Motorseitig Flansch 100 mm mit Schnittstelle 100A, abtriebsseitig 80 mm.

Netto
727,08 €
zzgl. MwSt.
865,23 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085349
Hersteller-Nr. EMGA-80-A-G5-100A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das EMGA-80-A-G5-100A von Festo ist ein Winkelgetriebe mit 5:1 Übersetzung und 107 Nm maximalem Abtriebsmoment.

Vorteile

  • Übersetzung 5:1, Dauerabtriebsmoment 67 Nm
  • Max. Abtriebsdrehmoment 107 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,22° für reproduzierbare Positionen
  • Wirkungsgrad bis 95 %
  • Verdrehsteifigkeit 4,8 Nm/arcmin
  • Antriebsdrehzahl bis 7000 1/min

Einsatz

Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 100 mm und Schnittstelle 100A mit dem Motor abgleichen.

Technische Daten

TypEMGA-80-A-G5-100A
Festo-Nr.8085349
Gewicht4,3 kg
Flanschgröße Getriebe80 mm
Flanschgröße Motor100 mm
Verdrehspiel0,22°
GetriebeartWinkelgetriebe
Getriebeübersetzung5:1
Maximale Antriebsdrehzahl7000 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment67 Nm
Massenträgheitsmoment Getriebe1,017 kgcm²
Maximales Abtriebsdrehmoment107 Nm
Maximaler Wirkungsgrad95 %
Verdrehsteifigkeit4,8 Nm/arcmin
Produktgewicht4500 g
Zulässige axiale Wellenbelastung1000 N
Zulässige radiale Wellenbelastung750 N
Schnittstelle Getriebe Abtrieb80G
Schnittstelle Getriebe Antrieb100A
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-80-A-G5-100A
EAN4052568450946
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungWinkelgetriebe 5:1
SerieEMGA
Temperatur (max.)90
