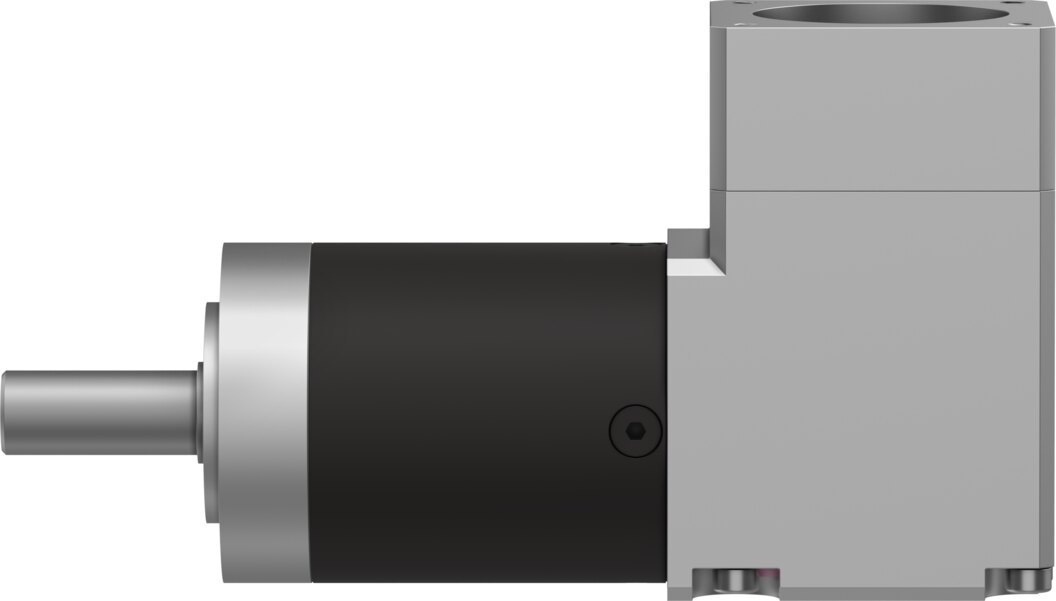

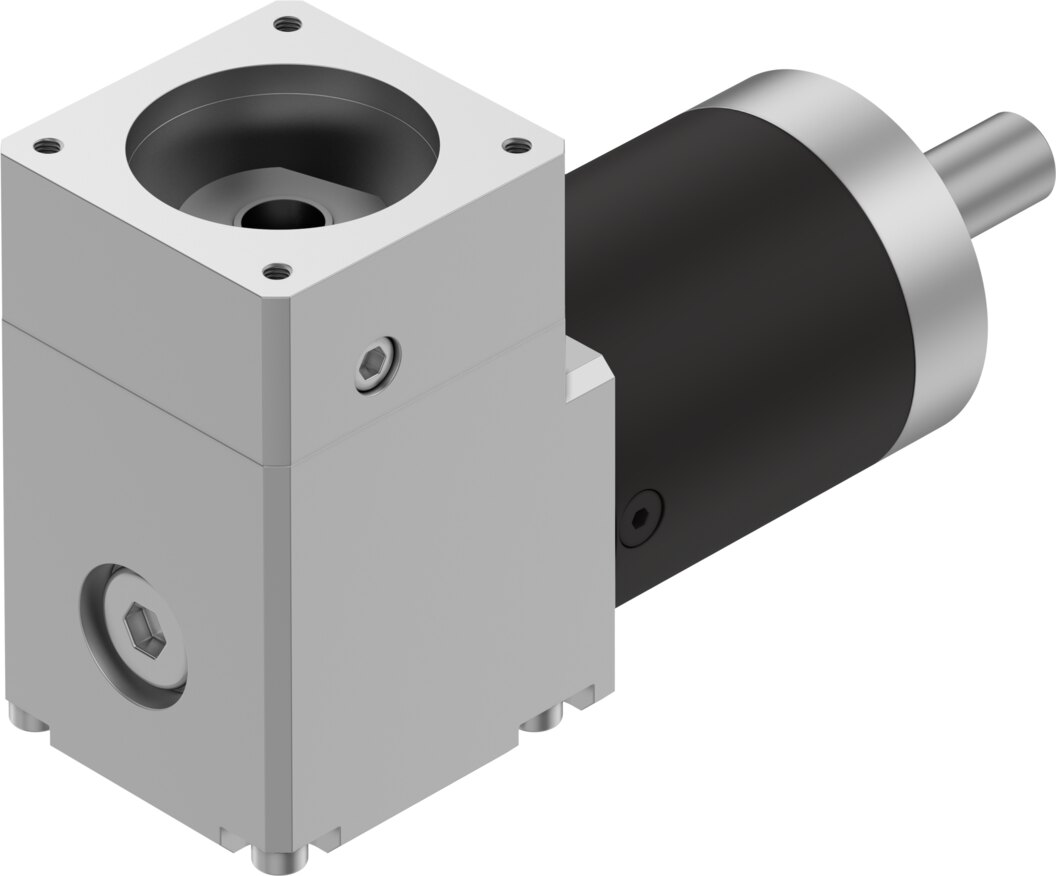

Winkelgetriebe 12:1, 20 Nm Dauerabtriebsmoment, Flansch 40 mm, Motor 40 mm EMGA-40-A-G12-40P - Festo 8141733

Festo ✓ Originalprodukt Neuware

Das Winkelgetriebe EMGA-40-A-G12-40P untersetzt die Motordrehzahl im Verhältnis 12:1 und überträgt dauerhaft 20 Nm. Verdrehspiel 0,41°, Wirkungsgrad bis 94 %. Motorseitig Flansch 40 mm mit Schnittstelle 40P, abtriebsseitig 40 mm.

Netto
872,83 €
zzgl. MwSt.
1.038,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8141733
Hersteller-Nr. EMGA-40-A-G12-40P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Winkelgetriebe EMGA-40-A-G12-40P: Übersetzung 12:1, Verdrehspiel 0,41°, Flansch 40 mm auf der Abtriebsseite.

Vorteile

  • Übersetzung 12:1, Dauerabtriebsmoment 20 Nm
  • Max. Abtriebsdrehmoment 32 Nm für Anfahr- und Bremsvorgänge
  • Verdrehspiel 0,41° für reproduzierbare Positionen
  • Wirkungsgrad bis 94 %
  • Verdrehsteifigkeit 0,8 Nm/arcmin
  • Antriebsdrehzahl bis 18000 1/min

Einsatz

Das Winkelgetriebe lenkt den Antrieb um 90° um und spart so Bauraum in Achsrichtung. Vor der Bestellung Flansch 40 mm und Schnittstelle 40P mit dem Motor abgleichen.

Technische Daten

TypEMGA-40-A-G12-40P
Festo-Nr.8141733
Flanschgröße Getriebe40 mm
Flanschgröße Motor40 mm
Verdrehspiel0,41°
GetriebeartWinkelgetriebe
Getriebeübersetzung12:1
Maximale Antriebsdrehzahl18000 1/min
Betriebstemperatur Getriebe-25 bis 90 °C
LABS-KonformitätVDMA24364-B2-L
SchutzartIP54
Dauerabtriebsdrehmoment20 Nm
Massenträgheitsmoment Getriebe0,048 kgcm²
Maximales Abtriebsdrehmoment32 Nm
Maximaler Wirkungsgrad94 %
Verdrehsteifigkeit0,8 Nm/arcmin
Produktgewicht600 g
Zulässige axiale Wellenbelastung200 N
Zulässige radiale Wellenbelastung200 N
Schnittstelle Getriebe Abtrieb40G
Schnittstelle Getriebe Antrieb40P
Werkstoff-HinweisRoHS konform
HerstellerFesto
Hersteller-Nr.EMGA-40-A-G12-40P
EAN4052568565121
Zolltarifnummer84834090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungWinkelgetriebe 12:1
SerieEMGA
Temperatur (max.)90
