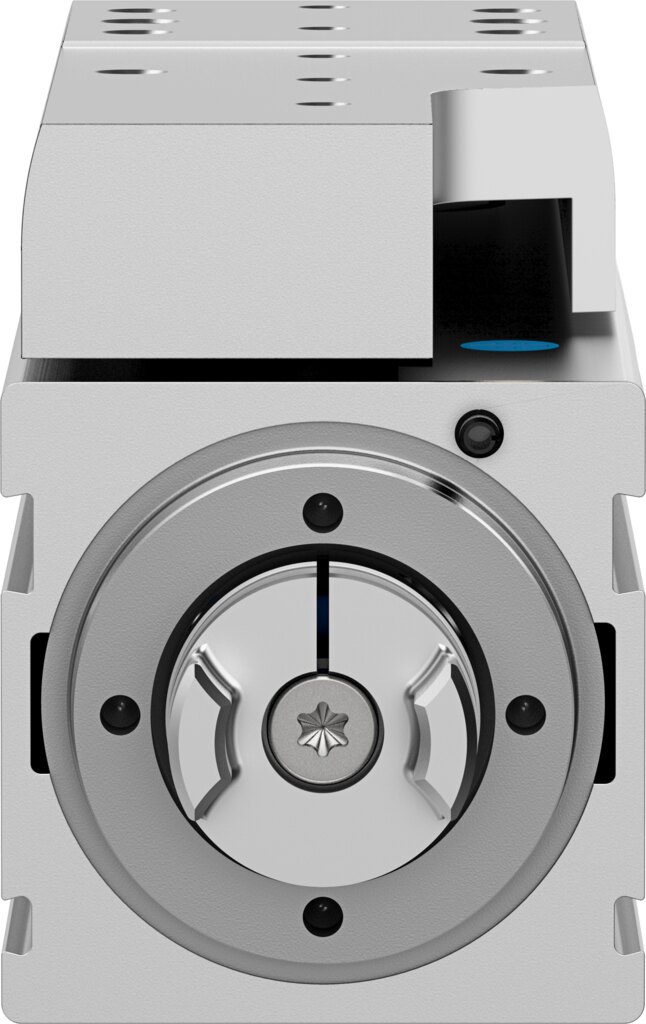

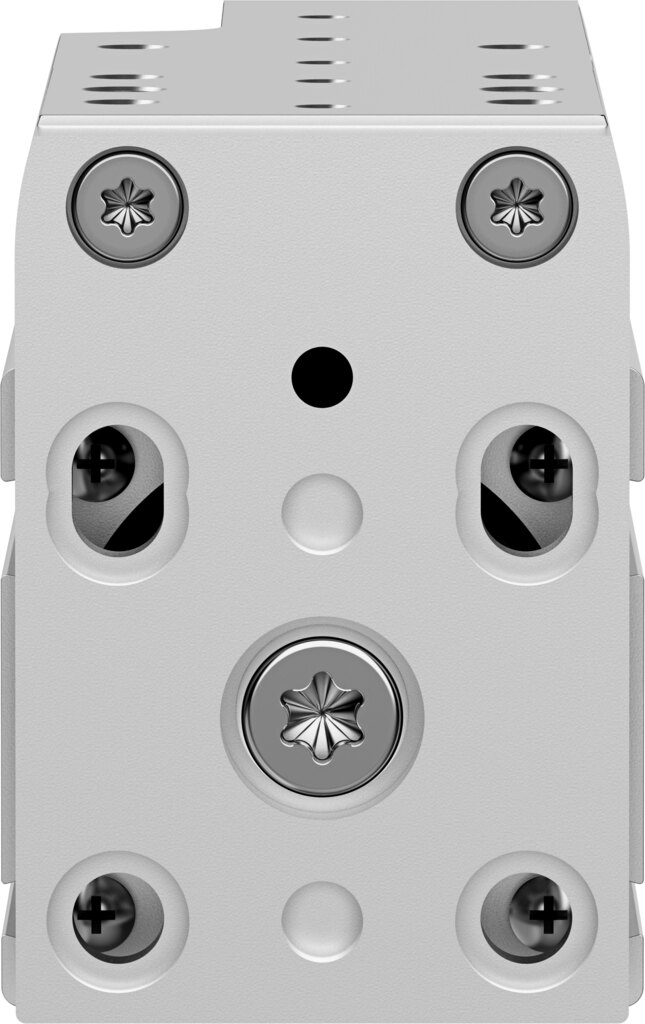

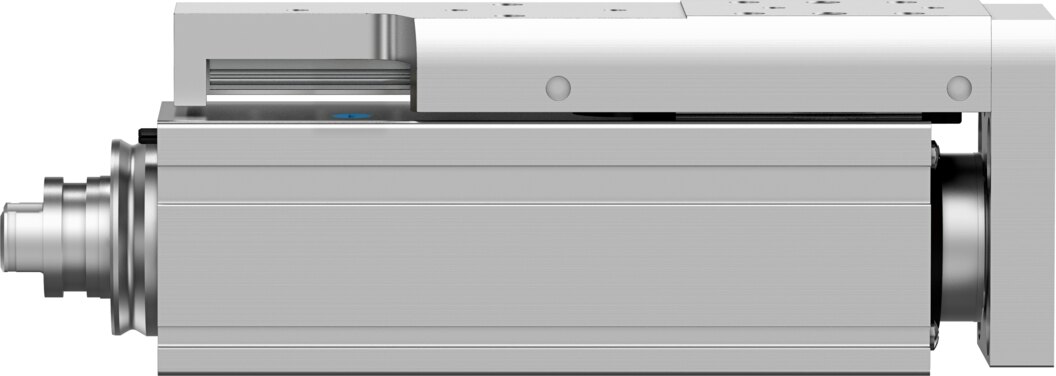

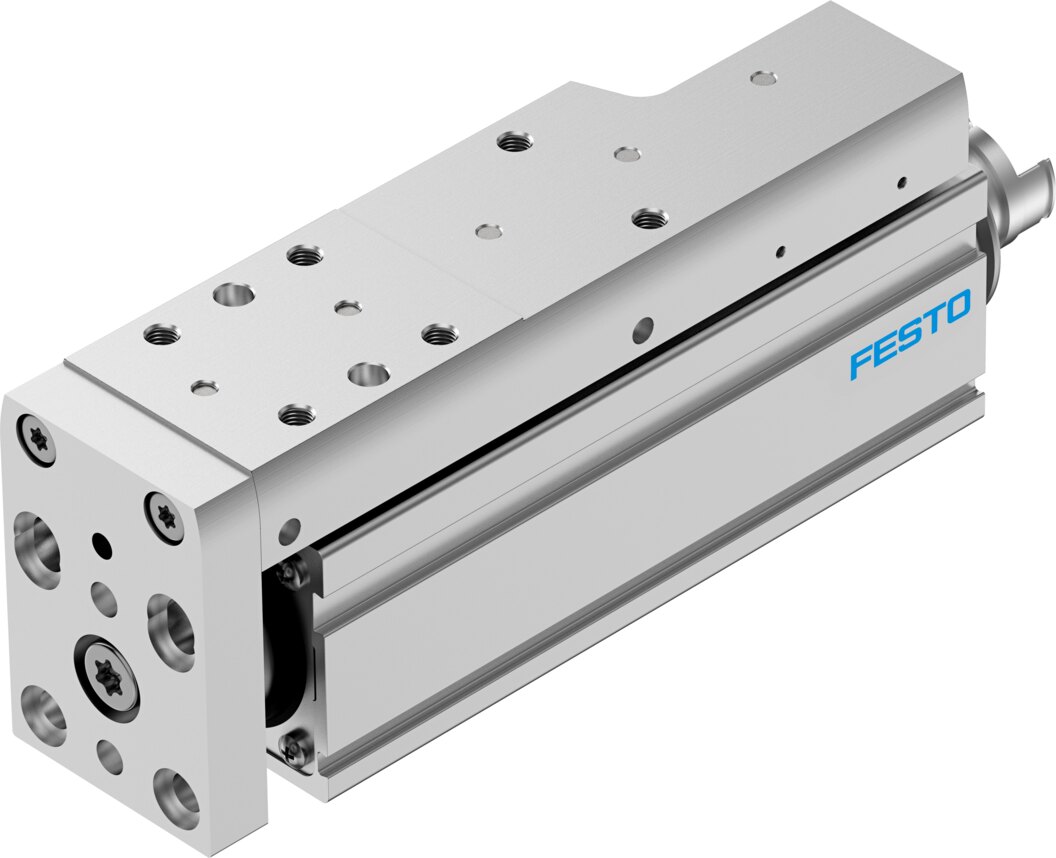

Mini-Schlitten mit Kugelgewindetrieb, Baugröße 32, Hub 50 mm, Steigung 3 mm/U EGSC-BS-KF-32-50-3P - Festo 8162074

Festo ✓ Originalprodukt Neuware

Geführte Linearbewegung auf kleinem Raum: Der EGSC-BS-KF-32-50-3P bewegt bis 6 kg mit ±0,015 mm Wiederholgenauigkeit über 50 mm Hub. Antrieb wahlweise mit Schritt- oder Servomotor über Schnittstelle V25.

Netto
507,32 €
zzgl. MwSt.
603,71 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8162074
Hersteller-Nr. EGSC-BS-KF-32-50-3P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Mini-Schlitten EGSC-BS-KF-32-50-3P kombiniert einen Kugelgewindetrieb mit 8 mm Spindeldurchmesser und eine Kugelumlaufführung in einem flachen Aluminiumgehäuse. Bei 50 mm Hub erreicht er bis 0,188 m/s und ±0,015 mm Wiederholgenauigkeit.

Vorteile

  • Wiederholgenau: ±0,015 mm bei bis zu 0,188 m/s und maximal 3750 1/min.
  • Geführt belastbar: Querkraft Fy bis 991 N, Moment My bis 3,2 Nm, Nutzlast bis 6 kg.
  • Flexibler Motoranbau: Schnittstelle V25 für Schritt- oder Servomotor, Referenzierung über Festanschlag oder Referenzschalter.
  • Leise und sauber: 55 dB(A) Schalldruckpegel, Klasse 9 nach ISO 14644-1, geeignet für die Batterieproduktion (F1a).
  • Langlebig: Lebensdauerschmierung, 5000 km Referenzlebensdauer, Produktgewicht 481 g.

Einsatz

Der EGSC-BS-KF-32-50-3P eignet sich für kompakte Handhabungsachsen und Pick-and-Place-Aufgaben. Die Endlagen werden über Näherungsschalter abgefragt, zulässig sind 0 bis 50 °C.

Technische Daten

Arbeitshub50 mm
Baugröße32
Hubreserve0 mm
Reversierspiel150 µm
Spindeldurchmesser8 mm
Spindelsteigung3 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung

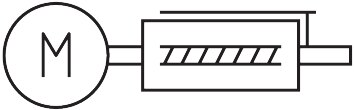

Konstruktiver Aufbaumit Kugelgewindetrieb
MotorartSchrittmotor, Servomotor
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ, Referenzschalter
Spindel-TypKugelgewindetrieb
Positionserkennungfür Näherungsschalter
Maximale Beschleunigung5 m/s²
Maximale Drehzahl3750 1/min
Maximale Geschwindigkeit0,188 m/s
Wiederholgenauigkeit±0,015 mm
Einschaltdauer100%
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 9 nach ISO 14644-1
Schalldruckpegel55 dB(A)
SchutzartIP40
Umgebungstemperatur0 bis 50 °C
Aufprallenergie in den Endlagen0,000009 J
Hinweis zur Aufprallenergie in den EndlagenBei maximaler Geschwindigkeit der Referenzfahrt von 0,01 m/s
Dynamische Tragzahl Festlager3795 N
Dynamische Tragzahl Linearführung2135 N
Dynamische Tragzahl Kugelgewindetrieb1900 N
Leerlaufdrehmoment bei maximaler Verfahrensgeschwindigkeit0,044 Nm
Leerlaufdrehmoment bei minimaler Verfahrensgeschwindigkeit0,013 Nm
Maximale Kraft Fy991 N
Maximale Kraft Fz991 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)2135 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)2135 N
Maximales Moment Mx3,4 Nm
Maximales Moment My3,2 Nm
Maximales Moment Mz3,2 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)10 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)7 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)7 Nm
Maximale Radialkraft am Antriebsschaft75 N
Maximale Vorschubkraft Fx60 N
Richtwert Nutzlast, waagrecht6 kg
Richtwert Nutzlast, senkrecht6 kg
Statische Tragzahl Kugelgewindetrieb3300 N
Statische Tragzahl Linearführung3880 N
Massenträgheitsmoment JH pro Meter Hub0,02488 kgcm²
Massenträgheitsmoment JL pro kg Nutzlast0,00228 kgcm²
Massenträgheitsmoment JO0,00394 kgcm²
Vorschubkonstante3 mm/U
Statische Tragzahl Festlager1792 N
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse bei 0 mm Hub149 g
Zuschlag bewegte Masse pro 10 mm Hub12 g
Produktgewicht481 g
Grundgewicht bei 0 mm Hub331 g
Gewichtszuschlag pro 10 mm Hub30 g
Befestigungsartmit Innengewinde, mit Zentrierhülse, mit Zubehör, mit Zylinderstift
Schnittstellencode AktuatorV25
Werkstoff-HinweisRoHS konform
Werkstoff Führung SchlittenWälzlagerstahl
Werkstoff FührungsschieneWälzlagerstahl
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff JochplatteAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Werkstoff SchlittenAluminium-Knetlegierung, eloxiert
Werkstoff SpindelmutterWälzlagerstahl
Werkstoff SpindelWälzlagerstahl
HerstellerFesto
Hersteller-Nr.EGSC-BS-KF-32-50-3P
EAN4052568588151
Zolltarifnummer84799070
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]50
GehäusewerkstoffAluminium, eloxiert
SerieEGSC
Temperaturbereich0-50 °C
Temperatur (max.)50
