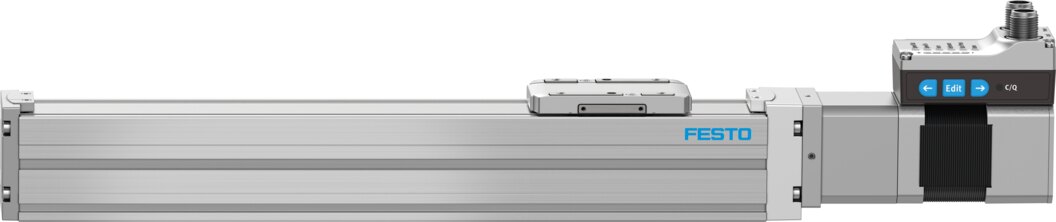

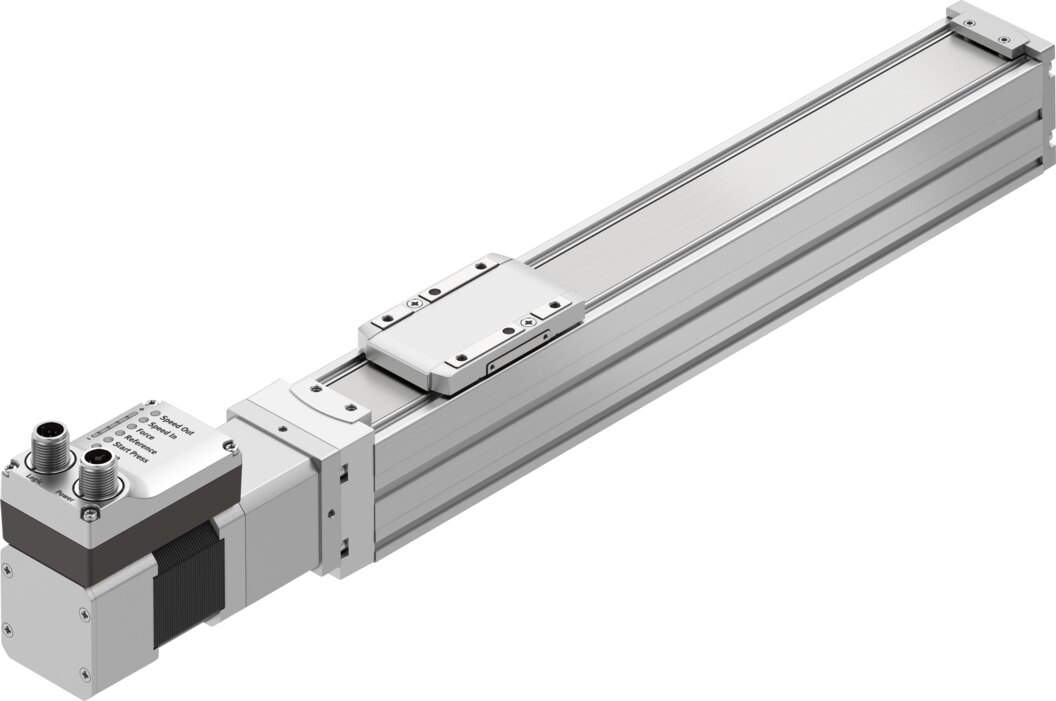

Spindelachseneinheit mit integriertem Antrieb Hub 200 mm ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA - Festo 8083471

Festo ✓ Originalprodukt Neuware

Die Spindelachseneinheit ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA positioniert über 200 mm Hub mit einer Wiederholgenauigkeit von ±0,015 mm. Kugelgewindetrieb mit 10 mm Steigung, Vorschubkraft bis 100 N und bis 0,25 m/s Verfahrgeschwindigkeit.

Netto
1.281,47 €
zzgl. MwSt.
1.524,95 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8083471
Hersteller-Nr. ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA ist eine Spindelachseneinheit mit integriertem Antrieb von Festo mit 200 mm Hub, Baugröße 45, bis 0,25 m/s. Der Kugelgewindetrieb mit 10 mm/U Steigung setzt das Motormoment in bis zu 100 N Vorschubkraft um, die Kugelumlaufführung trägt Querkräfte bis 880 N.

Vorteile

  • Positionen auf ±0,015 mm genau wiederholbar.
  • Integrierter Antrieb mit Motorencoder und Endlagenerkennung.
  • Bis 0,25 m/s und 5 m/s² Beschleunigung für kurze Taktzeiten.
  • Vorschubkraft bis 100 N in Bewegungsrichtung.
  • Parametrierung über IO-Link, Versorgung 24 V DC.
  • Kugelumlaufführung für Querkräfte bis 880 N und Momente bis 5,5 Nm.

Einsatz

Die Spindelachseneinheit ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA braucht keinen separaten Servoregler und lässt sich über 200 mm Hub direkt an der Maschine in Betrieb nehmen. Einbaulage beliebig, Umgebungstemperatur 0 bis 50 °C. Gewicht laut Preisliste 2 kg.

Technische Daten

TypELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA
Arbeitshub200 mm
Baugröße45
Hubreserve0 mm
Spindeldurchmesser10 mm
Spindelsteigung10 mm/U
Einbaulagebeliebig
FührungKugelumlaufführung

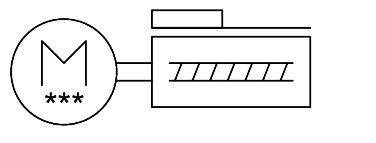

Konstruktiver Aufbaumit Kugelumlaufspindel, mit integriertem Antrieb
MotorartSchrittmotor
Spindel-TypKugelgewindetrieb
PositionserkennungMotorencoder, für Näherungsschalter
ReferenzierungFestanschlag-Block positiv, Festanschlag-Block negativ
RotorlagegeberEncoder absolut single turn
Rotorlagegeber Messprinzipmagnetisch
TemperaturüberwachungAbschaltung bei Übertemperatur, Integrierter präziser CMOS-Temperatursensor mit analogem Ausgang
Zusätzliche FunktionenBedienoberfläche, Integrierte Endlagenerkennung
AnzeigeLED
BetriebsbereitschaftsanzeigeLED
Maximale Beschleunigung5 m/s²
Maximale Geschwindigkeit0,25 m/s
Geschwindigkeit Speed Press0,01 m/s
Wiederholgenauigkeit±0,015 mm
Eigenschaften digitale Logikausgängekonfigurierbar, nicht galvanisch getrennt
Einschaltdauer100%
IsolationsschutzklasseB
Maximaler Strom digitale Logikausgänge100 mA
Maximale Stromaufnahme3000 mA
Maximale Stromaufnahme Logik0,3 A
Nennspannung DC24 V
Nennstrom3 A
ParametrierschnittstelleIO-Link, Bedienoberfläche
Rotorlagegeber Auflösung16 bit
Zulässige Spannungsschwankungen+/- 15 %
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, T-codiert nach EN 61076-2-111
Spannungsversorgung, Anzahl Pole/Adern4
ZulassungRCM Mark
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 7 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Relative Luftfeuchtigkeit0 - 90 %
SchutzartIP40
SchutzklasseIII
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 30 °C ist eine Leistungsreduktion von 2 % pro K einzuhalten.
Flächenmomente zweiten Grades Iy140000 mm⁴
Flächenmomente zweiten Grades Iz170000 mm⁴
Maximale Kraft Fy880 N
Maximale Kraft Fz880 N
Maximale Kraft Fy Gesamtachse300 N
Maximale Kraft Fz Gesamtachse600 N
Fy bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)3240 N
Fz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)3240 N
Maximales Moment Mx5,5 Nm
Maximales Moment My4,7 Nm
Maximales Moment Mz4,7 Nm
Maximales Moment Mx Gesamtachse5,5 Nm
Maximales Moment My Gesamtachse4,7 Nm
Maximales Moment Mz Gesamtachse4,7 Nm
Mx bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)20 Nm
My bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17 Nm
Mz bei theoretischer Lebensdauer von 100 km (reine Führungsbetrachtung)17 Nm
Maximale Vorschubkraft Fx100 N
Richtwert Nutzlast, waagrecht10 kg
Richtwert Nutzlast, senkrecht5 kg
Torsionsträgheitsmoment It8500 mm⁴
Vorschubkonstante10 mm/U
Referenzlebensdauer5000 km
WartungsintervallLebensdauerschmierung
Bewegte Masse220 g
Produktgewicht2074 g
Dynamische Durchbiegung (Last bewegt)0,05 % der Länge der Achse, maximal 0,5 mm
Statische Durchbiegung (Last im Stillstand)0,1 % der Länge der Achse
Anzahl digitale Logikausgänge 24 V DC2
Anzahl digitale Logikeingänge2
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 1
Arbeitsbereich Logikeingang24 V
IO-Link, SIO-Mode UnterstützungJa
Eigenschaften Logikeingangkonfigurierbar, nicht galvanisch getrennt
IO-Link, ProtokollversionDevice V 1.1
IO-Link, Communication modeCOM3 (230,4 kBaud)
IO-Link, Port classA
IO-Link, Anzahl Ports1
IO-Link, Prozessdatenbreite OUT2 Byte
IO-Link, Prozessdateninhalt OUTMove in 1 bit, Move out 1 bit, Quit Error 1 bit, Move Intermediate 1 bit
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, Servicedateninhalt IN32 bit Force, 32 bit Position, 32 bit Speed
IO-Link, minimale Zykluszeit1 ms
IO-Link, Datenspeicher benötigt500 byte
Maximale Leitungslänge15 m Ausgänge, 15 m Eingänge, 20 m bei IO-Link Betrieb
Schaltlogik AusgängePNP (plusschaltend)
Schaltlogik EingängePNP (plusschaltend)
IO-Link, Connection technologyStecker
Logikschnittstelle, AnschlussartStecker
Logikschnittstelle, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Logikschnittstelle, Anzahl Pole/Adern8
Befestigungsartmit Innengewinde, mit Zentrierhülse und -stift, mit Zubehör
Werkstoff AbschlussdeckelAluminium-Druckguss, lackiert
Werkstoff ProfilAluminium-Knetlegierung, eloxiert
Werkstoff-HinweisRoHS konform
Werkstoff Abdeckbandhochlegierter Stahl rostfrei
Werkstoff AntriebsdeckelAluminium-Druckguss, lackiert
Werkstoff Führung SchlittenStahl
Werkstoff FührungsschieneStahl
Werkstoff SchlittenAluminium-Druckguss
Werkstoff SpindelmutterStahl
Werkstoff SpindelStahl
Gewicht (Preisliste)2 kg
Gewicht2 kg
HerstellerFesto
Hersteller-Nr.ELGS-BS-KF-45-200-10P-ST-M-H1-PLK-AA
EAN4052568458355
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Hub [mm]200
GehäusewerkstoffAluminium, eloxiert
BauartElektromechanische Linearachse, mit Kugelumlaufspindel
Betriebsspannung24 V DC
Temperaturbereich0-50 °C
Temperatur (max.)50
