Rundschalttisch Baugröße 65 Teilung 12 mit 2,1 Nm Linkslauf DHTG-65-12-A-L - Festo 8213369

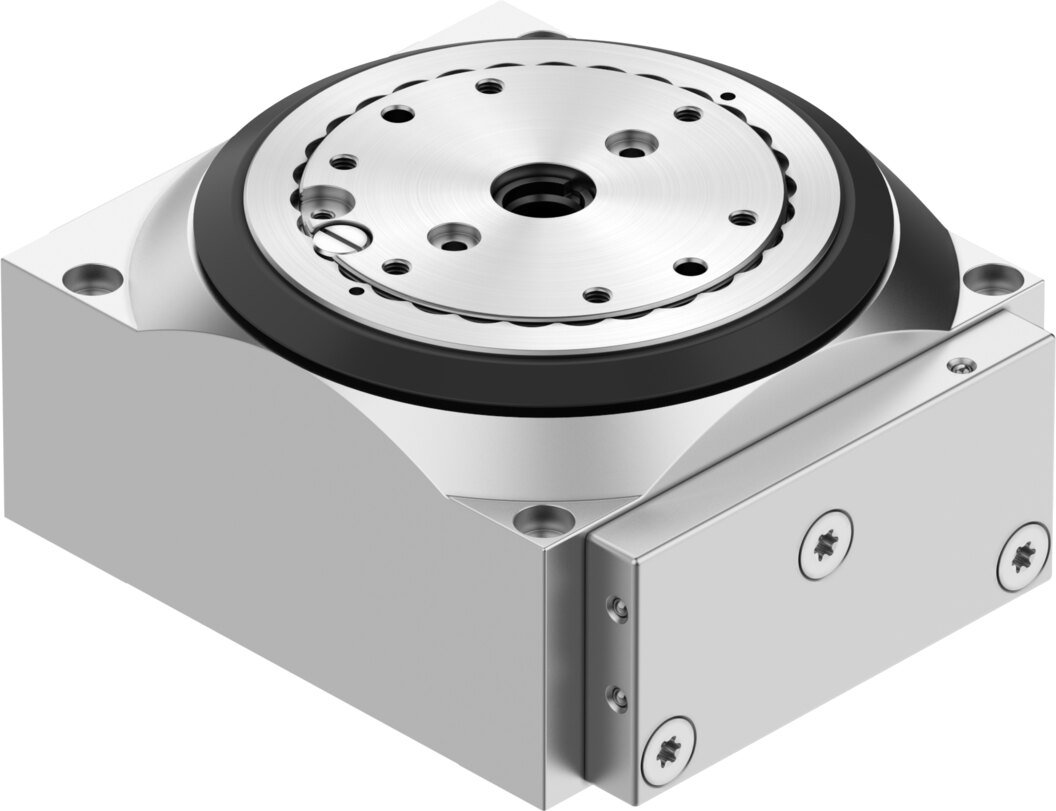

Der Rundschalttisch DHTG-65-12-A-L von Festo dreht seinen Teller in 12 Schritten zu je 30° und bringt bei 6 bar 2,1 Nm auf. Ein Zahnstangen-Ritzel-Antrieb mit Zahnkranzkupplung führt die Bewegung zwangsgeführt aus.

Vorteile

• Theoretisches Drehmoment 2,1 Nm bei 6 bar
• Teilung 12: der Teller schaltet in Schritten von 30°
• Planlauf 0,02 mm, Rundlauf 0,02 mm, Wiederholgenauigkeit 0,03°
• Statisch belastbar mit 1000 N axial und 2000 N radial
• Betriebsdruck 3 bis 8 bar
• Kippmoment und Tangentialmoment statisch jeweils bis 100 Nm

Einsatz

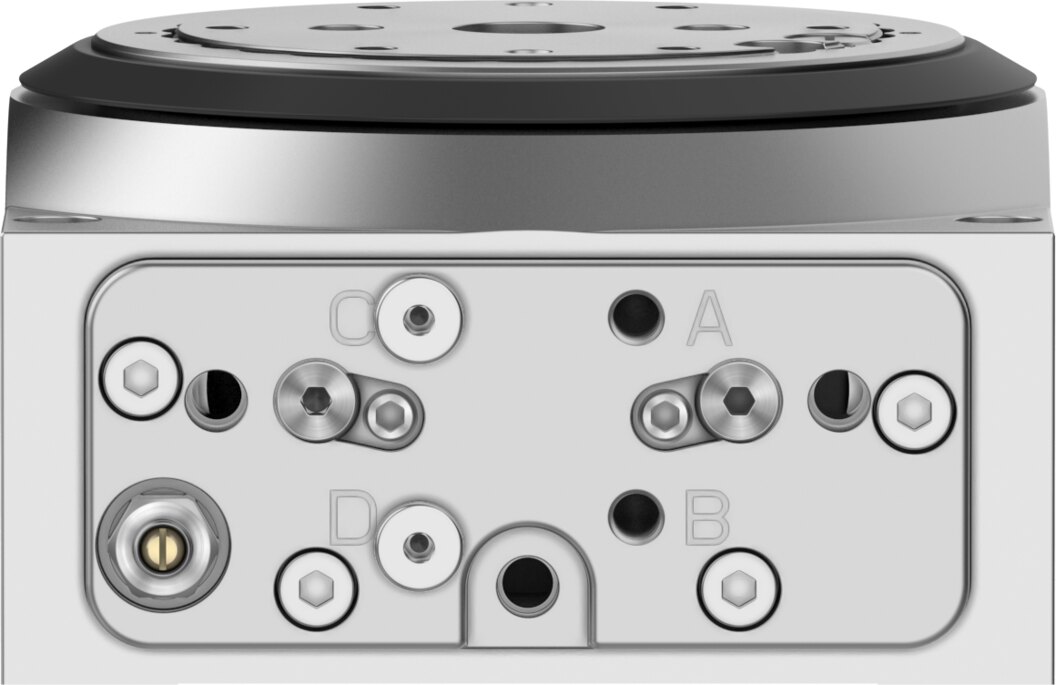

Typische Aufgaben des DHTG-65-12-A-L sind Montage-, Füge- und Prüfprozesse im Takt, bei denen der Teller Werkstückträger exakt vor die nächste Station dreht. Der Druckluftanschluss ist als Innengewinde M5 ausgeführt.
