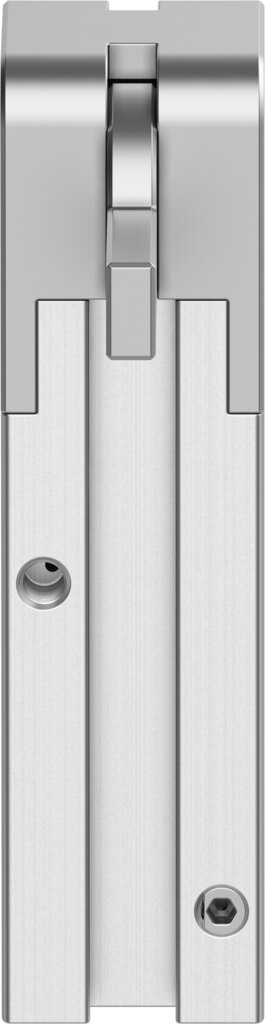

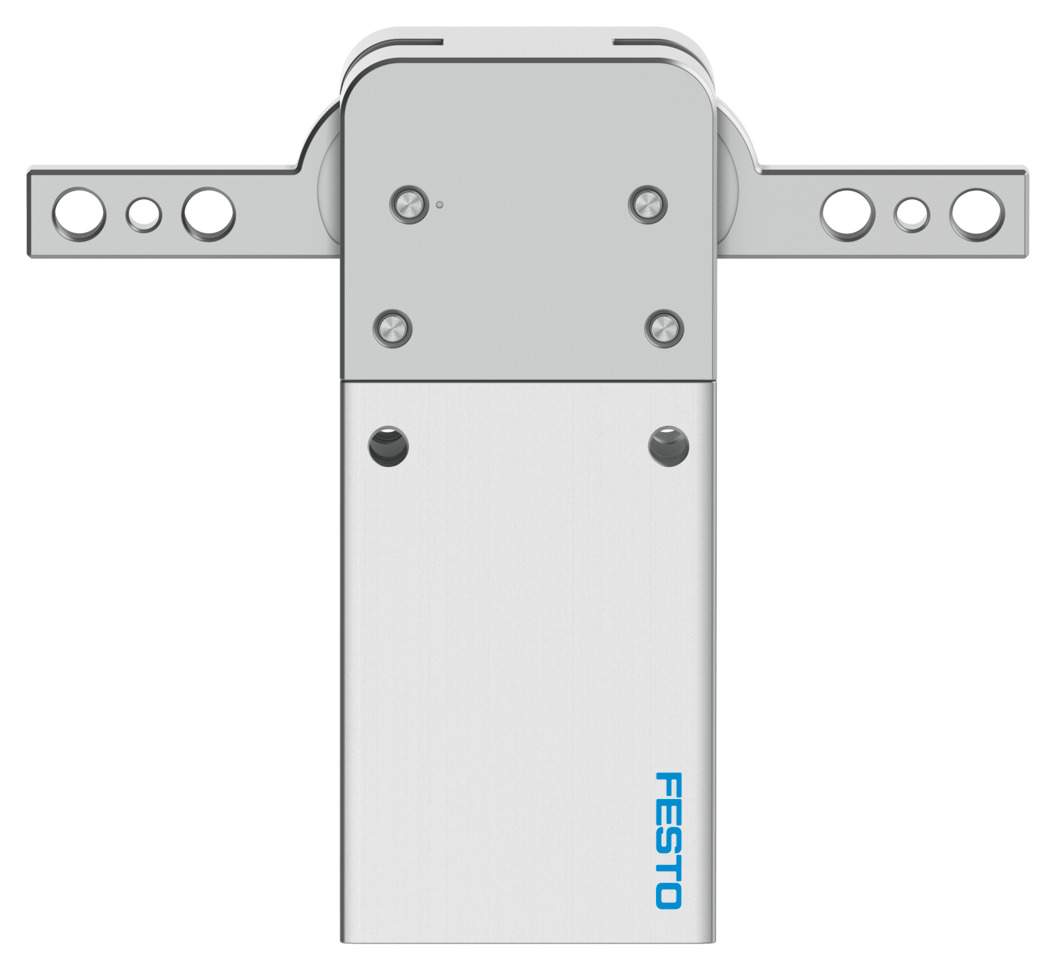

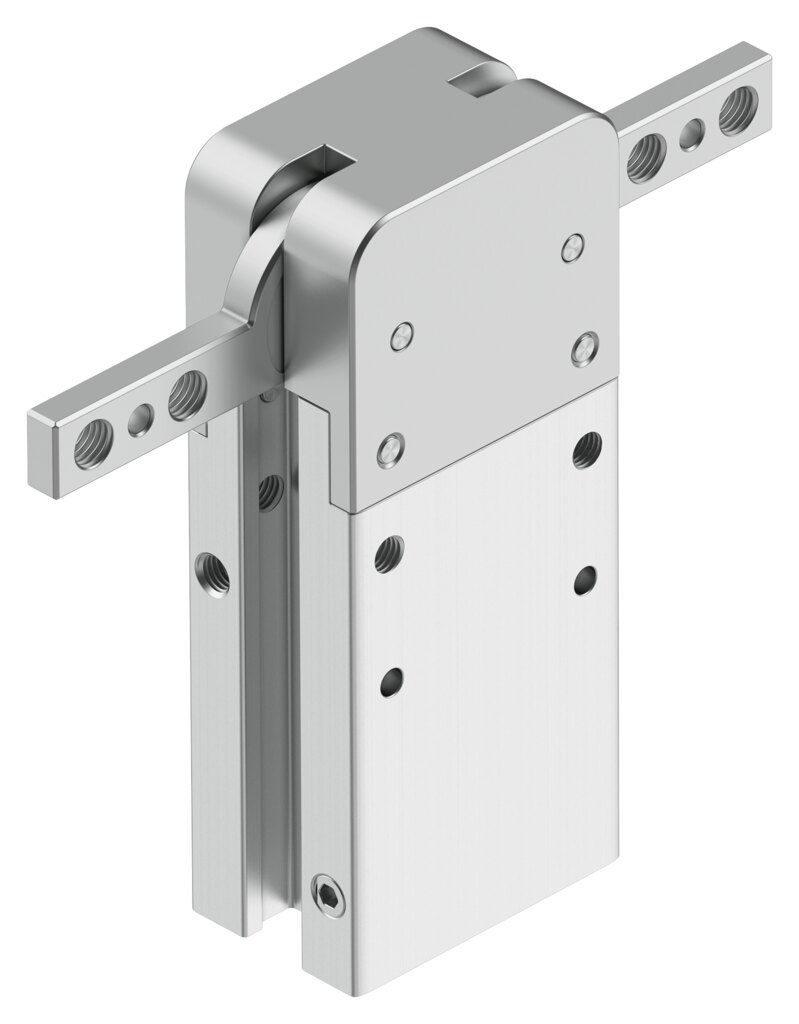

Pneumatischer Radialgreifer Baugröße 10, Öffnungswinkel 180° DHRC-10-A-S-NO - Festo 8133559

Festo ✓ Originalprodukt Neuware

15,8 Ncm Gesamtgreifmoment beim Schließen bei 6 bar: Der Radialgreifer DHRC-10-A-S-NO schwenkt die Backen weit auf. Öffnungswinkel bis 180°, Wiederholgenauigkeit 0,1 mm, einfachwirkend, in Grundstellung offen. Betrieb mit 2 bis 8 bar an Anschluss M3. Positionserkennung mit Näherungsschaltern.

Netto
380,25 €
zzgl. MwSt.
452,50 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8133559
Hersteller-Nr. DHRC-10-A-S-NO
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Radialgreifer DHRC-10-A-S-NO der Baugröße 10 bringt 15,8 Ncm Gesamtgreifmoment beim Schließen bei 6 bar. Die Backen öffnen auf einer Kreisbahn. Ausführung DHRC-10-A-S-NO: einfachwirkend, in Grundstellung offen.

Vorteile

  • 15,8 Ncm Gesamtgreifmoment beim Schließen bei 6 bar
  • Wiederholgenauigkeit 0,1 mm, Austauschgenauigkeit 0,2 mm
  • Öffnungswinkel bis 180°, die Backen geben den Arbeitsraum frei
  • Schließzeit ab 26 ms, Öffnungszeit ab 53 ms bei 6 bar, Arbeitsfrequenz 3 Hz
  • Greifkraftsicherung beim Öffnen
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den DHRC-10-A-S-NO sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHRC-10-A-S-NO geeignet.

Technische Daten

Baugröße10
Max. Austauschgenauigkeit0,2 mm
Max. Öffnungswinkel180°
Rotationssymmetrie0,2 mm
Wiederholgenauigkeit Greifer0,1 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweiseeinfachwirkend, offen
GreiferfunktionRadial
Greifkraftsicherungbeim Öffnen
Konstruktiver Aufbauzwangsgeführter Bewegungsablauf
Positionserkennungfür Näherungsschalter
Betriebsdruck2 bis 8 bar
Max. Arbeitsfrequenz Greifer3 Hz
Min. Öffnungszeit bei 6 bar53 ms
Min. Schließzeit bei 6 bar26 ms
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifmoment bei 6 bar schließen15,8 Ncm
Massenträgheitsmoment0,044 kgcm²
Max. Kraft am Greifbacken Fz statisch35 N
Max. Moment am Greifbacken Mx statisch0,5 Nm
Max. Moment am Greifbacken My statisch0,5 Nm
Max. Moment am Greifbacken Mz statisch0,5 Nm
Produktgewicht59,5 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift
Pneumatischer AnschlussM3
Werkstoff-HinweisRoHS konform
Werkstoff AbdeckkappeAluminium-Knetlegierung, eloxiert
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Greifbackenhochlegierter Stahl
HerstellerFesto
Hersteller-Nr.DHRC-10-A-S-NO
EAN4052568568023
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM3
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktioneinfachwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]8
Temperaturbereich-10-60 °C
Temperatur (max.)60
