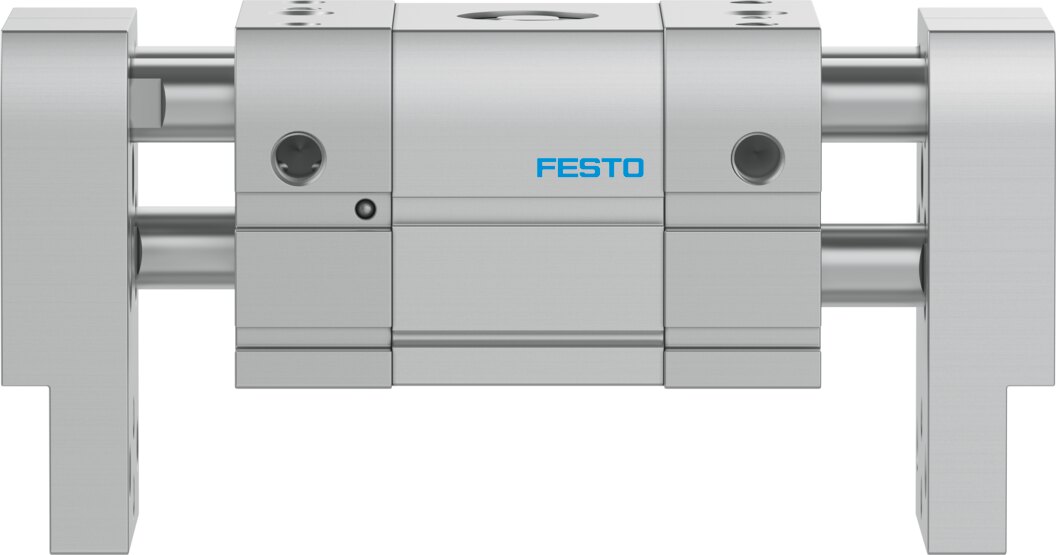

Parallelgreifer DHPL-32-70-P-A - Festo 8112223
Netto
zzgl. MwSt.
797,37 € inkl. 19 % MwSt., zzgl. Versand
670,06 €
Artikel
FES-8112223
Hersteller-Nr.
DHPL-32-70-P-A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 32 |
|---|---|
| Gesamthub | 70 mm |
| Hub pro Greifbacken | 35 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0,12 deg |
| Max. Greifbackenspiel Sz | 0,066 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,03 mm |
| Anzahl Greifbacken | 2 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Greiferfunktion | Parallel |
| Konstruktiver Aufbau | Zahnstange/Ritzel |
| Führung | Gleitführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1,5 ... 8 bar |
| Max. Arbeitsfrequenz Greifer | 1 Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 112 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 209 ms |
| Max. Masse pro externem Greiffinger | 498 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Schutzart | IP54 |
| Umgebungstemperatur | -10 ... 60 °C |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) öffnen | 760 N |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen | 570 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) öffnen | 380 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen | 285 N |
| Massenträgheitsmoment | 101,8 ... 176,1 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 750 N |
| Max. Moment am Greifbacken Mx statisch | 18 Nm |
| Max. Moment am Greifbacken My statisch | 18 Nm |
| Max. Moment am Greifbacken Mz statisch | 18 Nm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 2634 g |
| Befestigungsart | wahlweise:, Direktbefestigung über Gewinde, mit Durchgangsbohrung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Deckel | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | Alu-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Werkstoff O-Ring | NBR |
| Werkstoff Schrauben | Stahl, verzinkt |
| Werkstoff Zahnstange | hochlegierter Stahl rostfrei |
| Werkstoff Zahnrad | Sinterbronze |
| Gewicht | 2,8 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHPL-32-70-P-A |
| EAN | 4052568573225 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
