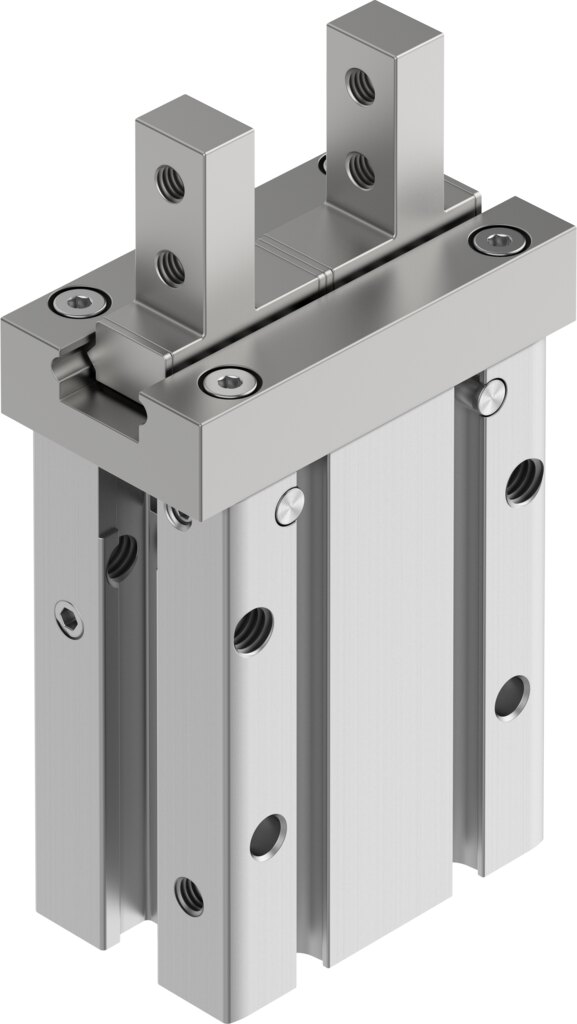

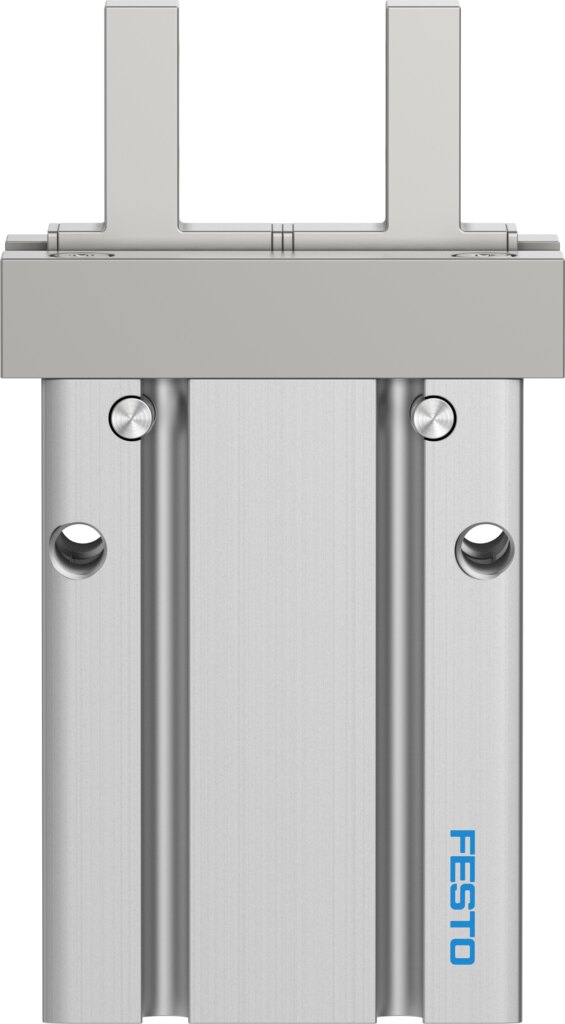

Pneumatischer Parallelgreifer Baugröße 16, Hub je Backe 3 mm DHPC-16-A-NC-S - Festo 8116797
Der Parallelgreifer DHPC-16-A-NC-S greift prismatische und runde Teile und bringt 50,5 N Greifkraft je Backe beim Öffnen bei 6 bar. 3 mm Hub je Backe, Wiederholgenauigkeit 0,02 mm, einfachwirkend, in Grundstellung geschlossen, Kugelführung. Betrieb mit 2,5 bis 8 bar an Anschluss M3.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Baugröße 16, 50,5 N Greifkraft je Backe beim Öffnen bei 6 bar: Der DHPC-16-A-NC-S ist ein Parallelgreifer von Festo. Beide Backen laufen parallel aufeinander zu. Ausführung DHPC-16-A-NC-S: einfachwirkend, in Grundstellung geschlossen, Kugelführung, Standard-Fingerbefestigung.
Vorteile
- 50,5 N Greifkraft je Backe beim Öffnen bei 6 bar
- Wiederholgenauigkeit 0,02 mm, Austauschgenauigkeit 0,2 mm
- 3 mm Hub je Backe, bei max. 50 g je externem Greiffinger
- Schließzeit ab 65 ms, Öffnungszeit ab 30 ms bei 6 bar, Arbeitsfrequenz 3 Hz
- Greifkraftsicherung beim Schließen
- Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C
Einsatz
Typische Aufgaben für den DHPC-16-A-NC-S sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 50 g zulässig. Positionserkennung mit Näherungsschaltern. Der DHPC-16-A-NC-S eignet sich für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a).
Technische Daten
| Baugröße | 16 |
|---|---|
| Hub pro Greifbacken | 3 mm |
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0° |
| Max. Greifbackenspiel Sz | 0 mm |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,02 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | einfachwirkend, geschlossen |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | beim Schließen |
| Konstruktiver Aufbau | Hebel, Standard Befestigungsart für Greiffinger, zwangsgeführter Bewegungsablauf |
| Führung | Kugelführung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 2,5 bis 8 bar |
| Max. Arbeitsfrequenz Greifer | 3 Hz |
| Min. Öffnungszeit bei 6 bar | 30 ms |
| Min. Schließzeit bei 6 bar | 65 ms |
| Max. Masse pro externem Greiffinger | 50 g |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich, danach dauerhaft geölt betreiben |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Gesamtgreifkraft bei 6 bar öffnen | 101 N |
| Greifkraft pro Greifbacken bei 6 bar öffnen | 50,5 N |
| Massenträgheitsmoment | 0,146 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 84 N |
| Max. Moment am Greifbacken Mx statisch | 0,71 Nm |
| Max. Moment am Greifbacken My statisch | 0,94 Nm |
| Max. Moment am Greifbacken Mz statisch | 0,71 Nm |
| Produktgewicht | 111 g |
| Befestigungsart | Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift |
| Pneumatischer Anschluss | M3 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl rostfrei |
| Hersteller | Festo |
| Hersteller-Nr. | DHPC-16-A-NC-S |
| EAN | 4052568554491 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M3 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | einfachwirkend |
| Betätigungsart | pneumatisch |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
