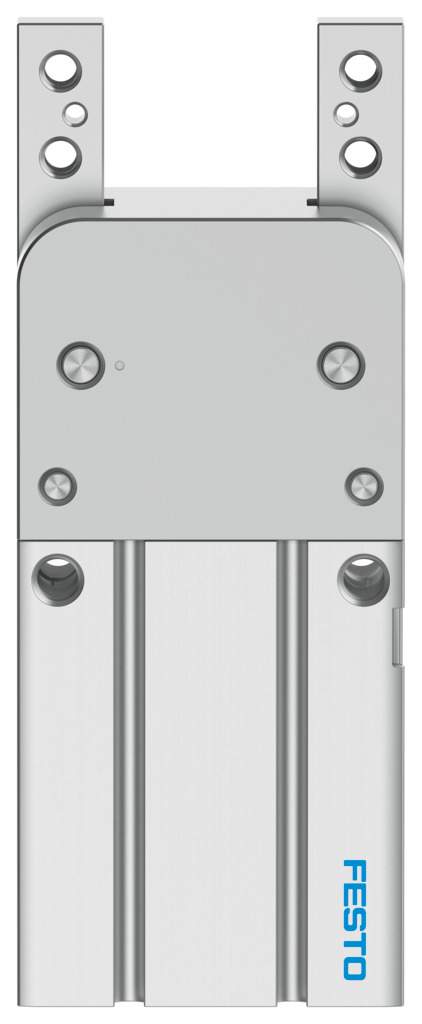

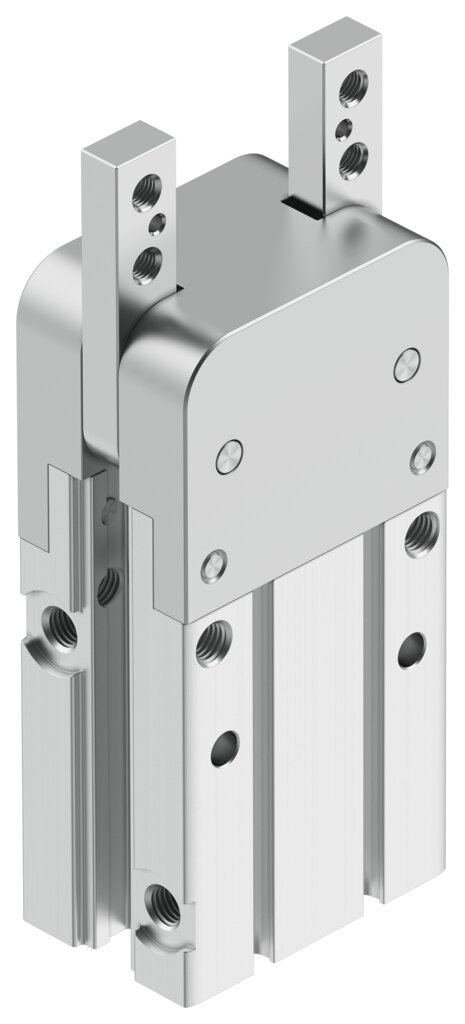

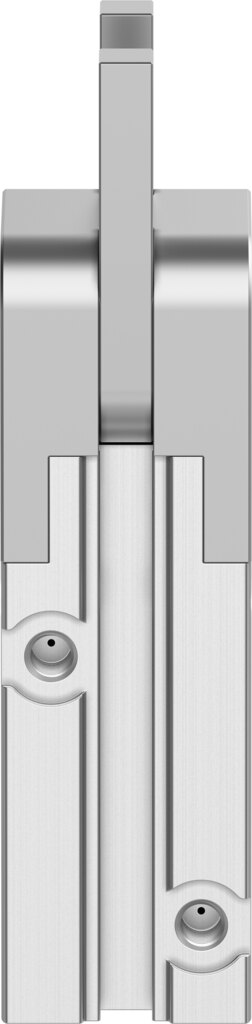

Pneumatischer Radialgreifer Baugröße 20, Öffnungswinkel 180° DHRC-20-A - Festo 8128697
134,3 Ncm Gesamtgreifmoment beim Schließen bei 6 bar: Der Radialgreifer DHRC-20-A schwenkt die Backen weit auf. Öffnungswinkel bis 180°, Wiederholgenauigkeit 0,1 mm, doppeltwirkend. Betrieb mit 1 bis 8 bar an Anschluss M5. Positionserkennung mit Näherungsschaltern.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der Radialgreifer DHRC-20-A der Baugröße 20 bringt 134,3 Ncm Gesamtgreifmoment beim Schließen bei 6 bar. Die Backen öffnen auf einer Kreisbahn. Ausführung DHRC-20-A: doppeltwirkend.
Vorteile
- 134,3 Ncm Gesamtgreifmoment beim Schließen bei 6 bar
- Wiederholgenauigkeit 0,1 mm, Austauschgenauigkeit 0,2 mm
- Öffnungswinkel bis 180°, die Backen geben den Arbeitsraum frei
- Schließzeit ab 57 ms, Öffnungszeit ab 44 ms bei 6 bar, Arbeitsfrequenz 2 Hz
- Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C
Einsatz
Typische Aufgaben für den DHRC-20-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Positionserkennung mit Näherungsschaltern. Für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a) ist der DHRC-20-A geeignet. Versandgewicht 0,24 kg.
Technische Daten
| Baugröße | 20 |
|---|---|
| Max. Austauschgenauigkeit | 0,2 mm |
| Max. Öffnungswinkel | 180° |
| Rotationssymmetrie | 0,2 mm |
| Wiederholgenauigkeit Greifer | 0,1 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Greiferfunktion | Radial |
| Greifkraftsicherung | ohne |
| Konstruktiver Aufbau | zwangsgeführter Bewegungsablauf |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1 bis 8 bar |
| Max. Arbeitsfrequenz Greifer | 2 Hz |
| Min. Öffnungszeit bei 6 bar | 44 ms |
| Min. Schließzeit bei 6 bar | 57 ms |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich, danach dauerhaft geölt betreiben |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Gesamtgreifmoment bei 6 bar öffnen | 166,2 Ncm |
| Gesamtgreifmoment bei 6 bar schließen | 134,3 Ncm |
| Massenträgheitsmoment | 0,292 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 100 N |
| Max. Moment am Greifbacken Mx statisch | 4 Nm |
| Max. Moment am Greifbacken My statisch | 2 Nm |
| Max. Moment am Greifbacken Mz statisch | 4 Nm |
| Produktgewicht | 218,4 g |
| Befestigungsart | Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde, mit Durchgangsbohrung und Passstift, mit Innengewinde und Passstift |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abdeckkappe | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl |
| Gewicht | 0,24 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DHRC-20-A |
| EAN | 4052568567903 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Betätigungsart | pneumatisch |
| Betriebsdruck max [bar] | 8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
