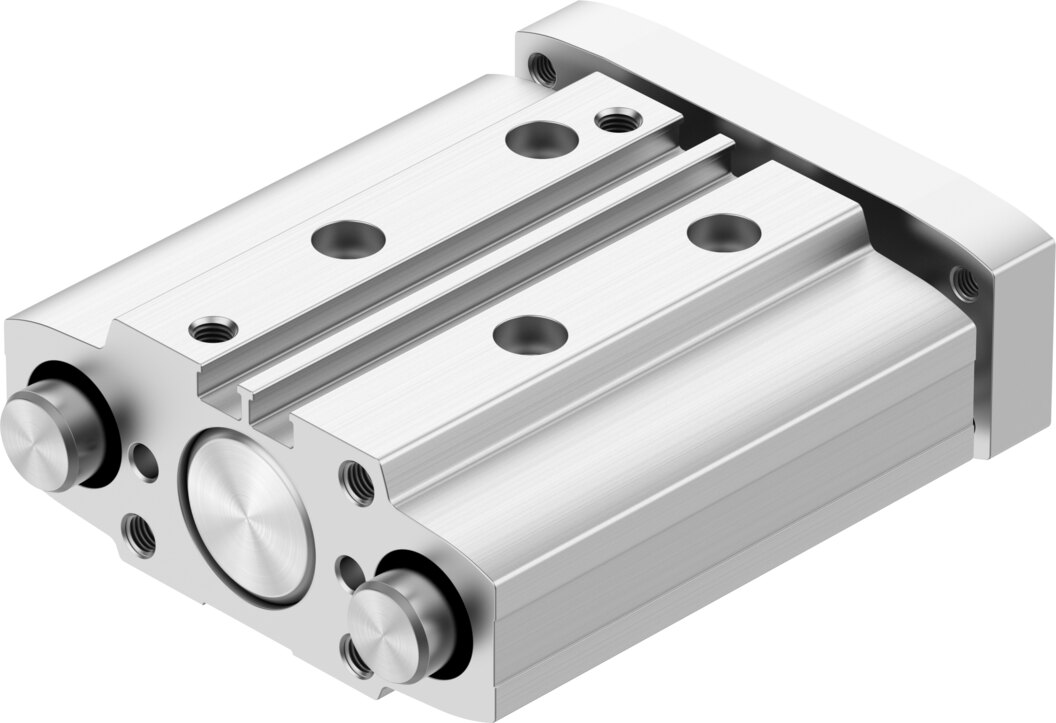

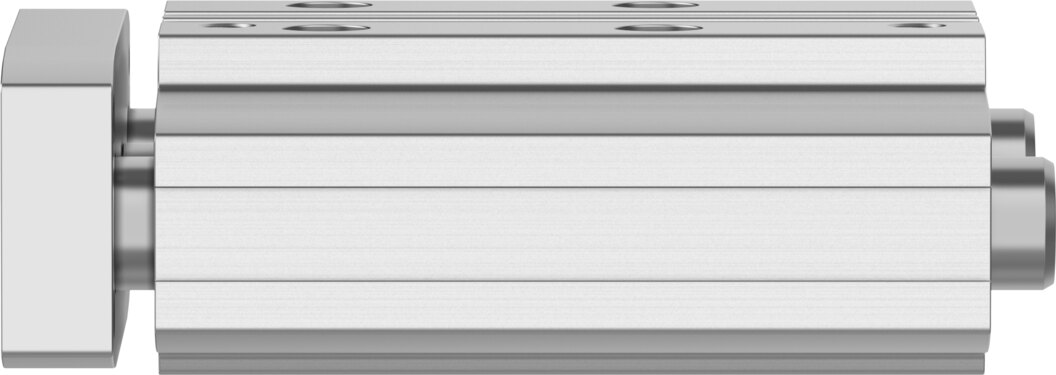

Führungszylinder mit Gleitführung Ø 20 mm Hub 25 mm DGRC-GF-20-25-PA - Festo 8218199

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DGRC-GF-20-25-PA mit 25 mm Hub und 188 N Vorlaufkraft bei 6 bar.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 487,2 N
• Kraft: 188 N Vorlauf und 141 N Rücklauf bei 6 bar (theoretisch)
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,2 J
• Geschwindigkeit: bis 0,8 m/s
• Verdrehspiel: nur 0,055°
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Typische Einsätze des DGRC-GF-20-25-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DGRC-GF-20-25-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 25 mm Hub: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
