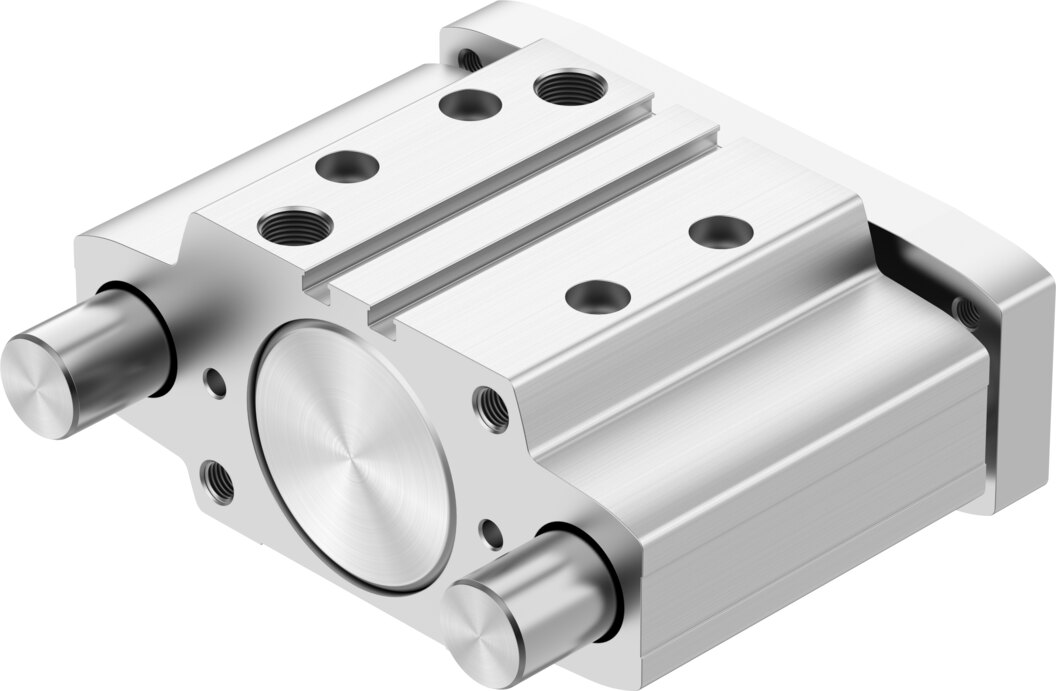

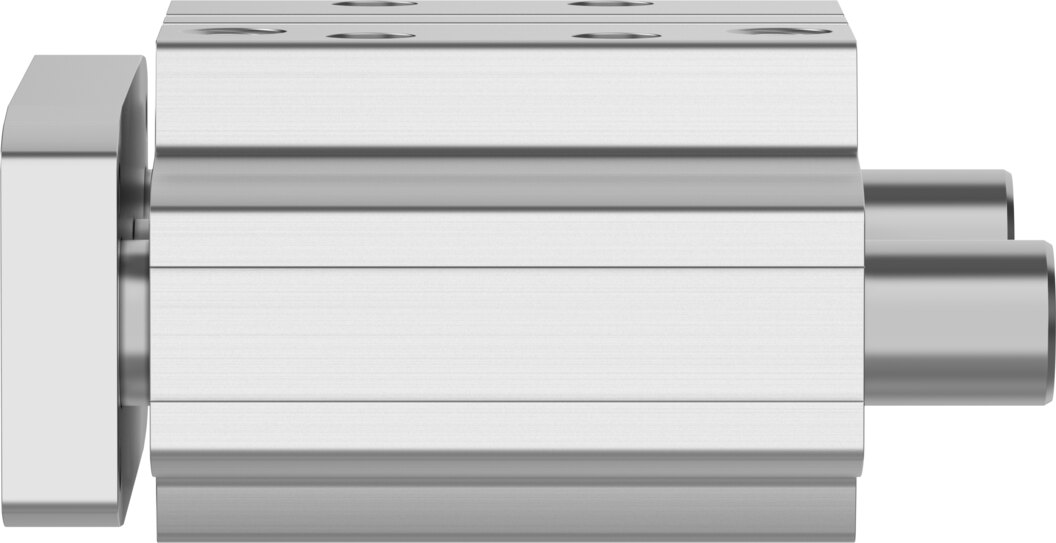

Führungszylinder DGRC-GF-50-50-PA - Festo 8218224

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 50 mm Hub 50 mm DGRC-GF-50-50-PA - Festo 8218224

Name: Führungszylinder mit Gleitführung Ø 50 mm Hub 50 mm DGRC-GF-50-50-PA - Festo 8218224
Brand: Festo
SKU: FES-8218224
Price: 351.42 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DGRC-GF-50-50-PA führt die Last über Führungsstangen mit Gleitführung und ein Joch, bei Kolben-Ø 50 mm und 50 mm Hub. Theoretische Kraft bei 6 bar: 1178 N vor, 1057 N zurück. Querkräfte bis 1252,7 N und Momente Mx bis 68,27 Nm nimmt die Führung direkt auf.

Netto

351,42 €

zzgl. MwSt.

418,19 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8218224

Hersteller-Nr. DGRC-GF-50-50-PA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DGRC-GF-50-50-PA mit 50 mm Hub und 1178 N Vorlaufkraft bei 6 bar.

Vorteile

Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1252,7 N
Kraft: 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar (theoretisch)
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L
Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1 J
Verdrehspiel: nur 0,035°

Einsatz

Typische Einsätze des DGRC-GF-50-50-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DGRC-GF-50-50-PA ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 50 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DGRC-GF-50-50-PA
Festo-Nummer	8218224
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	50 mm
Kolben-Ø	50 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Gleitführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Verdrehsicherung/Führung	Führungsstange mit Joch
Betriebsdruck	1,5 bis 10 bar
Maximale Geschwindigkeit	0,6 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur	-10 bis 60 °C
Aufprallenergie in den Endlagen	1 J
Maximale Kraft Fy	1252,7 N
Maximale Kraft Fy statisch	1252,7 N
Maximale Kraft Fz	1252,7 N
Maximale Kraft Fz statisch	1252,7 N
Maximales Moment Mx	68,27 Nm
Maximales Moment Mx statisch	68,27 Nm
Maximales Moment My	35,08 Nm
Maximales Moment My statisch	35,08 Nm
Maximales Moment Mz	35,08 Nm
Maximales Moment Mz statisch	35,08 Nm
Maximal zulässiges Moment Mx (hubabhängig)	15,08 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	197,2 N
Theoretische Kraft bei 6 bar, Rücklauf	1057 N
Theoretische Kraft bei 6 bar, Vorlauf	1178 N
Verdrehspiel	0,035°
Bewegte Masse	999 g
Produktgewicht	2059 g
Grundgewicht bei 0 mm Hub	1060 g
Schwerpunkt der bewegten Masse (hubabhängig)	45,3 mm
Pneumatischer Anschluss	G1/4
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff dynamische Dichtungen	TPE-U(PU)
Werkstoff Endplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Führungsstange	hochlegierter Stahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl
Gewicht	2 kg
Hersteller	Festo
Hersteller-Nr.	DGRC-GF-50-50-PA
EAN	4052568771232
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Gleitführung
Werkstoff	Aluminium, eloxiert
Gewinde	G 1/4
Kolben-Ø [mm]	50
Hub [mm]	50
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Bohrung (mm)	50
Betriebsdruck max [bar]	10
Temperaturbereich	-10-60 °C
Temperatur (max.)	60
