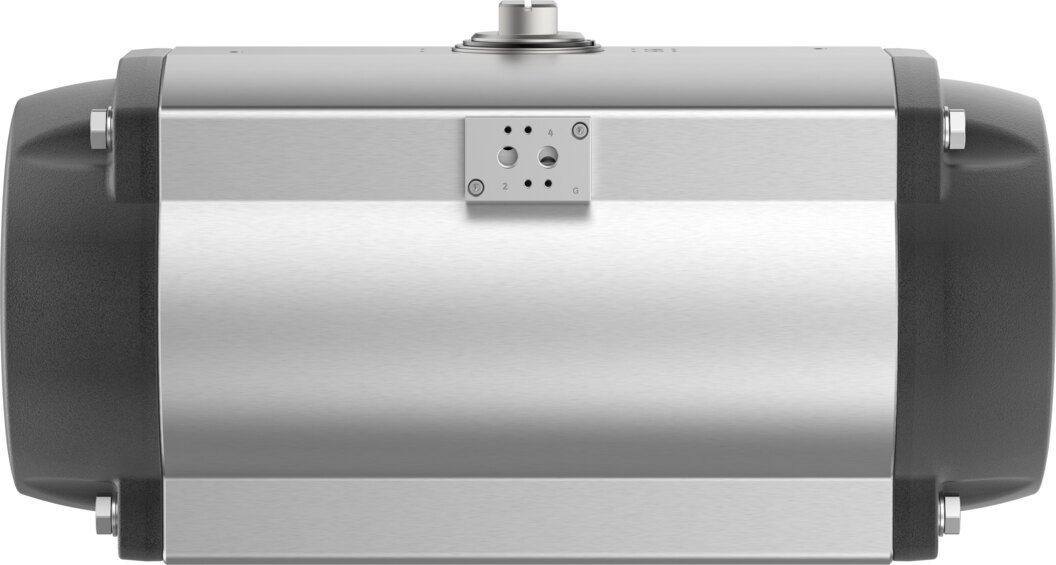

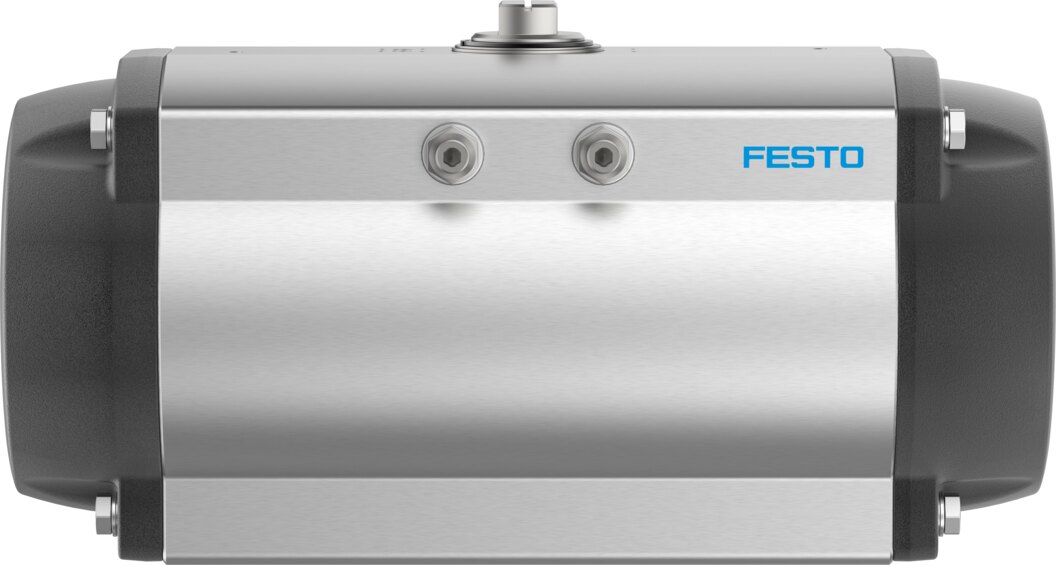

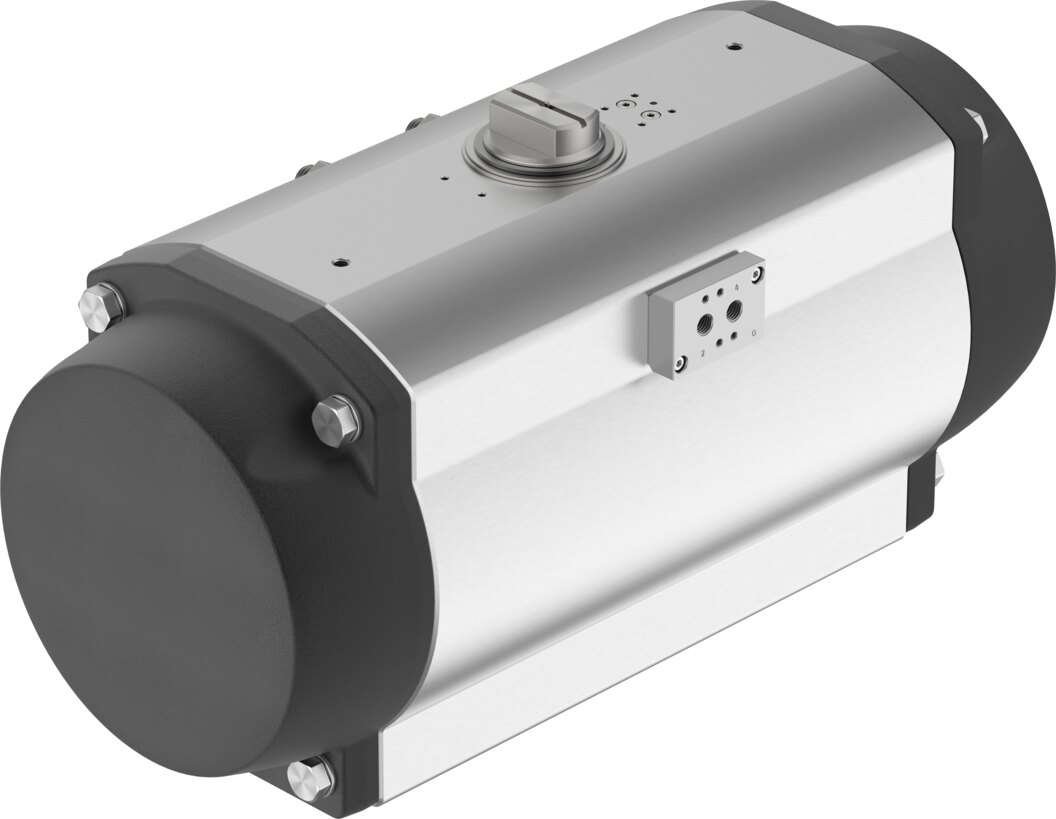

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 2300, Flansch F16 DFPD-2300-RP-90-RS45-F16-R3-C-VDE2 - Festo 8102912

Für Auf/Zu-Armaturen mit Sicherheitsstellung: Der DFPD-2300-RP-90-RS45-F16-R3-C-VDE2 arbeitet einfachwirkend mit Federrückstellung und erreicht bei 4,5 bar bis zu 1163 Nm. Flanschbild F16 nach ISO 5211 und Wellenanschluss T46, Tiefe 48 mm passen direkt auf den Armaturenkopf.

Vorteile

• 700,6 bis 1163 Nm mit Druckluft (4,5 bar) und 663,3 bis 1127 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F16, Wellenanschluss T46
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 3
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Endlage bei 0° um -5 bis 5° verstellbar

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F16 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-2300 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Der DFPD-2300-RP-90-RS45-F16-R3-C-VDE2 wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Das Produktgewicht beträgt 74,7 kg.
