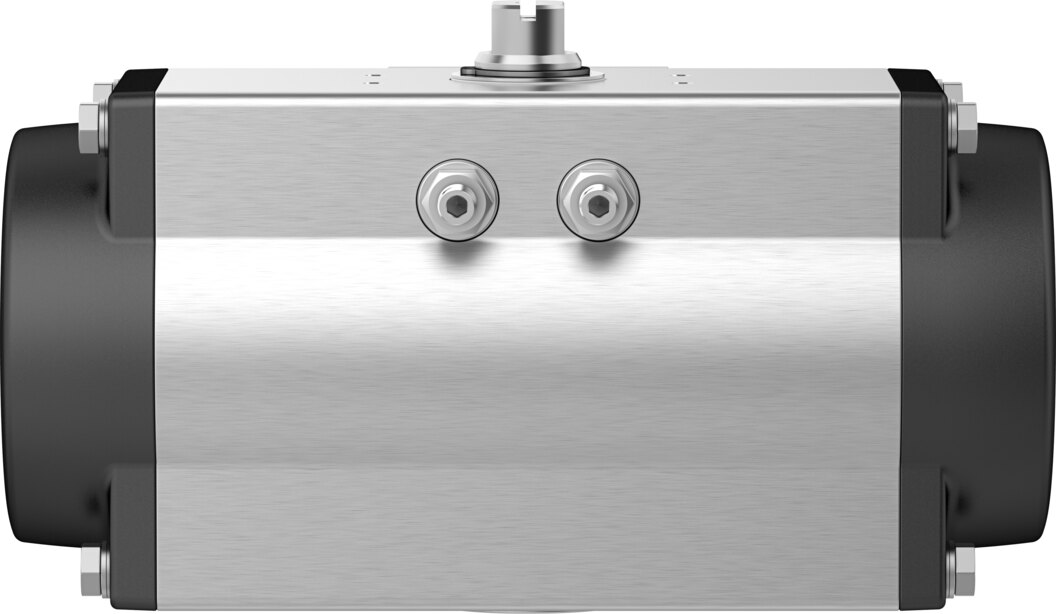

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 160, Flansch F07 DFPD-160-RP-90-RS35-F07-17-R3-C - Festo 8144435

Der einfachwirkende DFPD der Größe 160 bewegt die Armatur mit 35,8 bis 68,8 Nm Luftdrehmoment bei 3,5 bar und stellt sie per Feder mit 33,7 bis 66,6 Nm zurück. Angebaut wird über das Lochbild F07 nach ISO 5211, die Welle T17, Tiefe 19 mm greift in die Armaturenspindel.

Vorteile

• 35,8 bis 68,8 Nm mit Druckluft (3,5 bar) und 33,7 bis 66,6 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F07, Wellenanschluss T17

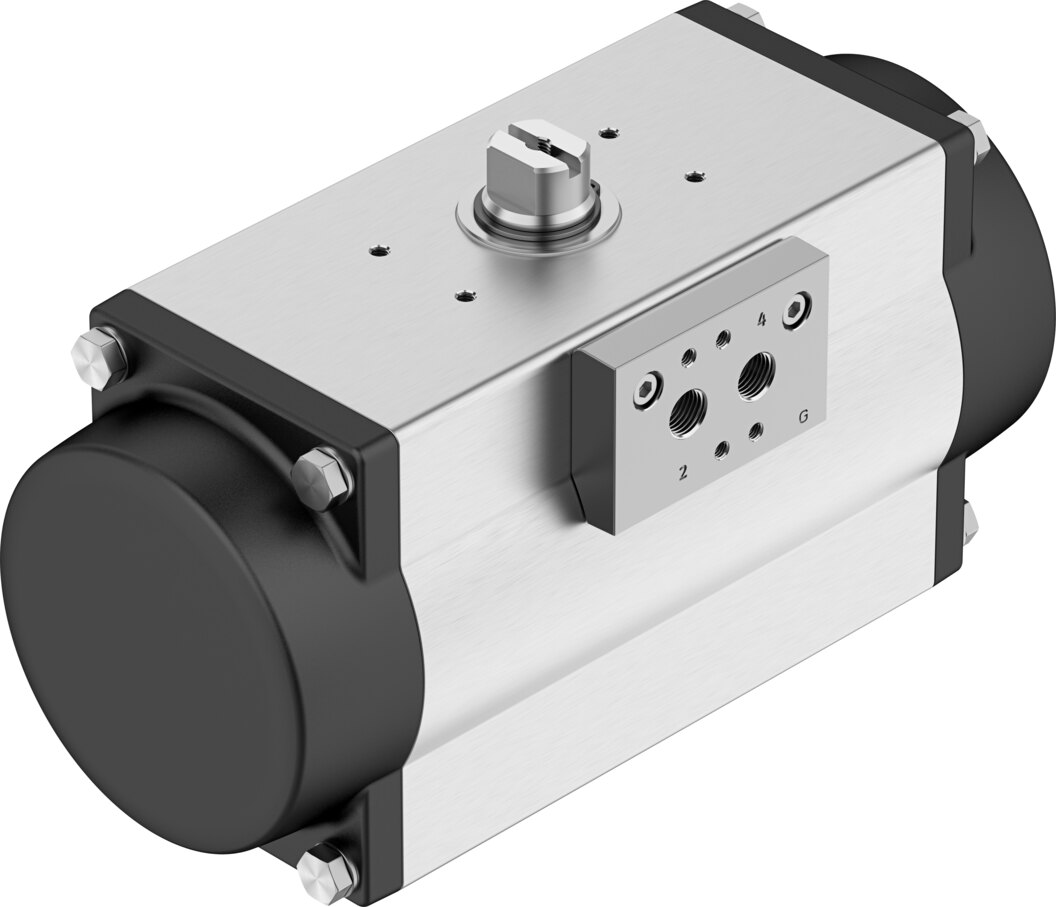

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Luftverbrauch 5,9 l pro Schaltzyklus bei 6 bar

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F07, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-160 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Der DFPD-160-RP-90-RS35-F07-17-R3-C wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Für die Auslegung der Armaturenkonsole: Produktgewicht 6,86 kg.
