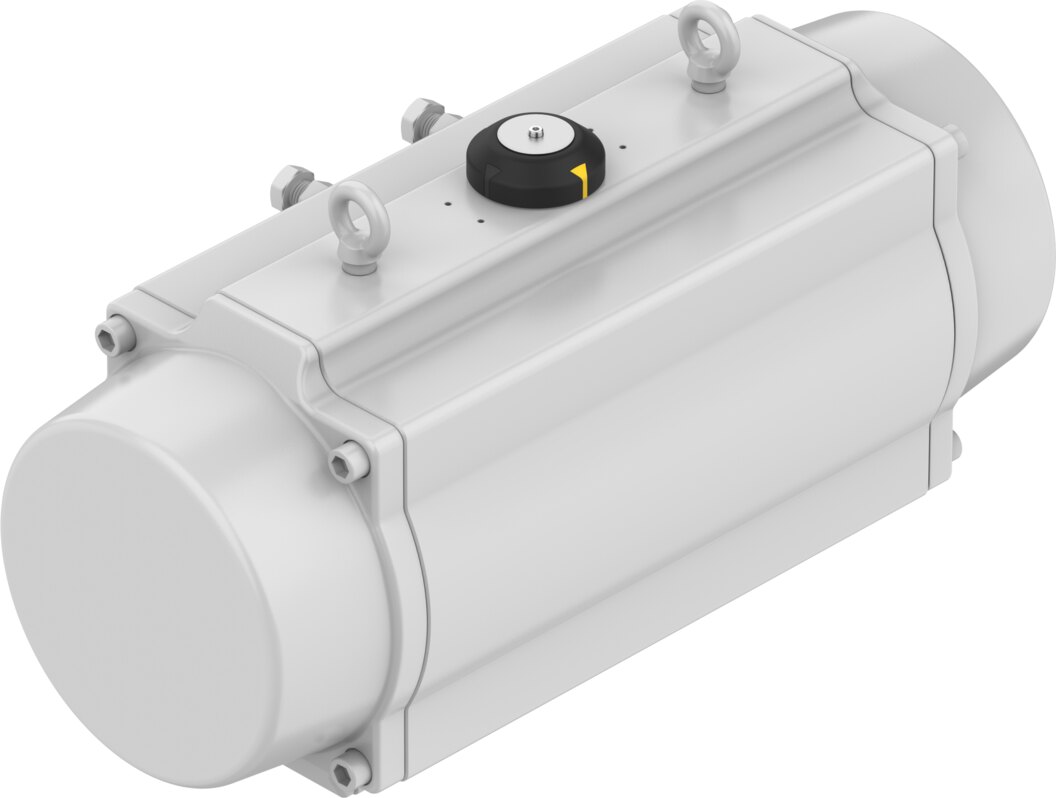

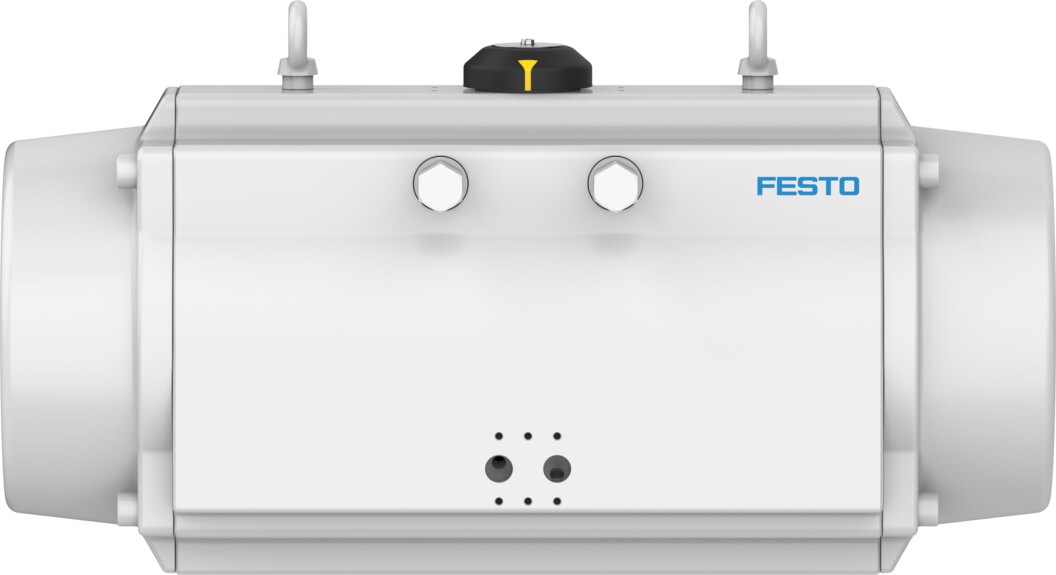

Schwenkantrieb DFPD-3500-RP-90-RD-F16 - Festo 8211834

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Schwenkantrieb doppeltwirkend, 3229 Nm, Größe 3500, Flansch F16 DFPD-3500-RP-90-RD-F16 - Festo 8211834

Name: Schwenkantrieb doppeltwirkend, 3229 Nm, Größe 3500, Flansch F16 DFPD-3500-RP-90-RD-F16 - Festo 8211834
Brand: Festo
SKU: FES-8211834
Price: 2740.46 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der DFPD-3500-RP-90-RD-F16 schwenkt Kugelhähne und Absperrklappen mit Flansch F16 in beide Richtungen per Druckluft. Bei 5,5 bar Nennbetriebsdruck stehen 3229 Nm an der Welle T46 zur Verfügung. Zulassung und Eignung: ATEX II 2G/2D, einsetzbar bis SIL 2 Low Demand. Gewicht 75,5 kg.

Netto

2.740,46 €

zzgl. MwSt.

3.261,15 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8211834

Hersteller-Nr. DFPD-3500-RP-90-RD-F16

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Mit bis zu 3229 Nm bei 5,5 bar Nennbetriebsdruck betätigt der DFPD der Größe 3500 Kugelhähne und Absperrklappen mit Flanschbild F16. Angebaut wird über das Lochbild F16 nach ISO 5211, die Welle T46, Tiefe 50 mm greift in die Armaturenspindel.

Vorteile

Drehmoment 3229 Nm bei 5,5 bar Nennbetriebsdruck
Armaturenanschluss nach ISO 5211: Flansch F16, Wellenanschluss T46
Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 3
Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T6 Gb
Endlage bei 0° um -5 bis 5° verstellbar
Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F16 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. Für Ex-Bereiche: Der Antrieb mit Flansch F16 ist nach ATEX II 2G/2D für Zone 1 und 2 sowie Zone 21 und 22 geeignet. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:3:4] im Druckbereich 2 bis 6,8 bar, Nennbetriebsdruck 5,5 bar. Das Produktgewicht beträgt 75,5 kg.

Technische Daten

Bestelltyp	DFPD-3500-RP-90-RD-F16
Festo-Teilenummer	8211834
Baugröße Stellantrieb	3500
Flanschbohrbild	F16
Schwenkwinkel	90°
Verstellbereich Endlage bei 0°	-5 bis 5°
Verstellbereich Endlage bei Nennschwenkwinkel	-5 bis 5°
Wellenanschluss Tiefe	50 mm
Norm Anschluss zur Armatur	ISO 5211
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Zahnstange/Ritzel
Schließrichtung	rechtsschließend
Ventilanschluss entspricht Norm	VDI/VDE 3845 (NAMUR)
Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm	VDI/VDE 3845 Größe AA 3
Sicherheitsfunktion	Die Sicherheitsfunktion besteht darin, dass der Antrieb in die definierte Sicherheitsschaltstellung schaltet, Diese Schaltbewegung wird durch Belüftung der entsprechenden Druckkammer mit Druckluft erreicht, Der Wert des erzeugten Drehmoments hängt von der
Safety Integrity Level (SIL)	bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, bis SIL 3 in einer redundanten Architektur
Berstdruck	20,43 bar
Betriebsdruck	2 bis 6,8 bar
Nennbetriebsdruck	5,5 bar
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Zertifikat ausstellende Stelle	TÜV Rheinland 968/FSP 2959.00/2025
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T6 Gb
Ex-Zündschutzart Staub	Ex h IIIC T85°C Db
Ex-Umgebungstemperatur	-20 bis 80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:3:4]
Hinweis zum Betriebs-/Steuermedium	Taupunkt min, 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität	VDMA24364-Zone III
Lagertemperatur	-20 bis 60 °C
Umgebungstemperatur	-20 bis 80 °C
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel	3229 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel	3229 Nm
Hinweis zum Drehmoment	Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung
Luftverbrauch bei 6 bar pro Zyklus 0°-Nennschwenkwinkel-0°	314,37 l
Produktgewicht	75500 g
Wellenanschluss	T46
Pneumatischer Anschluss	G1/2
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschlussplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Deckel	Aluminium-Druckguss, lackiert
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium, eloxiert
Werkstoffnummer Gehäuse	EN AW-6005
Werkstoff Kolben	Aluminium-Druckguss
Werkstoff Lager	POM
Werkstoff Schrauben	hochlegierter Stahl rostfrei
Werkstoff Welle	Stahl, vernickelt
Gewicht	85 kg
Hersteller	Festo
Hersteller-Nr.	DFPD-3500-RP-90-RD-F16
EAN	4052568769710
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Gewinde	G 1/2
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Zahnstange/Ritzel
Betätigungsart	pneumatisch
Norm	DIN EN ISO 5211, VDI/VDE 3845
Serie	DFPD
Betriebsdruck max [bar]	6
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
