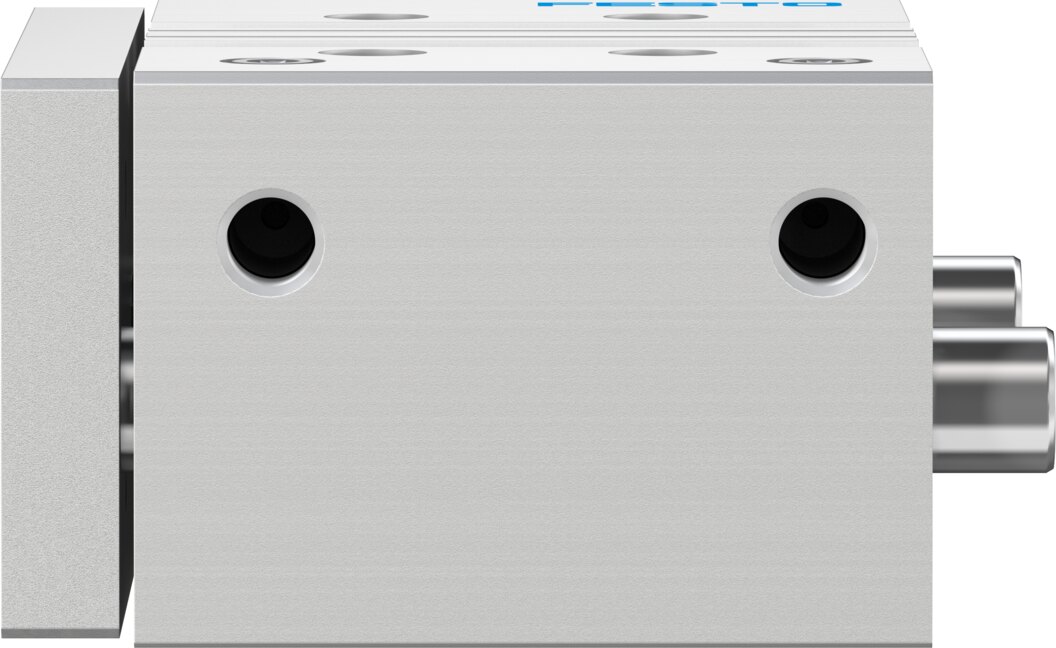

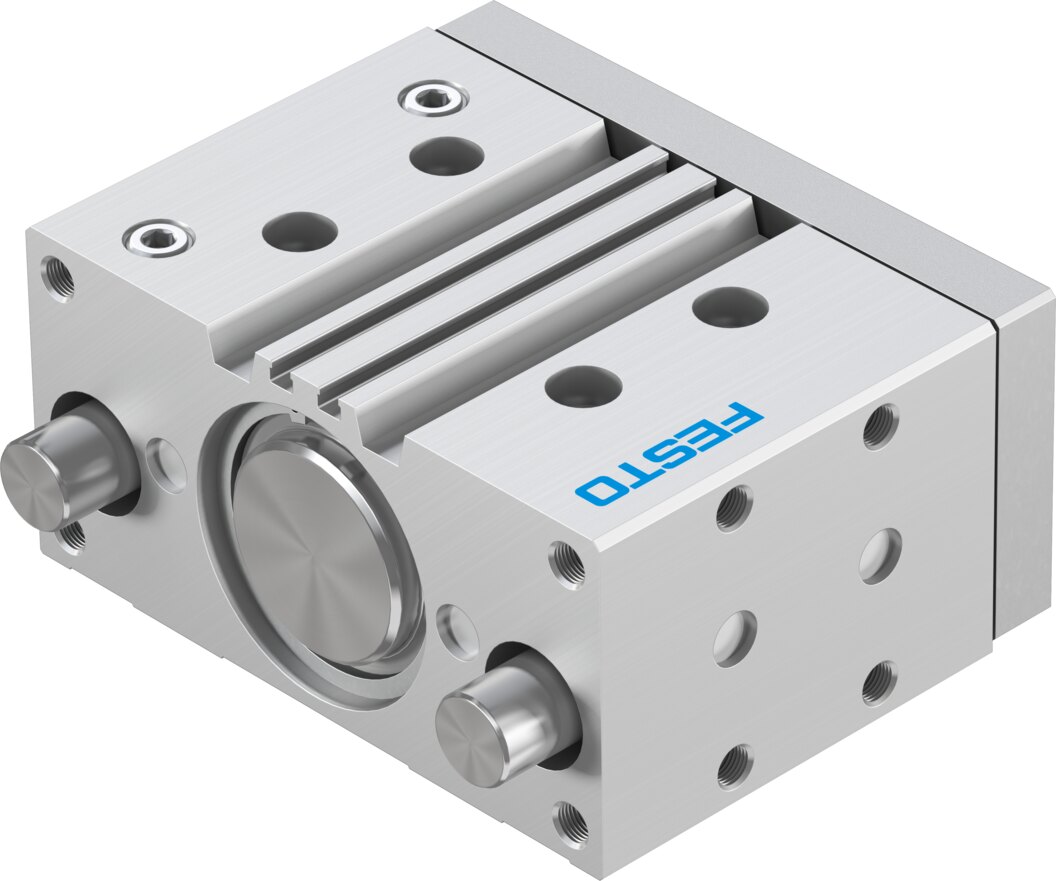

Führungszylinder mit Kugelumlaufführung Ø 63 mm Hub 50 mm DFM-63-50-P-A-KF-F1A - Festo 8118955

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-63-50-P-A-KF-F1A mit 50 mm Hub und 1870 N Vorlaufkraft bei 6 bar.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1487 N
• Kraft: 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar (theoretisch)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Momente: Mx bis 92,97 Nm, My/Mz bis 31,98 Nm
• Geschwindigkeit: bis 0,6 m/s
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Den DFM-63-50-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-63-50-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 50 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
