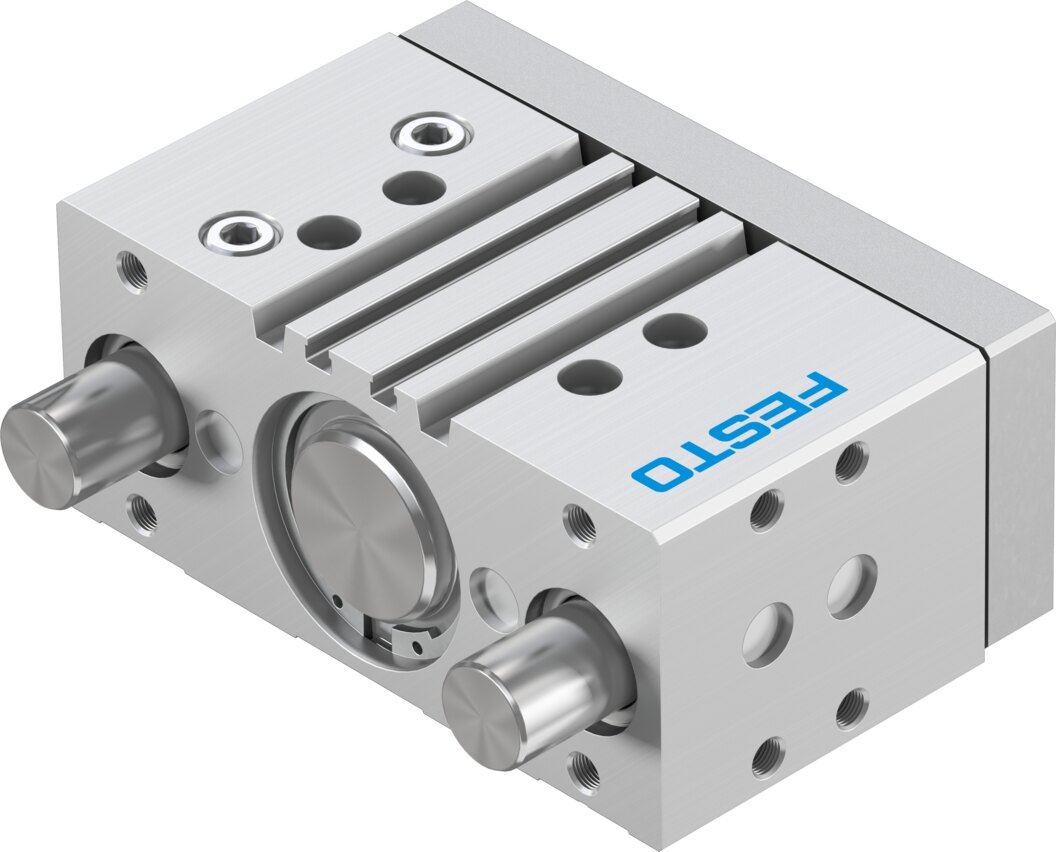

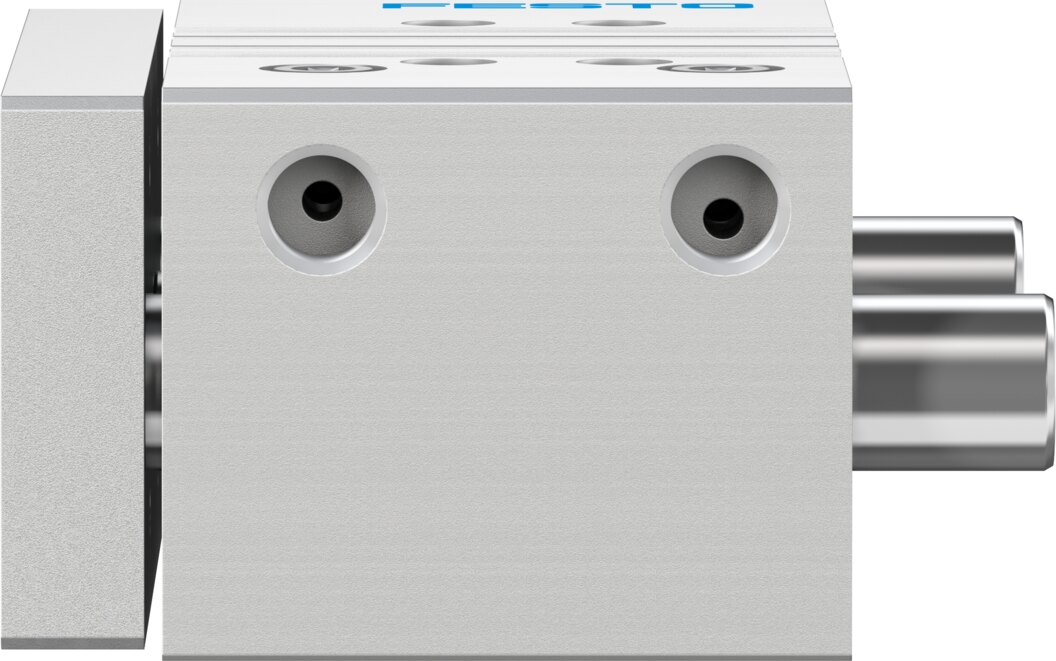

Führungszylinder mit Kugelumlaufführung Ø 50 mm Hub 25 mm DFM-50-25-P-A-KF-F1A - Festo 8118934

Kolben-Ø 50 mm, 25 mm Hub und 1178 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-50-25-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1487 N
• Kraft: 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar (theoretisch)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Momente: Mx bis 81,79 Nm, My/Mz bis 31,98 Nm
• Geschwindigkeit: bis 0,6 m/s
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1 J

Einsatz

Typische Aufgaben für den DFM-50-25-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Medium für den DFM-50-25-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 25 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
