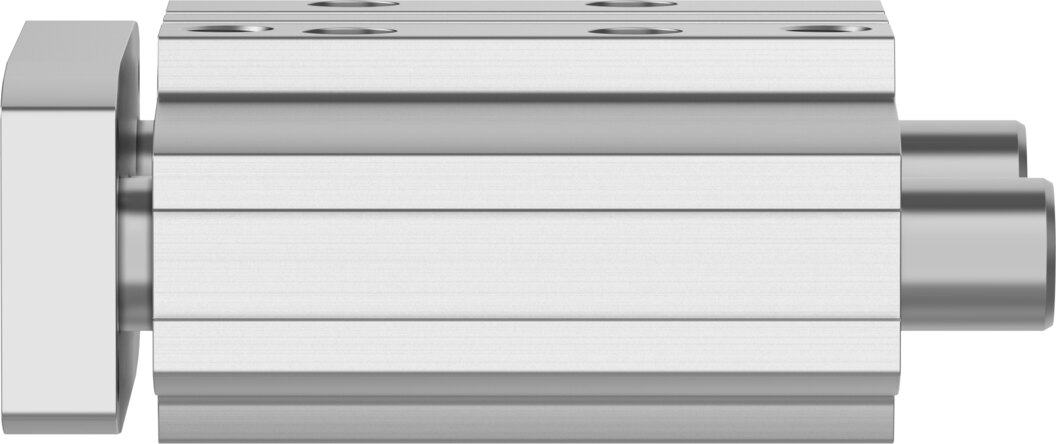

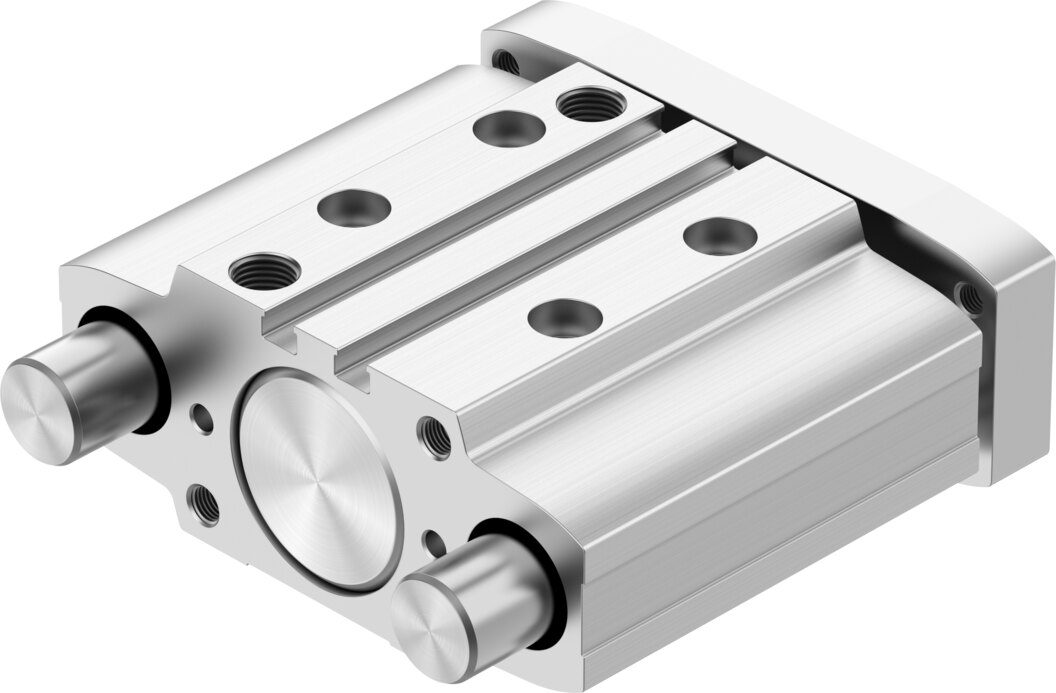

Führungszylinder DGRC-GF-32-20-PA - Festo 8218212
Netto
zzgl. MwSt.
315,96 € inkl. 19 % MwSt., zzgl. Versand
265,51 €
Artikel
FES-8218212
Hersteller-Nr.
DGRC-GF-32-20-PA
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 50 mm |
|---|---|
| Hub | 20 mm |
| Kolben-Ø | 32 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Führungsstange mit Joch |
| Betriebsdruck | 1,5 ... 10 bar |
| Max. Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 ... 60 °C |
| Aufprallenergie in den Endlagen | 0,4 J |
| Max. Kraft Fy | 989,7 N |
| Max. Kraft Fy statisch | 989,7 N |
| Max. Kraft Fz | 989,7 N |
| Max. Kraft Fz statisch | 989,7 N |
| Max. Moment Mx | 37,61 Nm |
| Max. Moment Mx statisch | 37,61 Nm |
| Max. Moment My | 20,29 Nm |
| Max. Moment My statisch | 20,29 Nm |
| Max. Moment Mz | 20,29 Nm |
| Max. Moment Mz statisch | 20,29 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 9,92 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 158,3 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 415 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 482 N |
| Verdrehspiel | 0,045 deg |
| Bewegte Masse | 395,7 g |
| Produktgewicht | 717,8 g |
| Grundgewicht bei 0 mm Hub | 322,1 g |
| Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub | 28 mm |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Dynamische Dichtungen | TPE-U(PU) |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsstange | hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Gewicht | 0,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGRC-GF-32-20-PA |
| EAN | 4052568771119 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
