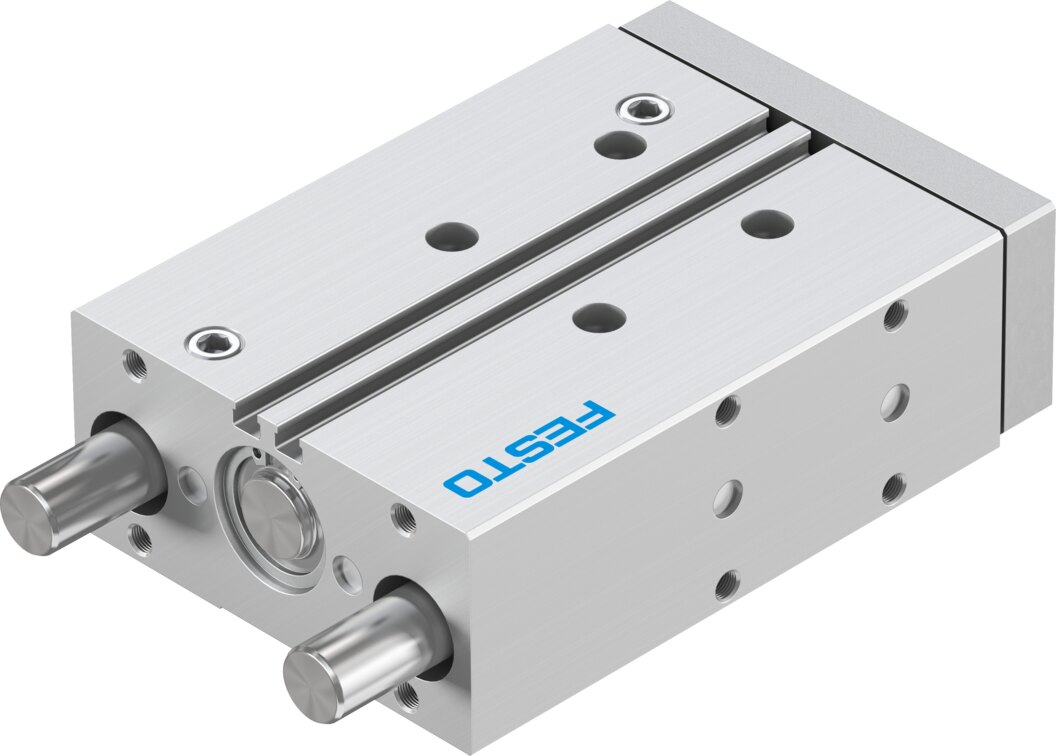

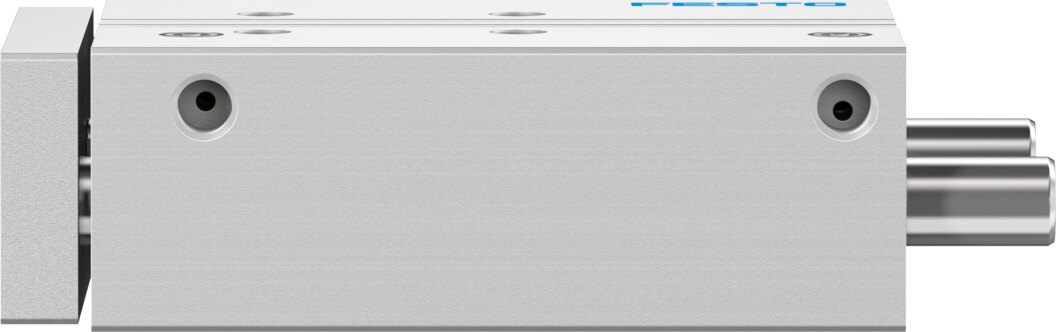

Führungszylinder mit Kugelumlaufführung Ø 25 mm Hub 80 mm DFM-25-80-P-A-KF-F1A - Festo 8118874

Der DFM-25-80-P-A-KF-F1A setzt bei 6 bar theoretisch 295 N in eine geführte Linearbewegung über 80 mm um, Kolben-Ø 25 mm.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 863 N
• Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Momente: Mx bis 29,35 Nm, My/Mz bis 16,83 Nm
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,3 J
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Den DFM-25-80-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-25-80-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 25 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
