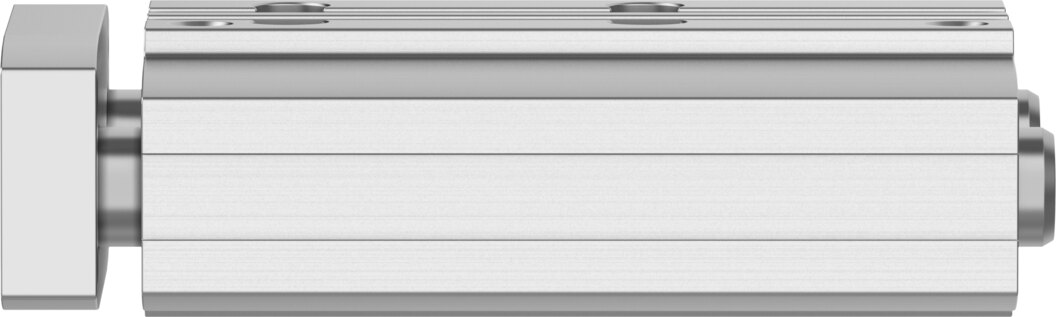

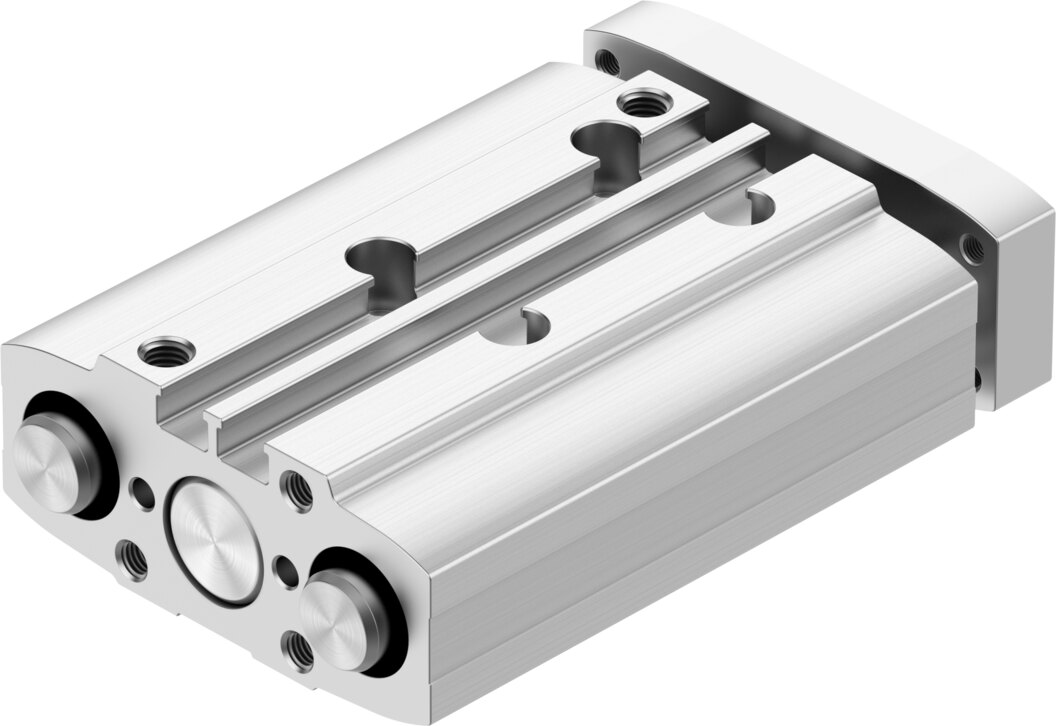

Führungszylinder DGRC-GF-12-25-PA - Festo 8218184
Führungszylinder DGRC-GF-12-25-PA - Festo 8218184 Führungszylinder DGRC-GF-12-25-PA - Festo 8218184 Führungszylinder DGRC-GF-12-25-PA - Festo 8218184 Führungszylinder DGRC-GF-12-25-PA - Festo 8218184

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 12 mm Hub 25 mm DGRC-GF-12-25-PA - Festo 8218184

Festo ✓ Originalprodukt Neuware

Führungszylinder DGRC-GF-12-25-PA von Festo: Kolben-Ø 12 mm, Hub 25 mm, Gleitführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 68 N vor, 51 N zurück. Querkräfte bis 187 N und Momente Mx bis 3,55 Nm nimmt die Führung direkt auf.

Netto
155,54 €
zzgl. MwSt.
185,09 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8218184
Hersteller-Nr. DGRC-GF-12-25-PA
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 12 mm, 25 mm Hub und 68 N Vorschubkraft bei 6 bar: der Führungszylinder DGRC-GF-12-25-PA bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 187 N
  • Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
  • Momente: Mx bis 3,55 Nm, My/Mz bis 2,2 Nm
  • Geschwindigkeit: bis 0,8 m/s
  • Verdrehspiel: nur 0,065°
  • Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Typische Einsätze des DGRC-GF-12-25-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DGRC-GF-12-25-PA ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 25 mm Hub: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

TypDGRC-GF-12-25-PA
Festo-Nummer8218184
Lastschwerpunktabstand zur Jochplatte xs50 mm
Hub25 mm
Kolben-Ø12 mm
Betriebsart der AntriebseinheitJoch
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
FührungGleitführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Verdrehsicherung/FührungFührungsstange mit Joch
Betriebsdruck2 bis 10 bar
Maximale Geschwindigkeit0,8 m/s
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Aufprallenergie in den Endlagen0,07 J
Maximale Kraft Fy187 N
Maximale Kraft Fy statisch187 N
Maximale Kraft Fz187 N
Maximale Kraft Fz statisch187 N
Maximales Moment Mx3,55 Nm
Maximales Moment Mx statisch3,55 Nm
Maximales Moment My2,2 Nm
Maximales Moment My statisch2,2 Nm
Maximales Moment Mz2,2 Nm
Maximales Moment Mz statisch2,2 Nm
Maximal zulässiges Moment Mx (hubabhängig)0,68 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)19,6 N
Theoretische Kraft bei 6 bar, Rücklauf51 N
Theoretische Kraft bei 6 bar, Vorlauf68 N
Verdrehspiel0,065°
Bewegte Masse106,7 g
Produktgewicht226,6 g
Grundgewicht bei 0 mm Hub119,9 g
Schwerpunkt der bewegten Masse (hubabhängig)25,5 mm
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff dynamische DichtungenTPE-U(PU)
Werkstoff EndplatteAluminium-Knetlegierung, eloxiert
Werkstoff Führungsstangehochlegierter Stahl
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl
Gewicht0,22 kg
HerstellerFesto
Hersteller-Nr.DGRC-GF-12-25-PA
EAN4052568770839
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungGleitführung
WerkstoffAluminium, eloxiert
GewindeM5
Kolben-Ø [mm]12
Hub [mm]25
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
Bohrung (mm)12
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
