Führungszylinder DFM-20-160-B-PPV-A-GF - Festo 609167
Führungszylinder DFM-20-160-B-PPV-A-GF - Festo 609167 Führungszylinder DFM-20-160-B-PPV-A-GF - Festo 609167 Führungszylinder DFM-20-160-B-PPV-A-GF - Festo 609167

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

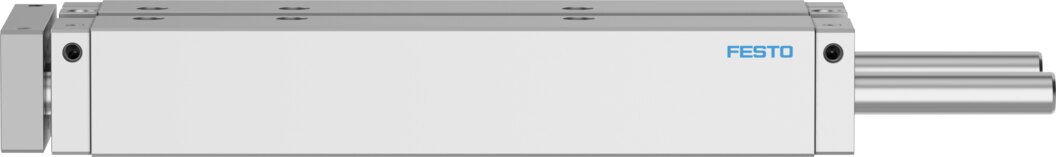

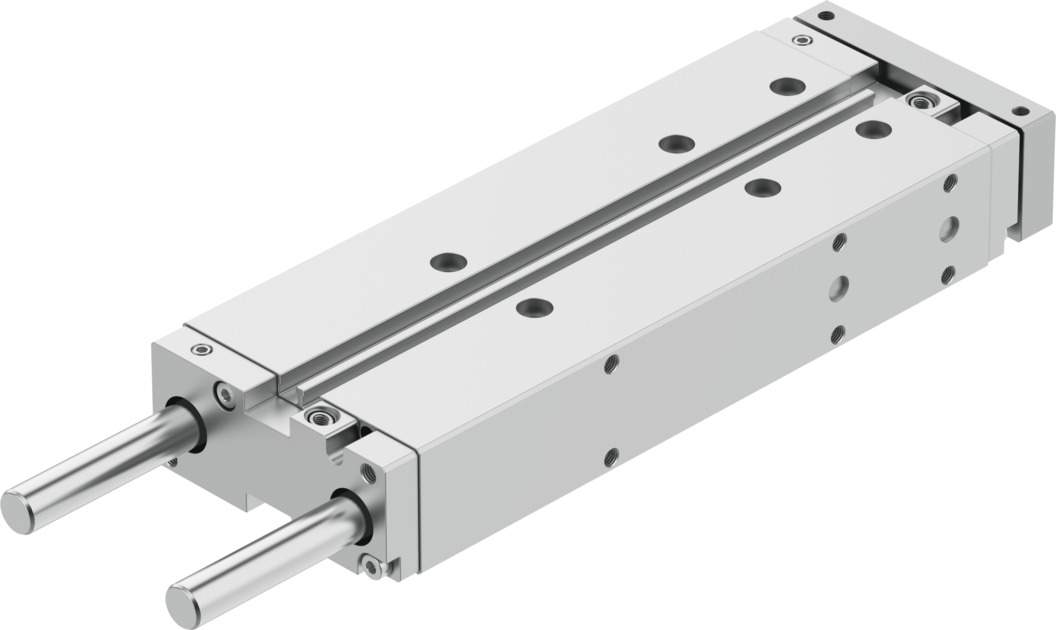

Führungszylinder mit Gleitführung Ø 20 mm Hub 160 mm DFM-20-160-B-PPV-A-GF - Festo 609167

Festo ✓ Originalprodukt Neuware

Mit 160 mm Hub und Kolben-Ø 20 mm übernimmt der Führungszylinder DFM-20-160-B-PPV-A-GF Hub- und Schiebeaufgaben, geführt von einer Gleitführung. Bei 6 bar liefert er theoretisch 188 N im Vorlauf und 158 N im Rücklauf. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
415,71 €
zzgl. MwSt.
494,69 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-609167
Hersteller-Nr. DFM-20-160-B-PPV-A-GF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der DFM-20-160-B-PPV-A-GF setzt bei 6 bar theoretisch 188 N in eine geführte Linearbewegung über 160 mm um, Kolben-Ø 20 mm.

Vorteile

  • Gleitführung: Führungsstangen in Gleitlagern
  • Kraft: 188 N Vorlauf und 158 N Rücklauf bei 6 bar (theoretisch)
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
  • Kolbenstange: hochlegierter, rostfreier Stahl
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar

Einsatz

Der DFM-20-160-B-PPV-A-GF eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DFM-20-160-B-PPV-A-GF arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 160 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und Korrosionsbeständigkeitsklasse 2 für mäßige Korrosionsbeanspruchung.

Technische Daten

TypDFM-20-160-B-PPV-A-GF
Festo-Nummer609167
Hub160 mm
Kolben-Ø20 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungGleitführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,2 J
Theoretische Kraft bei 6 bar, Rücklauf158 N
Theoretische Kraft bei 6 bar, Vorlauf188 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussM5
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht2,3 kg
HerstellerFesto
Hersteller-Nr.DFM-20-160-B-PPV-A-GF
EAN4052568410018
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungGleitführung
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]20
Hub [mm]160
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)20
Temperaturbereich-20-80 °C
Temperatur (max.)80
