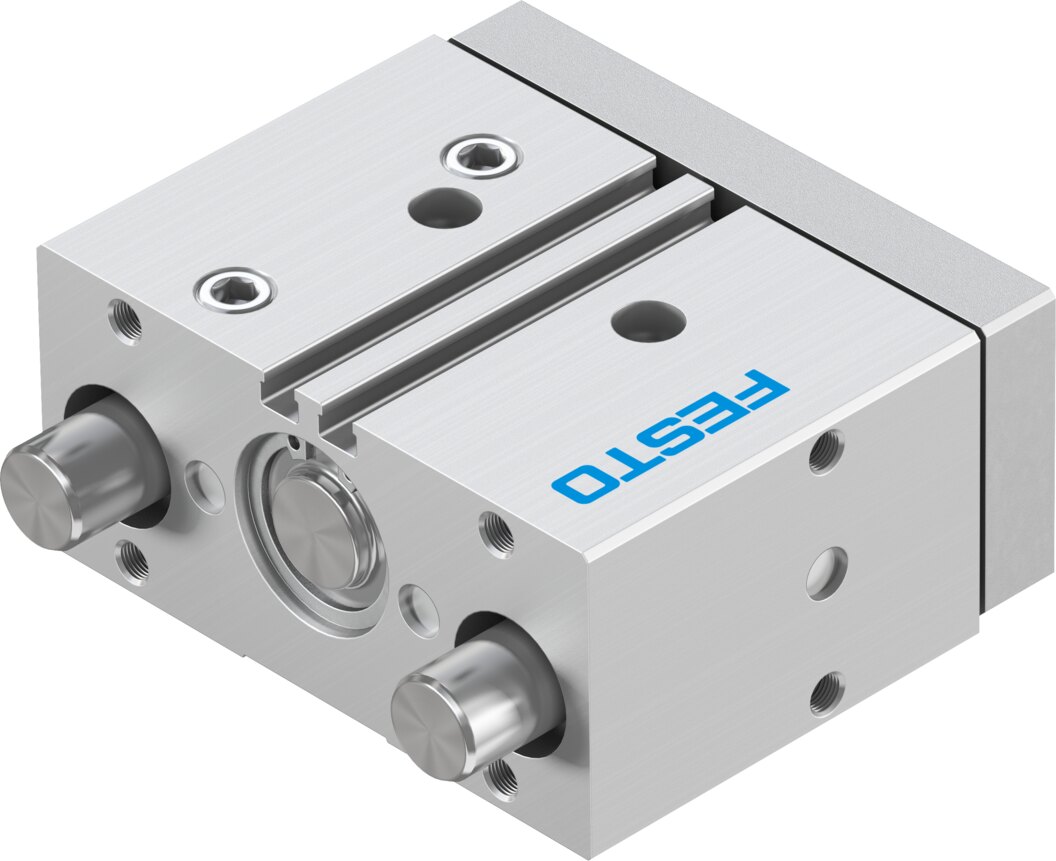

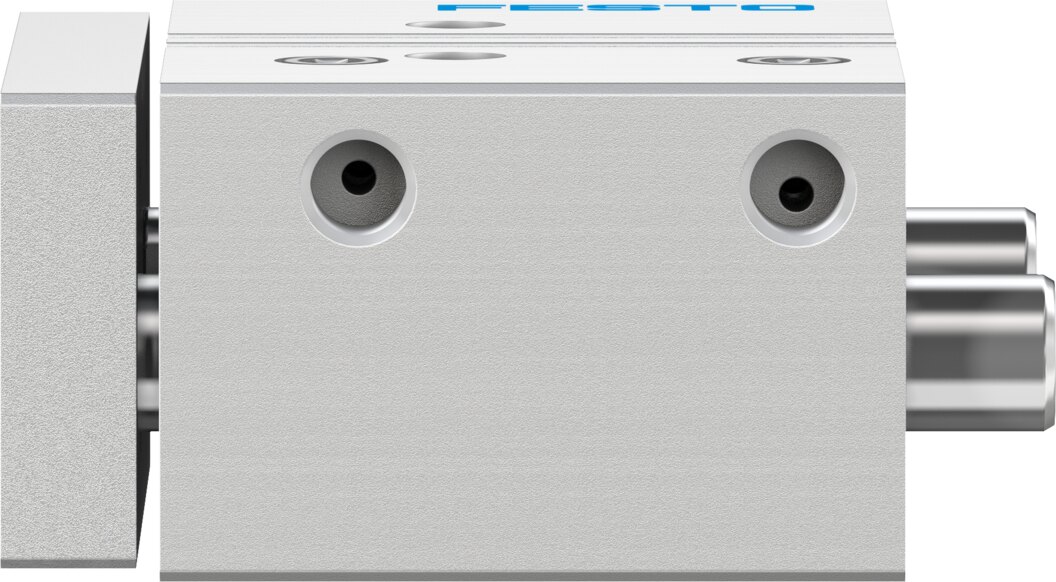

Führungszylinder mit Kugelumlaufführung Ø 25 mm Hub 20 mm DFM-25-20-P-A-KF-F1A - Festo 8118869
Mit 20 mm Hub und Kolben-Ø 25 mm übernimmt der Führungszylinder DFM-25-20-P-A-KF-F1A Hub- und Schiebeaufgaben, geführt von einer Kugelumlaufführung. Bei 6 bar liefert er theoretisch 295 N im Vorlauf und 247 N im Rücklauf. Querkräfte bis 863 N und Momente Mx bis 29,35 Nm nimmt die Führung direkt auf.
Netto
zzgl. MwSt.
412,36 € inkl. 19 % MwSt., zzgl. Versand
346,52 €
Artikel
FES-8118869
Hersteller-Nr.
DFM-25-20-P-A-KF-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der DFM-25-20-P-A-KF-F1A setzt bei 6 bar theoretisch 295 N in eine geführte Linearbewegung über 20 mm um, Kolben-Ø 25 mm.
Vorteile
- Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 863 N
- Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
- Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
- Momente: Mx bis 29,35 Nm, My/Mz bis 12,52 Nm
- Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,3 J
- Kolbenstange: hochlegierter, rostfreier Stahl
Einsatz
Den DFM-25-20-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-25-20-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 25 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DFM-25-20-P-A-KF-F1A |
|---|---|
| Festo-Nummer | 8118869 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 20 mm |
| Kolben-Ø | 25 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Kugelumlaufführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | ohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen) |
| Betriebsdruck | 1,5 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit (ISO 14644-14) | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -5 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,3 J |
| Maximale Kraft Fy | 863 N |
| Maximale Kraft Fy statisch | 1060 N |
| Maximale Kraft Fz | 863 N |
| Maximale Kraft Fz statisch | 1060 N |
| Maximales Moment Mx | 29,35 Nm |
| Maximales Moment Mx statisch | 36,04 Nm |
| Maximales Moment My | 12,52 Nm |
| Maximales Moment My statisch | 15,37 Nm |
| Maximales Moment Mz | 12,52 Nm |
| Maximales Moment Mz statisch | 15,37 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 6,14 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 110 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 247 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 295 N |
| Bewegte Masse | 595 g |
| Produktgewicht | 1173 g |
| Schwerpunkt der bewegten Masse (hubabhängig) | 24,6 mm |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 1,2 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-25-20-P-A-KF-F1A |
| EAN | 4052568560256 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Kugelumlaufführung |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Kolben-Ø [mm] | 25 |
| Hub [mm] | 20 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Serie | DFM |
| Bohrung (mm) | 25 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
