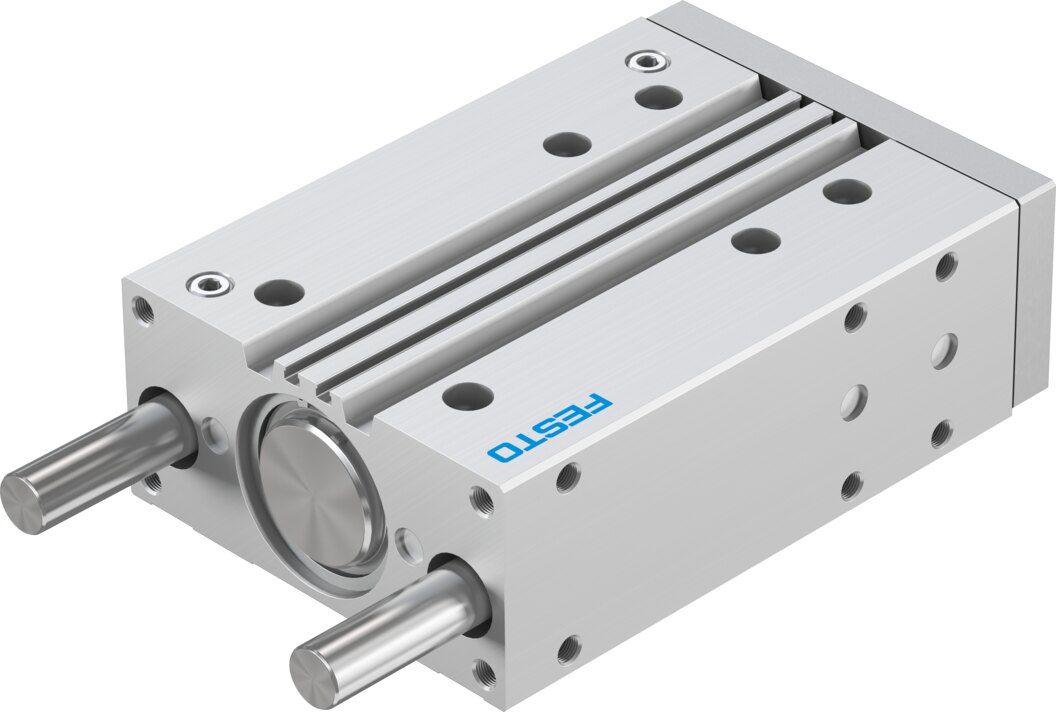

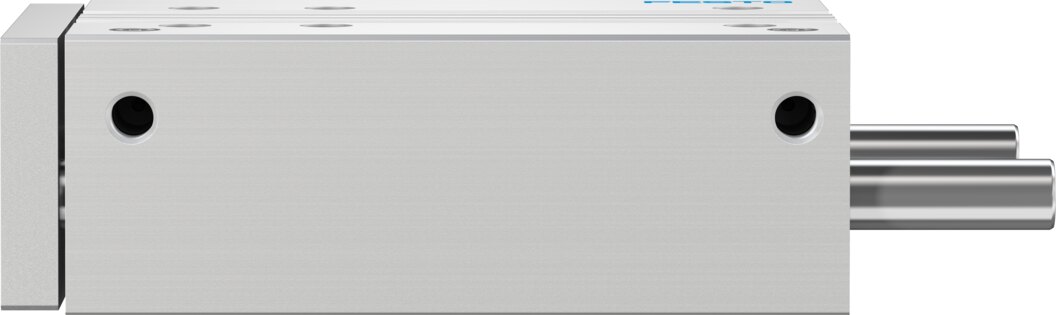

Führungszylinder mit Kugelumlaufführung Ø 63 mm Hub 160 mm DFM-63-160-P-A-KF-F1A - Festo 8118959

Kolben-Ø 63 mm, 160 mm Hub und 1870 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-63-160-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1487 N
• Kraft: 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar (theoretisch)
• Momente: Mx bis 92,97 Nm, My/Mz bis 62,46 Nm
• Kolbenstange: hochlegierter, rostfreier Stahl
• Geschwindigkeit: bis 0,6 m/s
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Den DFM-63-160-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Der DFM-63-160-P-A-KF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 160 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
