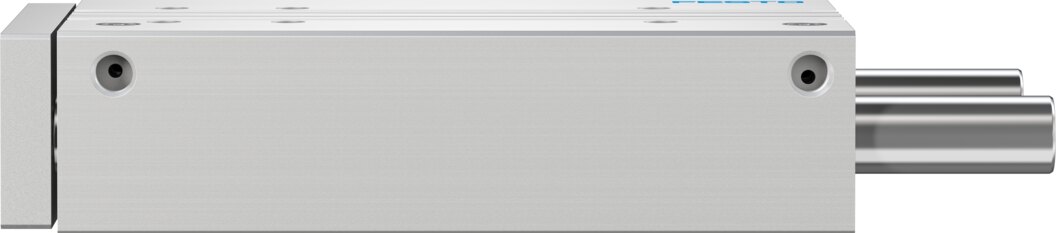

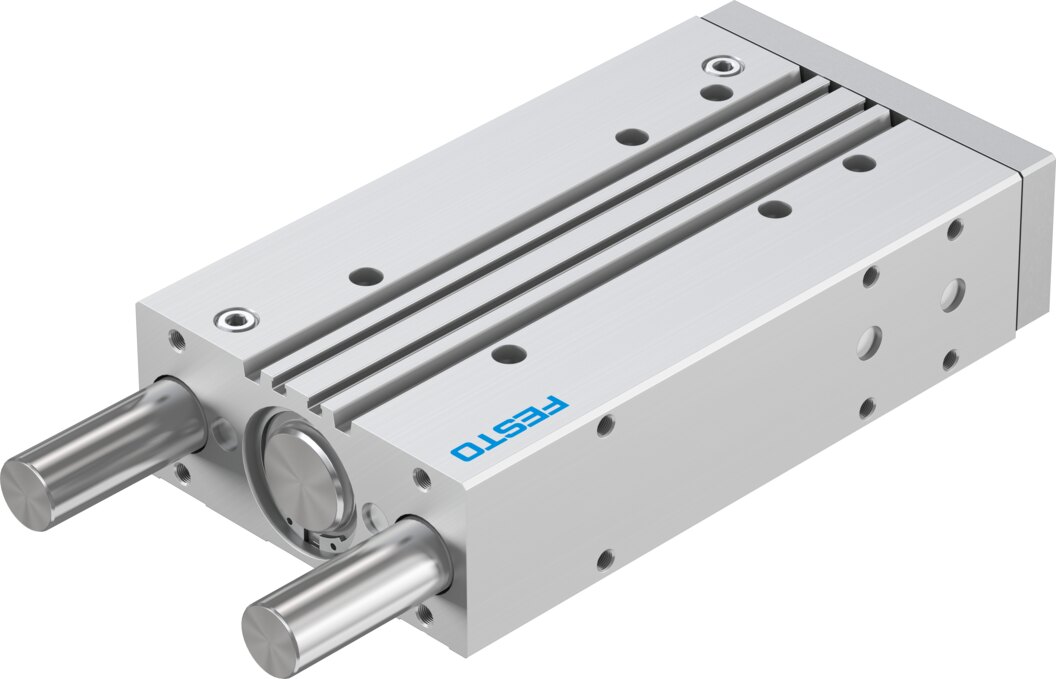

Führungszylinder mit Gleitführung Ø 50 mm Hub 200 mm DFM-50-200-P-A-GF-F1A - Festo 8118933

Der DFM-50-200-P-A-GF-F1A setzt bei 6 bar theoretisch 1178 N in eine geführte Linearbewegung über 200 mm um, Kolben-Ø 50 mm.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1533 N
• Kraft: 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar (theoretisch)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Geschwindigkeit: bis 0,6 m/s
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1 J
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Typische Einsätze des DFM-50-200-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DFM-50-200-P-A-GF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 50 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
