Führungszylinder DFM-16-20-P-A-KF-F1A - Festo 8118831

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

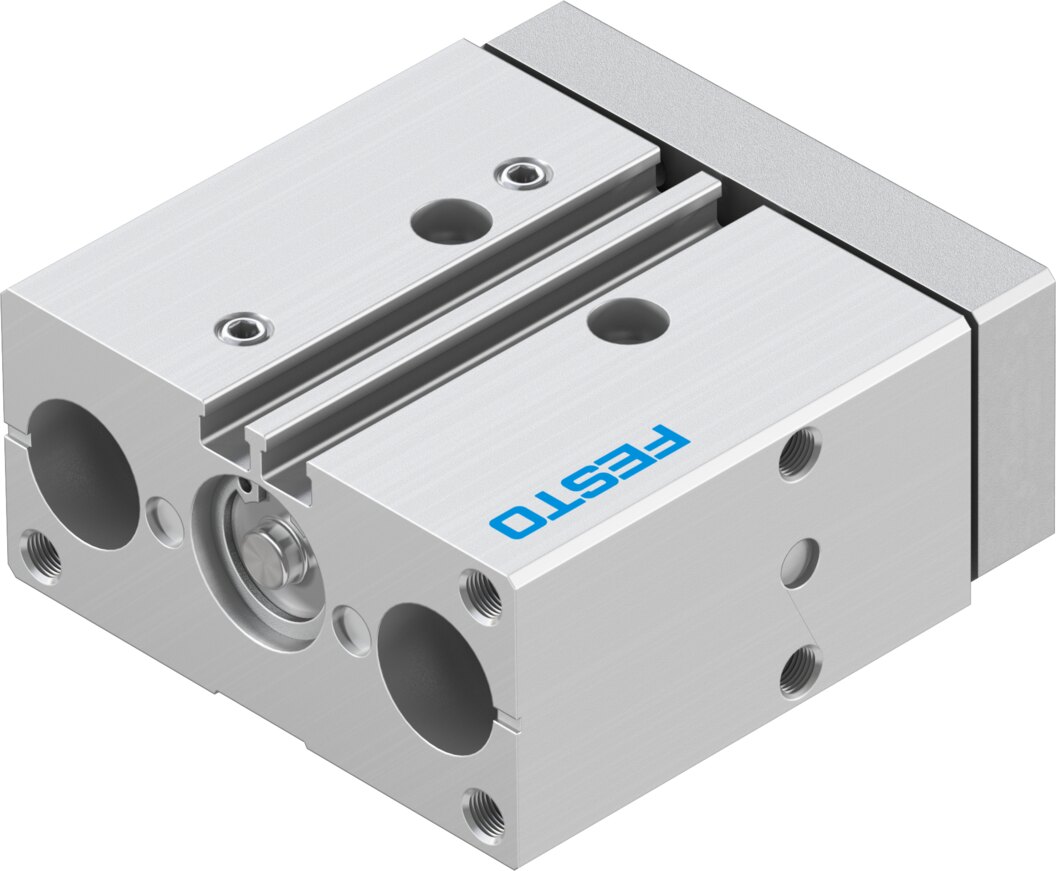

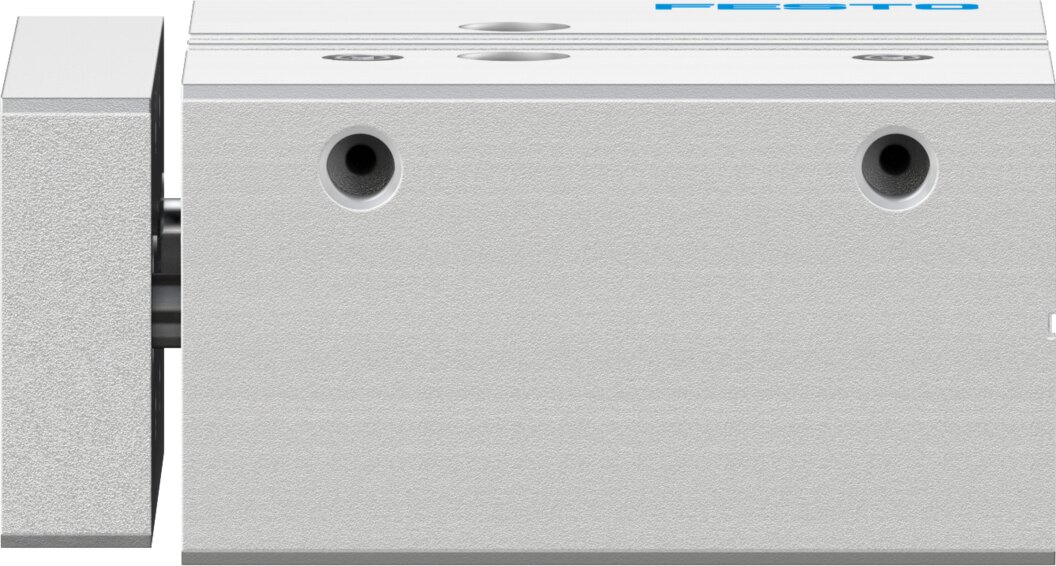

Führungszylinder mit Kugelumlaufführung Ø 16 mm Hub 20 mm DFM-16-20-P-A-KF-F1A - Festo 8118831

Name: Führungszylinder mit Kugelumlaufführung Ø 16 mm Hub 20 mm DFM-16-20-P-A-KF-F1A - Festo 8118831
Brand: Festo
SKU: FES-8118831
Price: 293.35 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Führungszylinder DFM-16-20-P-A-KF-F1A von Festo: Kolben-Ø 16 mm, Hub 20 mm, Kugelumlaufführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 121 N vor, 90 N zurück. Querkräfte bis 389 N und Momente Mx bis 8,95 Nm nimmt die Führung direkt auf.

Netto

293,35 €

zzgl. MwSt.

349,09 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8118831

Hersteller-Nr. DFM-16-20-P-A-KF-F1A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 16 mm, 20 mm Hub und 121 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-16-20-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 389 N
Kraft: 121 N Vorlauf und 90 N Rücklauf bei 6 bar (theoretisch)
Kolbenstange: hochlegierter, rostfreier Stahl
Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,15 J
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Typische Aufgaben für den DFM-16-20-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Medium für den DFM-16-20-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 16 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DFM-16-20-P-A-KF-F1A
Festo-Nummer	8118831
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	20 mm
Kolben-Ø	16 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Varianten	ohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen)
Betriebsdruck	2 bis 10 bar
Maximale Geschwindigkeit	0,8 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (ISO 14644-14)	Klasse 6 nach ISO 14644-1
Umgebungstemperatur	-5 bis 60 °C
Aufprallenergie in den Endlagen	0,15 J
Maximale Kraft Fy	389 N
Maximale Kraft Fy statisch	415 N
Maximale Kraft Fz	389 N
Maximale Kraft Fz statisch	415 N
Maximales Moment Mx	8,95 Nm
Maximales Moment Mx statisch	9,55 Nm
Maximales Moment My	3,89 Nm
Maximales Moment My statisch	4,15 Nm
Maximales Moment Mz	3,89 Nm
Maximales Moment Mz statisch	4,15 Nm
Maximal zulässiges Moment Mx (hubabhängig)	1,79 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	41 N
Theoretische Kraft bei 6 bar, Rücklauf	90 N
Theoretische Kraft bei 6 bar, Vorlauf	121 N
Bewegte Masse	229 g
Produktgewicht	484 g
Schwerpunkt der bewegten Masse (hubabhängig)	16,5 mm
Alternativanschlüsse	siehe Produktzeichnung
Pneumatischer Anschluss	M5
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Gewicht	0,48 kg
Hersteller	Festo
Hersteller-Nr.	DFM-16-20-P-A-KF-F1A
EAN	4052568556433
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Kugelumlaufführung
Werkstoff	Aluminium
Gewinde	M5
Kolben-Ø [mm]	16
Hub [mm]	20
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Serie	DFM
Bohrung (mm)	16
Betriebsdruck max [bar]	10
Temperaturbereich	-5-60 °C
Temperatur (max.)	60
