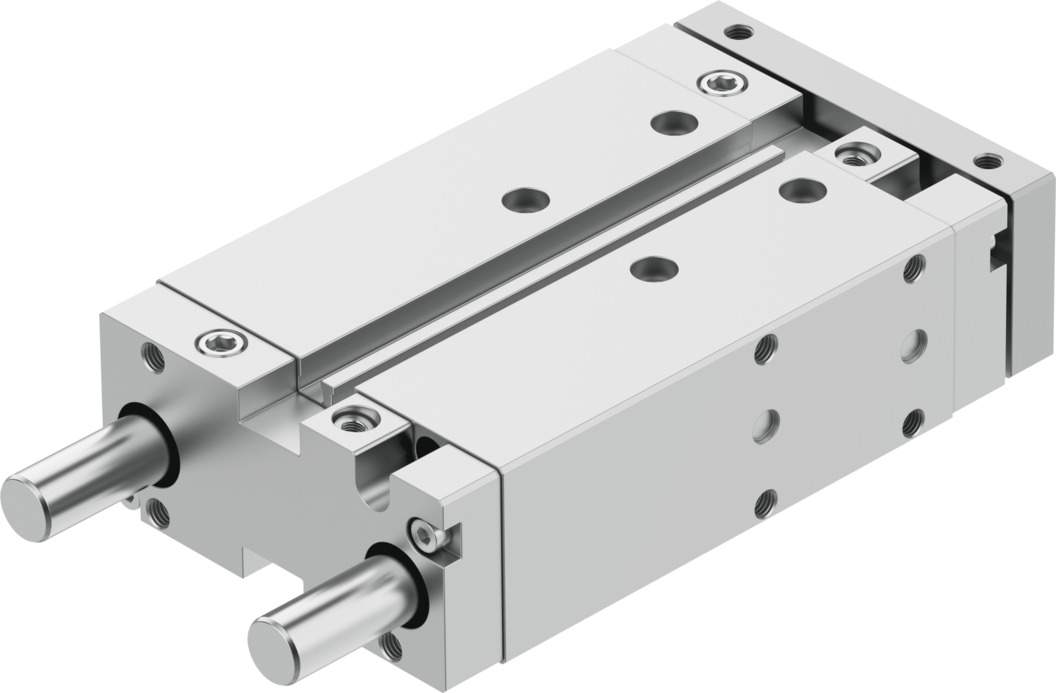

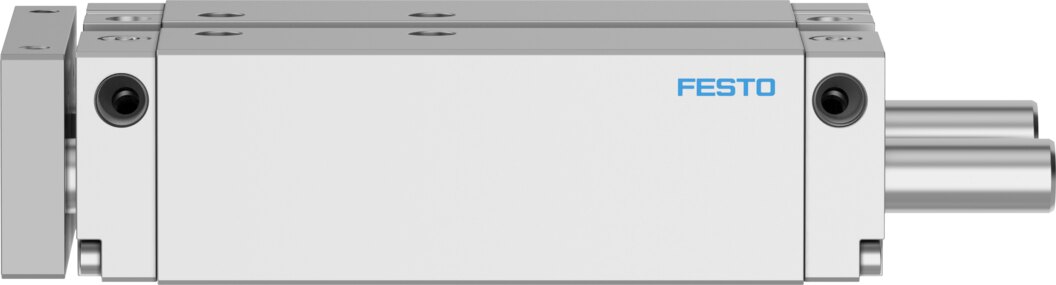

Führungszylinder DFM-25-80-B-PPV-A-KF - Festo 609352
Führungszylinder DFM-25-80-B-PPV-A-KF - Festo 609352 Führungszylinder DFM-25-80-B-PPV-A-KF - Festo 609352 Führungszylinder DFM-25-80-B-PPV-A-KF - Festo 609352

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Kugelumlaufführung Ø 25 mm Hub 80 mm DFM-25-80-B-PPV-A-KF - Festo 609352

Festo ✓ Originalprodukt Neuware

Führungszylinder DFM-25-80-B-PPV-A-KF von Festo: Kolben-Ø 25 mm, Hub 80 mm, Kugelumlaufführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 295 N vor, 247 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
499,20 €
zzgl. MwSt.
594,05 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-609352
Hersteller-Nr. DFM-25-80-B-PPV-A-KF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-25-80-B-PPV-A-KF mit 80 mm Hub und 295 N Vorlaufkraft bei 6 bar.

Vorteile

  • Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
  • Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
  • Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Den DFM-25-80-B-PPV-A-KF setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-25-80-B-PPV-A-KF ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 80 mm Hub: Reinraumklasse 6 nach ISO 14644-1.

Technische Daten

TypDFM-25-80-B-PPV-A-KF
Festo-Nummer609352
Hub80 mm
Kolben-Ø25 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Aufprallenergie in den Endlagen0,3 J
Theoretische Kraft bei 6 bar, Rücklauf247 N
Theoretische Kraft bei 6 bar, Vorlauf295 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussG1/8
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht2,1 kg
HerstellerFesto
Hersteller-Nr.DFM-25-80-B-PPV-A-KF
EAN4052568411701
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungKugelumlaufführung
WerkstoffAluminium
GewindeG 1/8
Kolben-Ø [mm]25
Hub [mm]80
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)25
Temperaturbereich-5-60 °C
Temperatur (max.)60
