Doppelkolbenzylinder DGTZ-GF-6-20-P-A - Festo 8100543
Doppelkolbenzylinder DGTZ-GF-6-20-P-A - Festo 8100543 Doppelkolbenzylinder DGTZ-GF-6-20-P-A - Festo 8100543 Doppelkolbenzylinder DGTZ-GF-6-20-P-A - Festo 8100543 Doppelkolbenzylinder DGTZ-GF-6-20-P-A - Festo 8100543

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

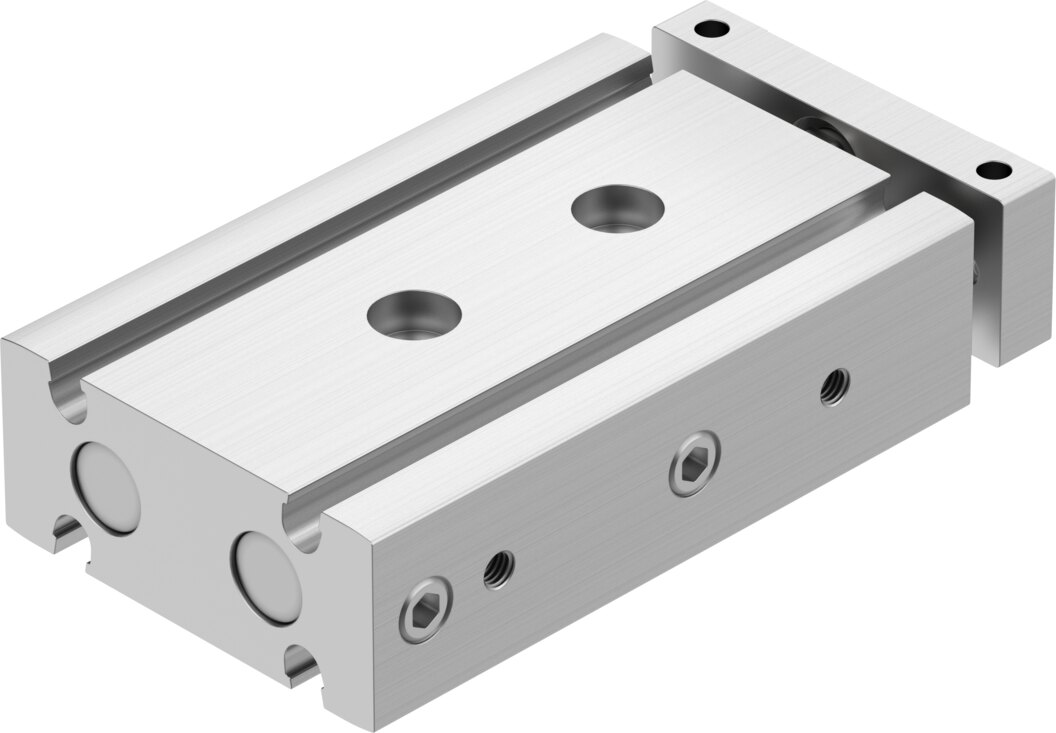

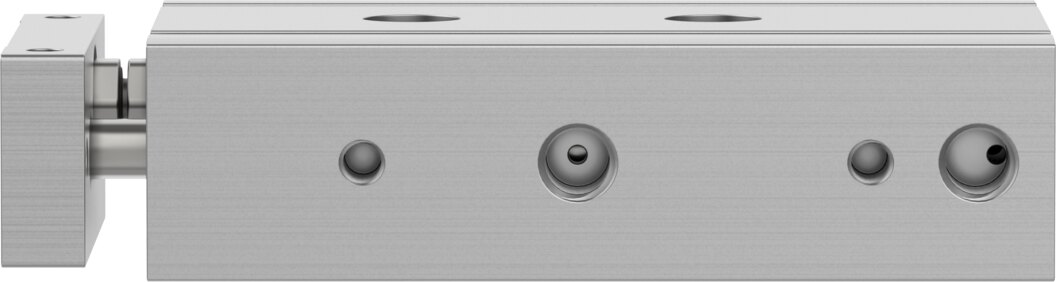

Doppelkolbenzylinder mit Gleitführung Ø 6 mm Hub 20 mm DGTZ-GF-6-20-P-A - Festo 8100543

Festo ✓ Originalprodukt Neuware

Zwei parallele Kolben mit Kolben-Ø 6 mm geben dem Doppelkolbenzylinder DGTZ-GF-6-20-P-A bei 20 mm Hub doppelte Fläche auf kleinem Bauraum. Theoretische Kraft bei 6 bar: 34 N vor, 18,6 N zurück. Elastische Dämpfungsringe fangen die Endlagen beidseitig ab, bis 0,01 J.

Netto
130,74 €
zzgl. MwSt.
155,58 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8100543
Hersteller-Nr. DGTZ-GF-6-20-P-A
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der DGTZ-GF-6-20-P-A setzt bei 6 bar theoretisch 34 N in eine geführte Linearbewegung über 20 mm um, Kolben-Ø 6 mm.

Vorteile

  • Gleitführung: Führungsstangen in Gleitlagern
  • Kraft: 34 N Vorlauf und 18,6 N Rücklauf bei 6 bar (theoretisch)
  • Reinraum und LABS: Klasse 5 nach ISO 14644-1, LABS-konform nach VDMA24364-Zone III
  • Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,01 J
  • Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Der DGTZ-GF-6-20-P-A eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DGTZ-GF-6-20-P-A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 6 mm: Reinraumklasse 5 nach ISO 14644-1.

Technische Daten

TypDGTZ-GF-6-20-P-A
Festo-Nummer8100543
Hub20 mm
Justierbarer Endlagenbereich10 mm
Kolben-Ø6 mm
Betriebsart der AntriebseinheitJoch
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
FührungGleitführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Betriebsdruck2 bis 8 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit (ISO 14644-14)Klasse 5 nach ISO 14644-1
Umgebungstemperatur-10 bis 80 °C
Aufprallenergie in den Endlagen0,01 J
Maximale Nutzlast bei Abstand xs (hubabhängig)1,2 N
Theoretische Kraft bei 6 bar, Rücklauf18,6 N
Theoretische Kraft bei 6 bar, Vorlauf34 N
Bewegte Masse19 g
Produktgewicht98 g
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht0,1 kg
HerstellerFesto
Hersteller-Nr.DGTZ-GF-6-20-P-A
EAN4052568470326
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungGleitführung
WerkstoffAluminium, eloxiert
GewindeM5
Kolben-Ø [mm]6
Hub [mm]20
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
Bohrung (mm)6
Betriebsdruck max [bar]8
Temperaturbereich-10-80 °C
Temperatur (max.)80
