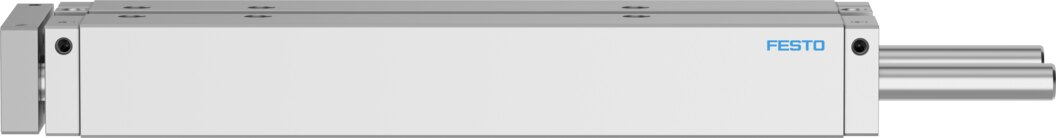

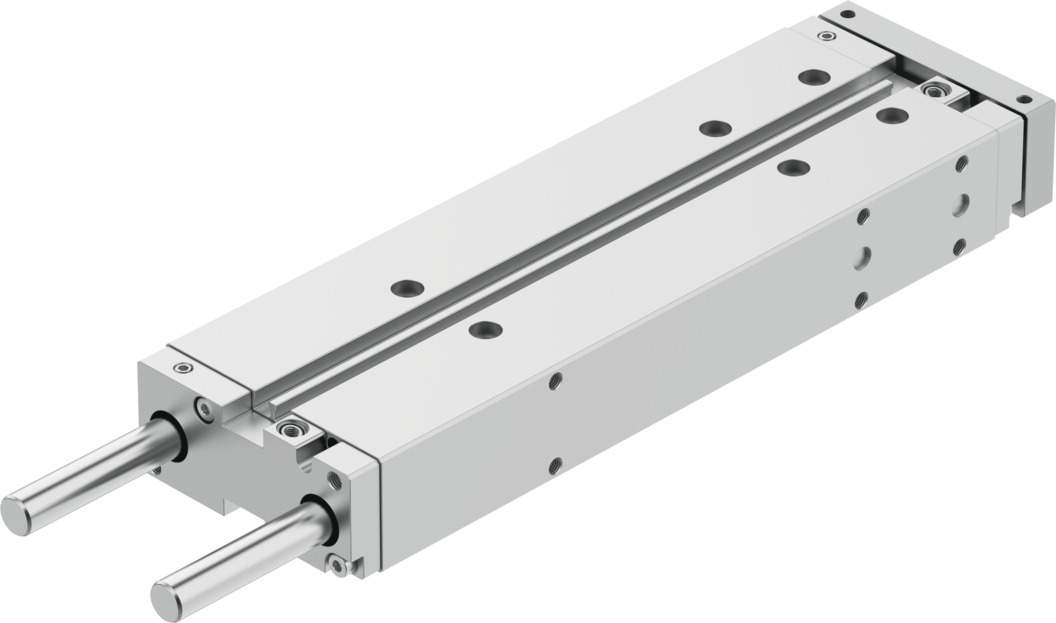

Führungszylinder mit Kugelumlaufführung Ø 20 mm Hub 200 mm DFM-20-200-B-PPV-A-KF - Festo 559484

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-20-200-B-PPV-A-KF mit 200 mm Hub und 188 N Vorlaufkraft bei 6 bar.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
• Kraft: 188 N Vorlauf und 158 N Rücklauf bei 6 bar (theoretisch)
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Kolbenstange: hochlegierter, rostfreier Stahl
• Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar

Einsatz

Den DFM-20-200-B-PPV-A-KF setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Der DFM-20-200-B-PPV-A-KF arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 200 mm Hub: Reinraumklasse 6 nach ISO 14644-1.
