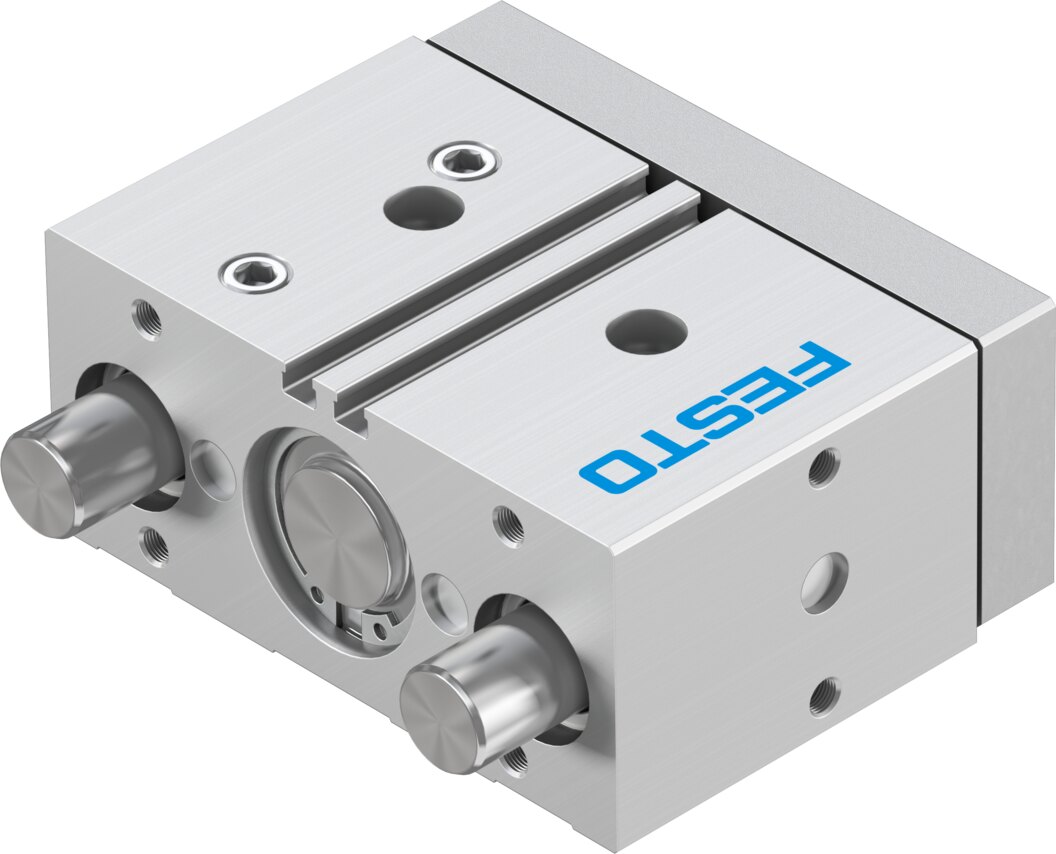

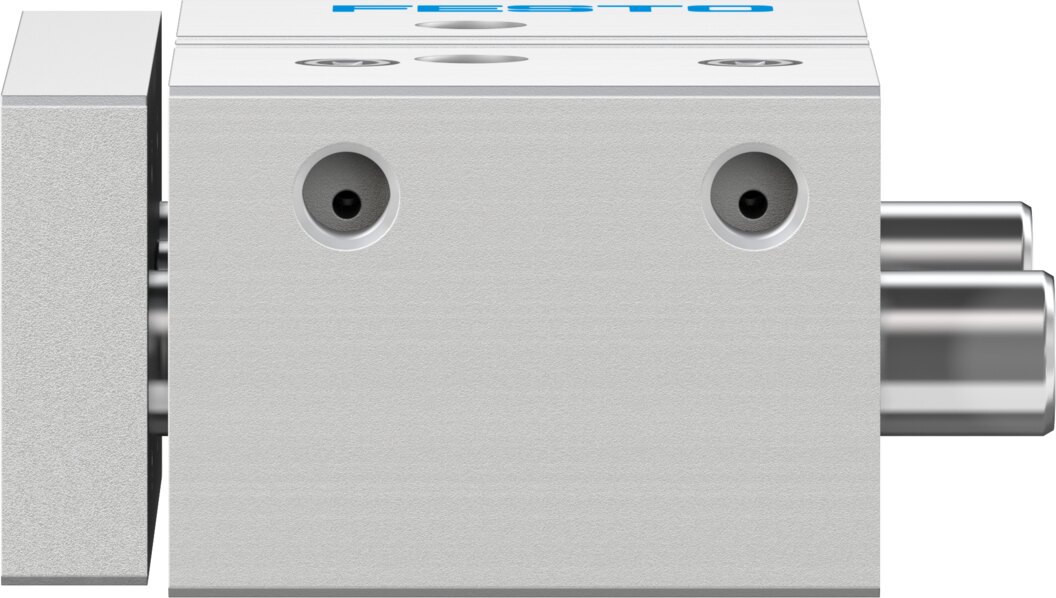

Führungszylinder mit Kugelumlaufführung Ø 32 mm Hub 20 mm DFM-32-20-P-A-KF-F1A - Festo 8118891

Der DFM-32-20-P-A-KF-F1A setzt bei 6 bar theoretisch 482 N in eine geführte Linearbewegung über 20 mm um, Kolben-Ø 32 mm.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1130 N
• Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,4 J
• Momente: Mx bis 44,09 Nm, My/Mz bis 18,66 Nm
• Geschwindigkeit: bis 0,8 m/s
• Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Den DFM-32-20-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-32-20-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 32 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
