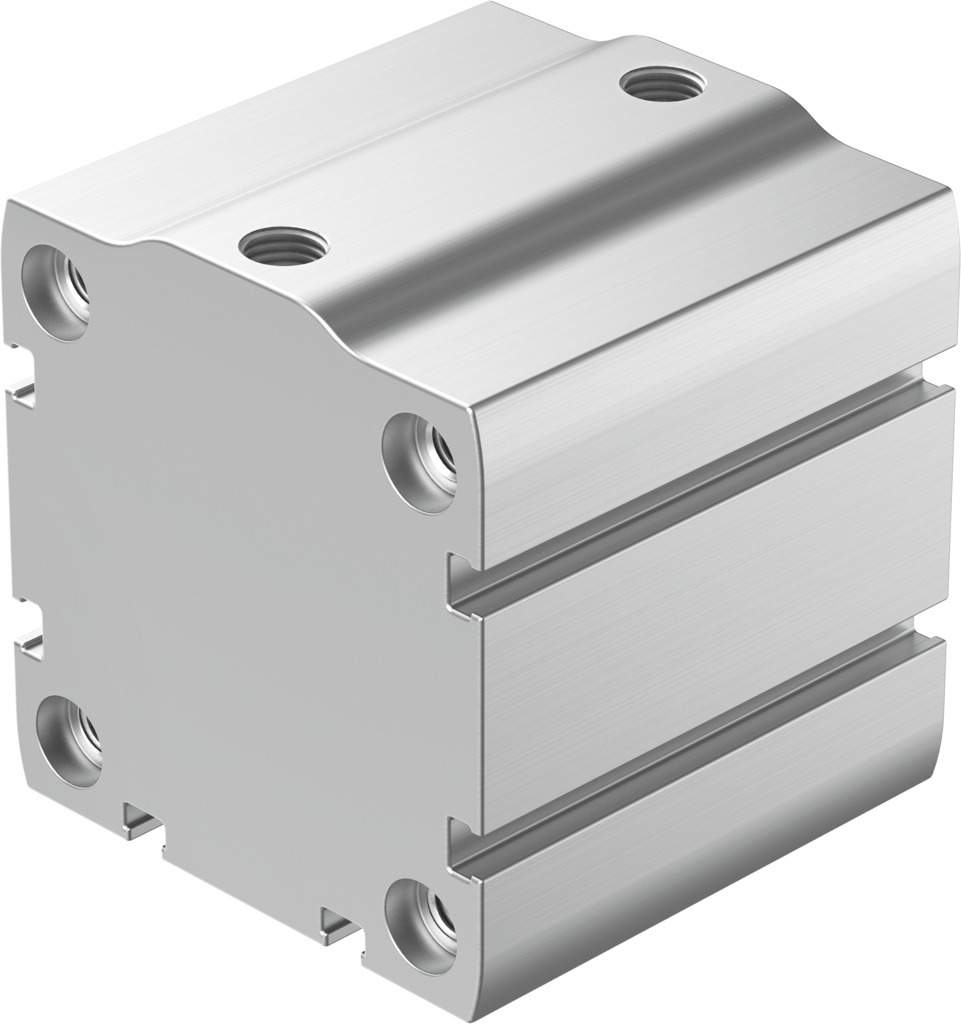

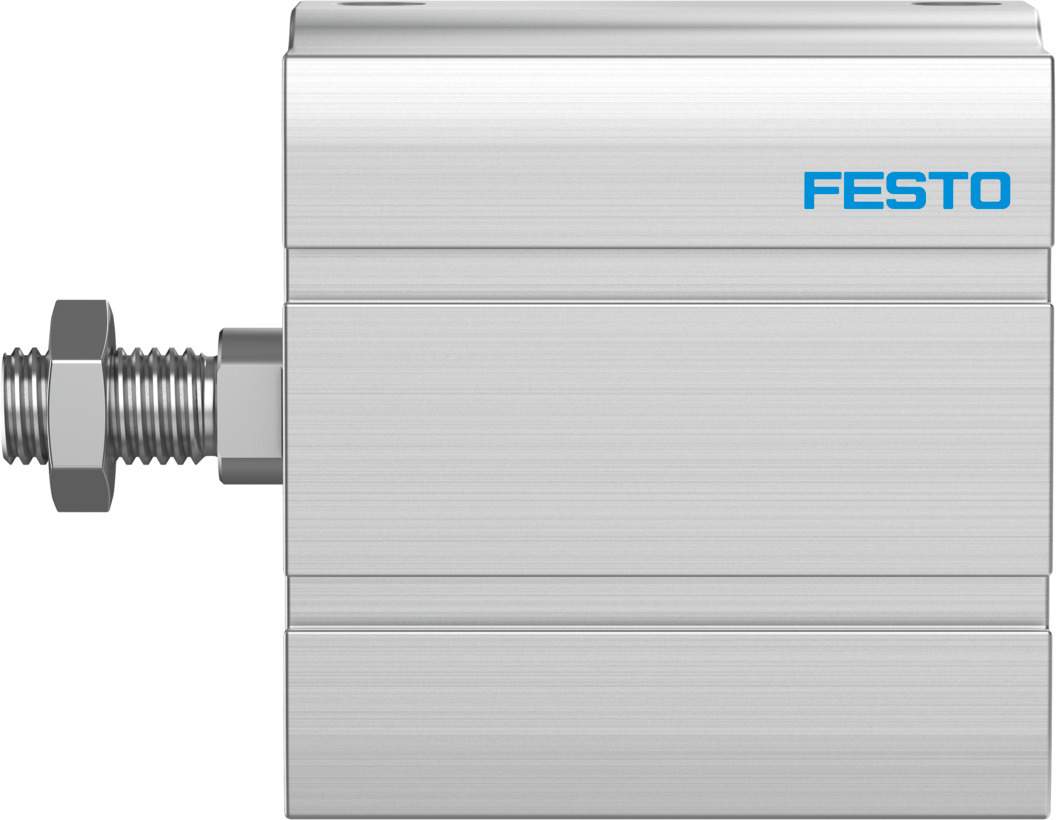

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 35 mm ADN-S-63-35-A-P-A-F1A - Festo 8142933

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-63-35-A-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 63 mm, Hub 35 mm, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1,3 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Flexibel einsetzbar: Betriebsdruck 0,4 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-S-63-35-A-P-A-F1A mit Ø 63 mm. Den ADN-S-63-35-A-P-A-F1A befestigen Sie über Durchgangsbohrungen oder Innengewinde im Gehäuse. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
