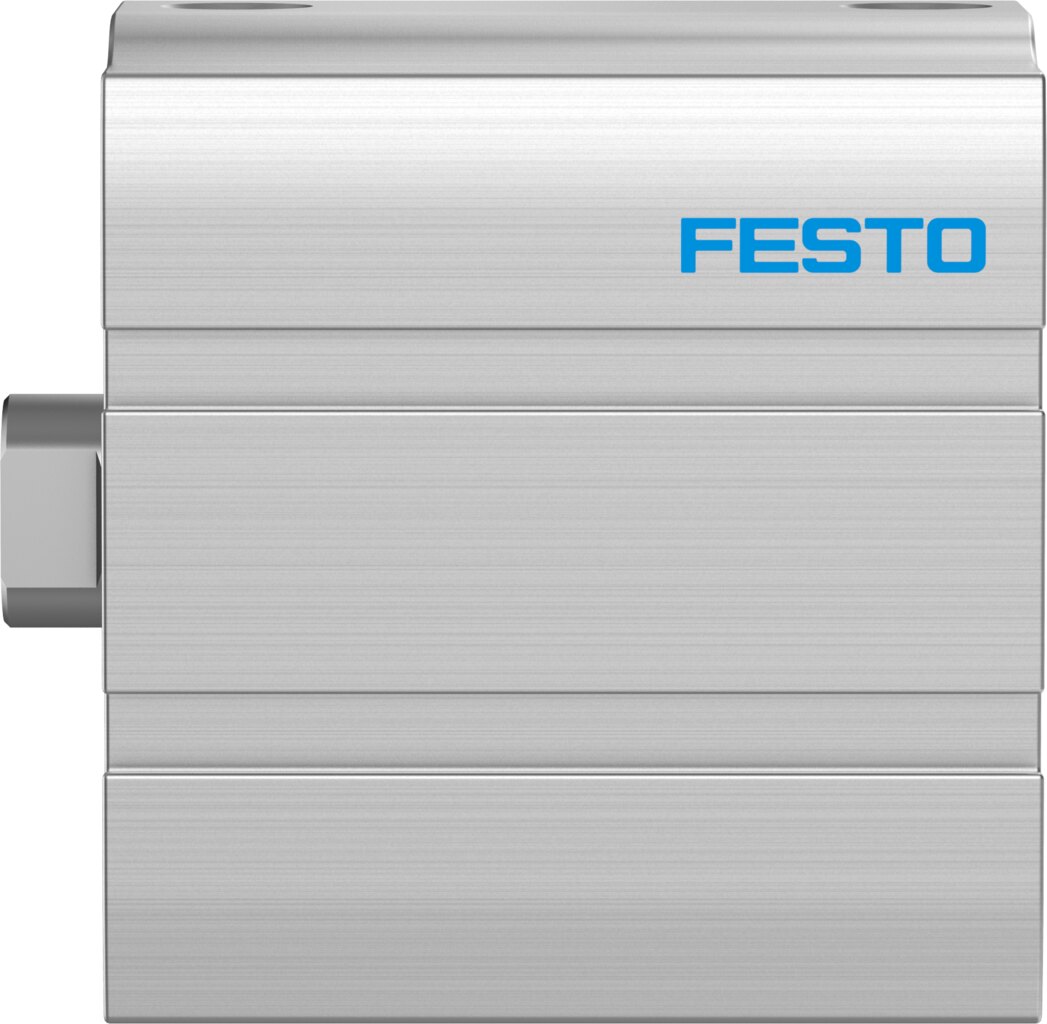

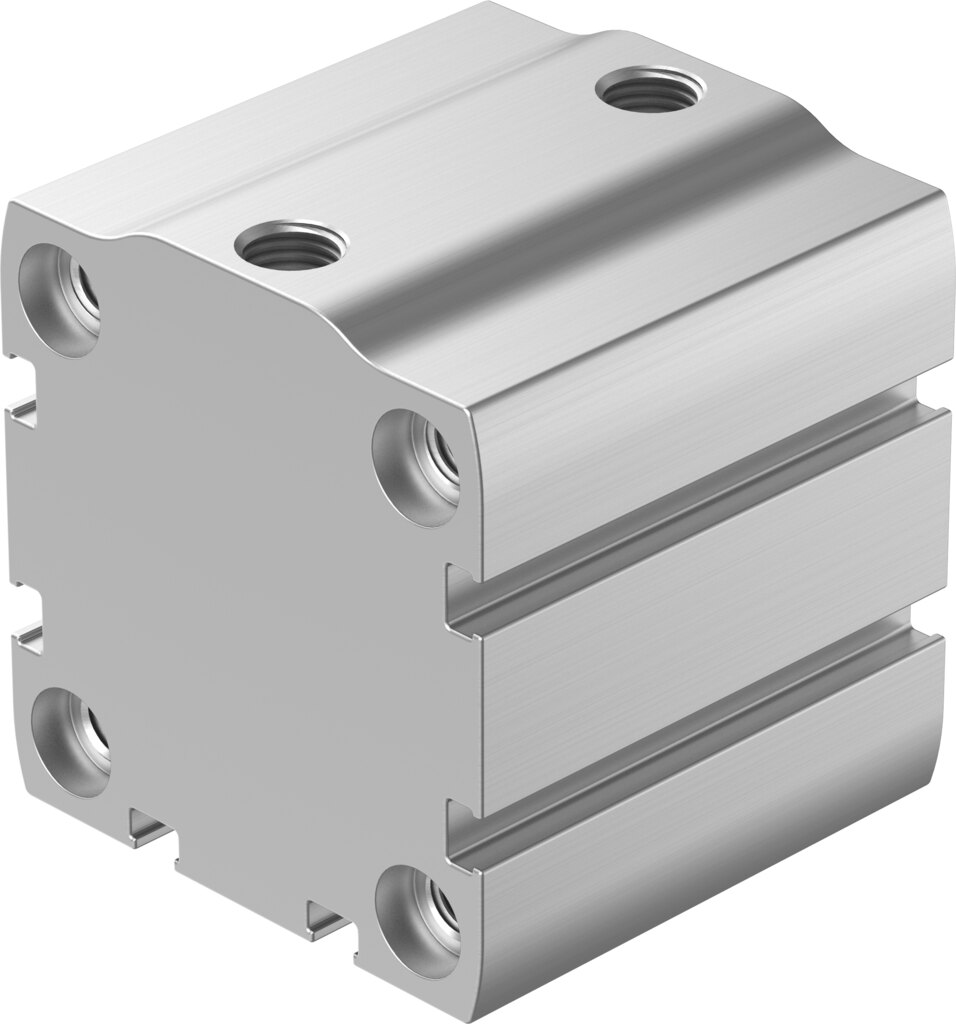

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 30 mm ADN-S-50-30-I-P-A - Festo 5138193

Für 30 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-50-30-I-P-A mit Ø 50 mm Kolben bei 6 bar eine theoretische Kraft von 1178 N, im Rücklauf 1057 N. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über G1/8. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Ihre Vorteile

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 1 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Positionserkennung über Näherungsschalter
• Druckbereich 0,4 bis 10 bar
• LABS-konform nach VDMA24364-B2-L

Einsatzbereiche

In Handhabung und Vorrichtungsbau bewegt der Zylinder Teile über 30 mm, etwa als Ausstoßer, Schieber oder Hubeinheit. In beliebiger Einbaulage betrieben, verarbeitet der ADN-S-50-30-I-P-A Druckluft nach ISO 8573-1:2010 [7:4:4].
